Was ist technische Zeichnung?
DIN 199 definiert dazu folgendes: Eine Technische Zeichnung ist eine Zeichnung in der für technische Zwecke erforderlichen Art und Vollständigkeit, z. B. durch Einhaltung von Darstellungsregeln und Maßeintragungen.
Diese Definition trägt dem komplexen Prozess Rechnung, der zur Erstellung vollständiger, normgerechter Technischer Zeichnungen erforderlich ist und Technisches Zeichnen genannt wird.
Ein eineindeutiges einheitliches Verfahren zur Technischen Zeichnung gibt es jedoch nicht da die Normen für eine Technische Zeichnung je nach Zweck der Zeichnung und nach Branche sich unterscheiden. Sinnvoll ist aber eine schuleinheitliche Absprache welche Zeichenregeln gelten sollen. Aus diesem Grund wird hier eine Vereinfachte Vereinbarung möglich
Grundlegend für den Einstieg in das Technische Zeichnen ist eine Unterscheidung von 3 Arten von Abbildungen

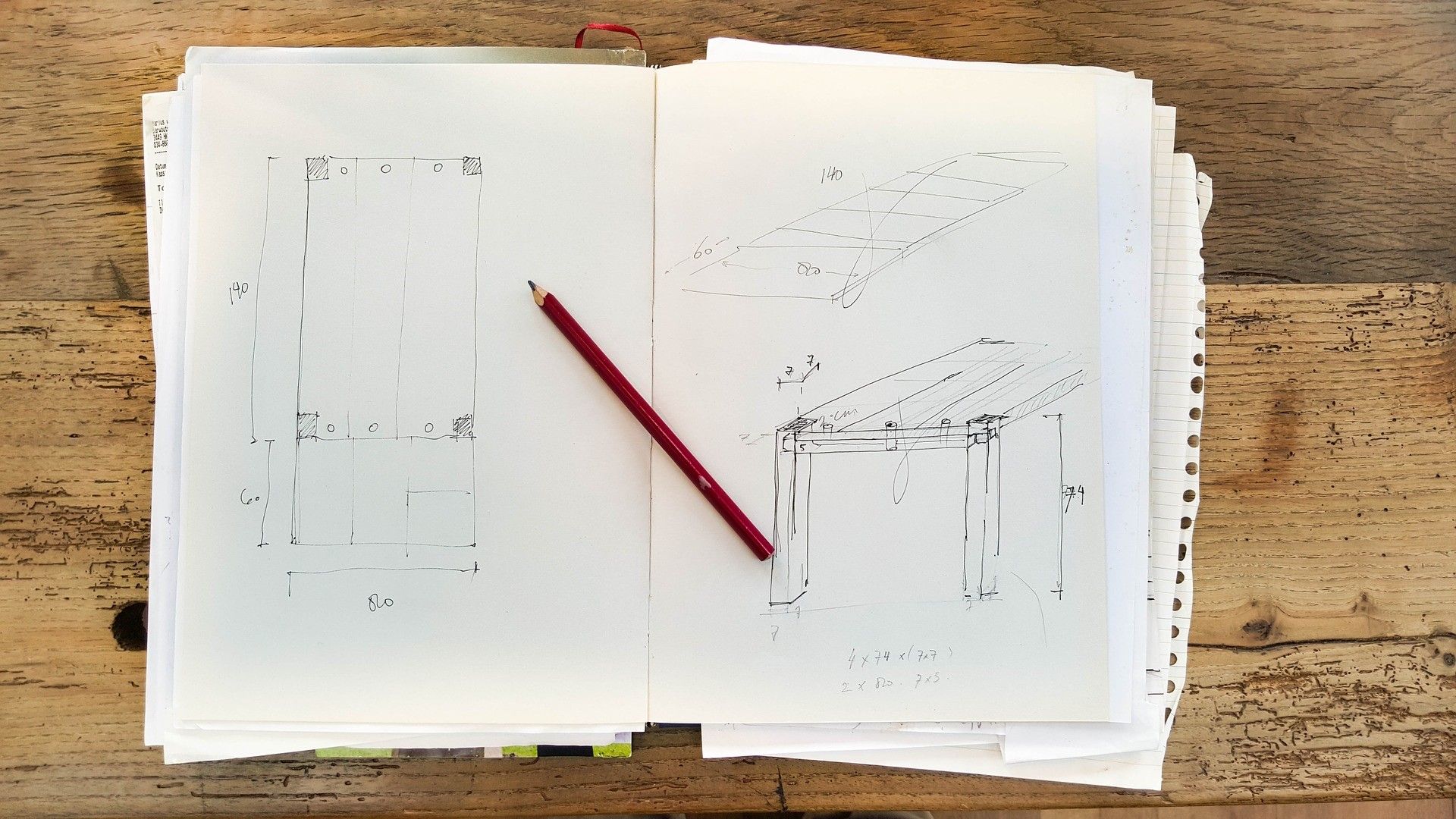

Der technischen Skizze (als grob gezeichnetes Kommunikationsmittel um ein Idee, einen Entwurf zu Illustrieren.) hier werden Abstiche in der Maß und Winkeltreue gemacht. Beschrieben bezeichnet werden nur gedankliche Schwerpunkte anderes wird als Vorwissen vorausgesetzt oder bleibt im Unklaren.
Das Bild eine Illustrierte Darstellung des Gegenstandes der dazu dient sich eine Vorstellung von dem Objekt zu machen. Hier wird in der Regel auf Maße und technische Angaben zu Gunsten der Ästhetik verzichtet. Es kann zur Verkaufsförderung oder aber zur besseren Imagination dienen (Ab Bild der fertig geplanten Küche (mir Licht und Geschirr …)
Die Technische Zeichnung ist eine streng regelbasierte Darstellung zur Planungen und Herstellen eines Gegenstandes. Der Fokus hierbei liegt auf der eineindeutigen Abbildung mit klaren Maßangaben die eine vollständige Planung, eine maßgenaue Umsetzung und eine exakte Ergebniskontrolle ermöglichen.
