Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

Tipp 1

Schau in dei­nem Tech­ni­k­ord­ner das Ar­beits­blatt zur LED noch ein­mal an. Be­ant­wor­te fol­gen­de Frage:



  • Eine LED ist "ge­polt". Was be­deu­tet das?
  • Nutze diese Ei­gen­schaft in dei­ner Schal­tung.
​
​

Tipp 2

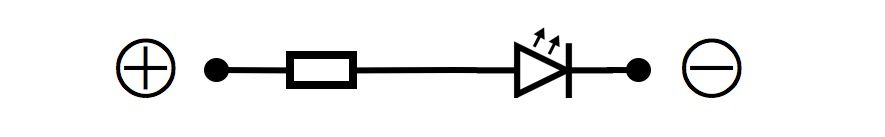

Eine LED leuch­tet nur dann, wenn sie wie folgt an + und - Pol der Bat­te­rie an­ge­schlos­sen ist:

​
​

Tipp 3

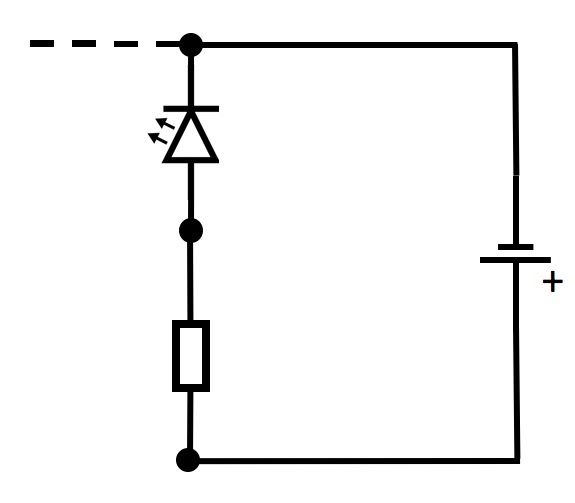

Rechts ist die Schalt­skiz­ze zu der Schal­tung von der letz­ten Un­ter­richts­stun­de.



Du musst sie um zwei Bau­tei­le er­wei­tern, um die Auf­ga­be zu lösen.

​
​

Tipp 4

Schal­te eine wei­te­re LED mit Vor­wi­der­stand par­al­lel zu der be­reits vor­han­de­nen.



ACH­TUNG!

Sie muss in die ent­ge­gen­ge­setz­te Rich­tung be­trie­ben wer­den.

Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

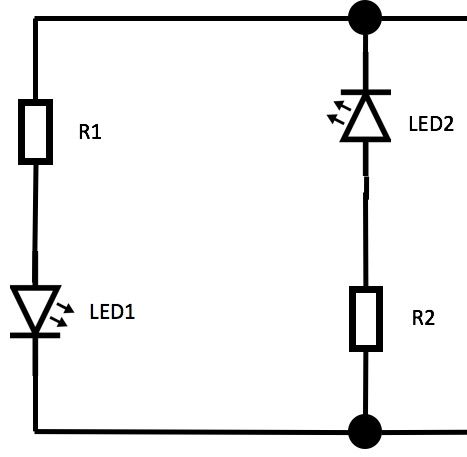

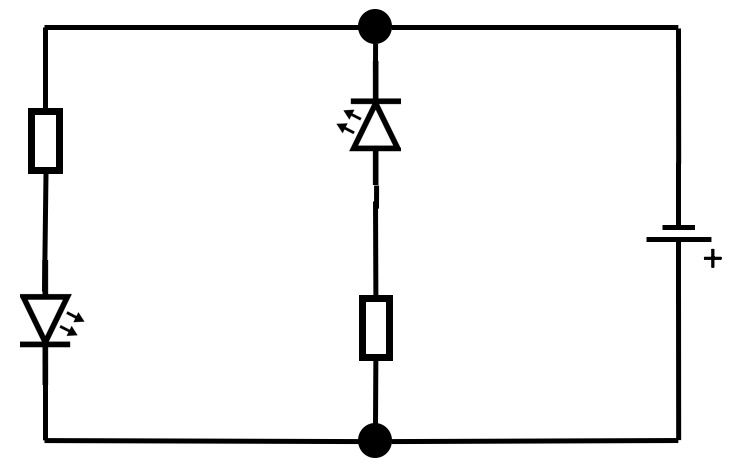

Lö­sungs­kon­troll­bo­gen

Lö­sung 1

Er­gän­ze deine Schal­tung aus der letz­ten Stun­de, damit sie die­ser Lö­sung ent­spricht!

Hin­weis

Jede LED be­nö­tigt einen ei­ge­nen Vor­wi­der­stand!

Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

Ex­per­ten­auf­ga­be 1

kro­ko­dil­klem­me, elek­tri­sche klemm­ver­bin­der, al­li­ga­tor

Die Bat­te­rie kannst du bes­ser mit Hilfe von Kro­ko­dil­klem­men an­schlie­ßen.



  1. Ent­lö­te die An­schluss­ka­bel der Bat­te­rie.
  2. Er­set­ze sie durch zwei Kro­ko­dil­klem­men.
​
​

Ex­per­ten­auf­ga­be 2

Be­schrei­be deine Schal­tung.

No­tie­re deine Lö­sung auf dem Ar­beits­blatt unter Auf­ga­be 3.



  • Denke daran, dass die Bat­te­rie auf zwei Arten an­ge­schlos­sen wer­den kann.
​
​

Ex­per­ten­auf­ga­be 3

No­tie­re An­wen­dungs­bei­spie­le für diese Art der Schal­tung.

In wel­chen Si­tu­a­ti­o­nen kann man diese Schal­tung nut­zen?



  • Schrei­be sie stich­wort­ar­tig auf das Ar­beits­blatt mit dei­ner Schalt­skiz­ze und der Be­schrei­bung.
Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

Schal­tungs­skiz­ze: Po­la­ri­täts­prü­fer

1
Die Schal­tung in der wei­ßen Box
  • No­tie­re, wel­che Bau­tei­le sicht­bar waren.
  • Fer­ti­ge eine Skiz­ze der Schal­tung an.
  • ??? Auf der Werk­bank sind Tipp­kar­ten. Nimm sie dir, wenn du sie be­nö­tigst.
  • !!! Über­prü­fe deine Lö­sung mit dem Lö­sungs­kon­troll­bo­gen auf der Werk­bank, wenn du fer­tig bist.
Schal­tungs­skiz­ze
2
Schal­tung löten:
  • Deine Reiß­brett­schal­tung aus der letz­ten Stun­de liegt vorne be­reit. Hole sie.
  • Rich­te dazu dei­nen Löt­ar­beits­platz her.
  • Or­ga­ni­sie­re die not­wen­di­gen Bau­tei­le!
  • Er­gän­ze deine Schal­tung aus der letz­ten Stun­de so, dass sie so funk­ti­o­niert wie die Schal­tung in der wei­ßen Box.
​
​
3
Schal­tungs­er­läu­te­rung
Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

Werk­zeug­lis­te

Werk­zeug­lis­te

  1. Ab­iso­lier­zan­gen
  2. Sei­ten­schnei­der
  3. Spitz­zan­gen
  4. Schlos­ser­ham­mer
  5. Löt­un­ter­la­gen
  6. Schal­tun­gen der letz­ten Stun­de (lie­gen ggf. schon da)
  1. Ab­iso­lier­zan­gen
  2. Sei­ten­schnei­der
  3. Spitz­zan­gen
  4. Schlos­ser­ham­mer
  5. Löt­un­ter­la­gen
  6. Schal­tun­gen der letz­ten Stun­de (lie­gen ggf. schon da)
​
​

Werk­zeug­lis­te

Werk­zeug­lis­te

  1. Ab­iso­lier­zan­gen
  2. Sei­ten­schnei­der
  3. Spitz­zan­gen
  4. Schlos­ser­ham­mer
  5. Löt­un­ter­la­gen
  6. Schal­tun­gen der letz­ten Stun­de (lie­gen ggf. schon da)
  1. Ab­iso­lier­zan­gen
  2. Sei­ten­schnei­der
  3. Spitz­zan­gen
  4. Schlos­ser­ham­mer
  5. Löt­un­ter­la­gen
  6. Schal­tun­gen der letz­ten Stun­de (lie­gen ggf. schon da)
Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

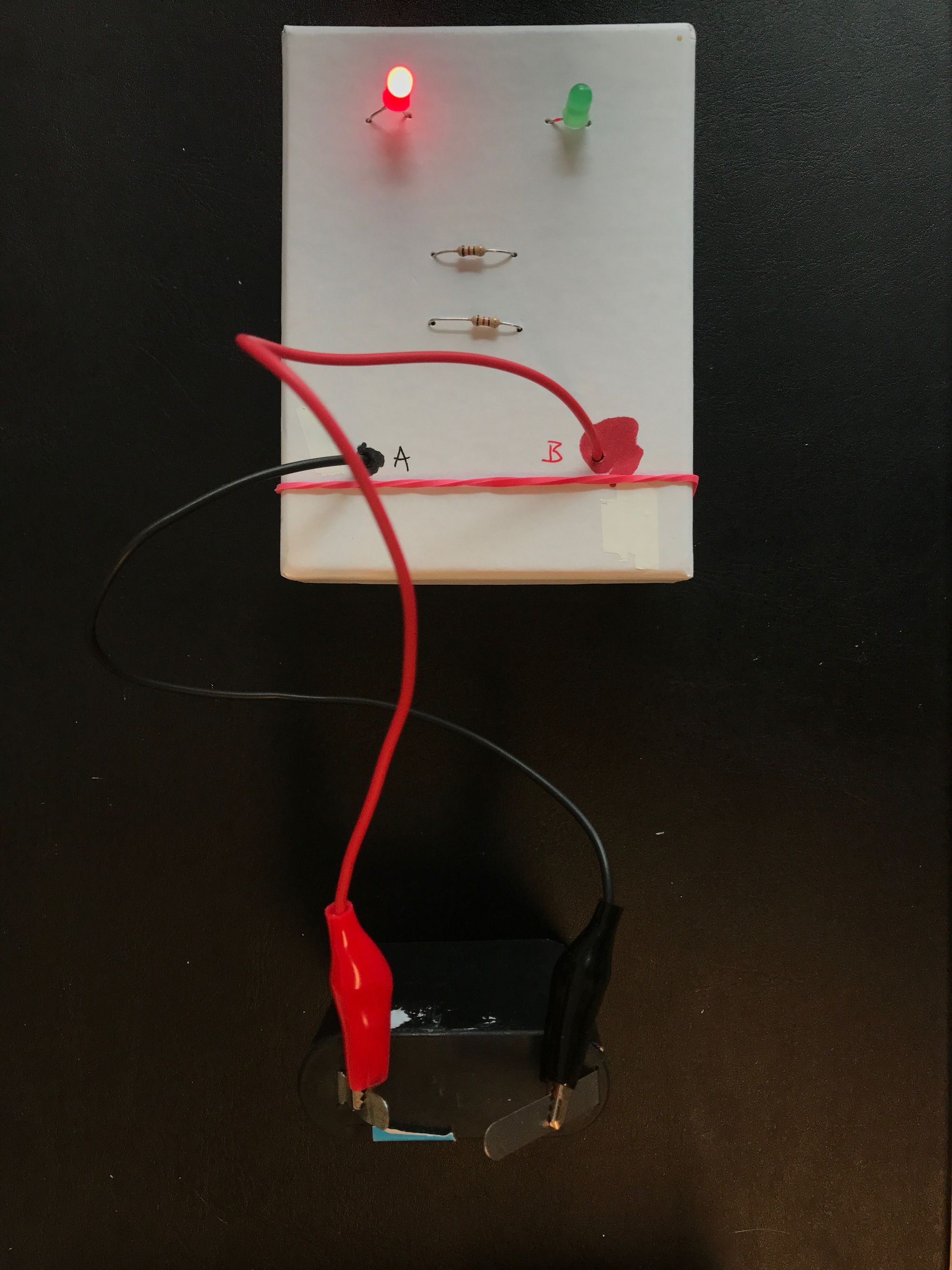

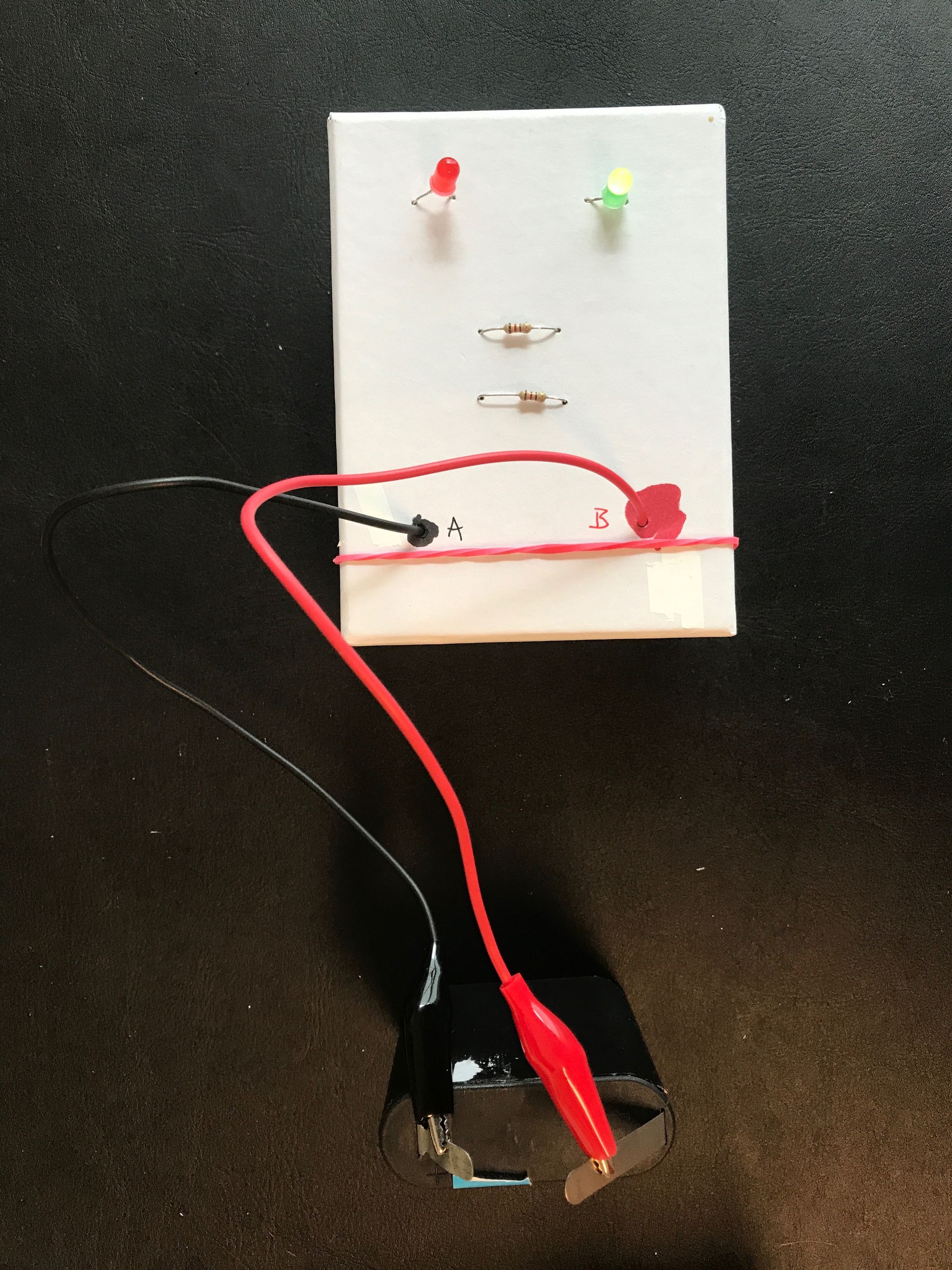

Black­box

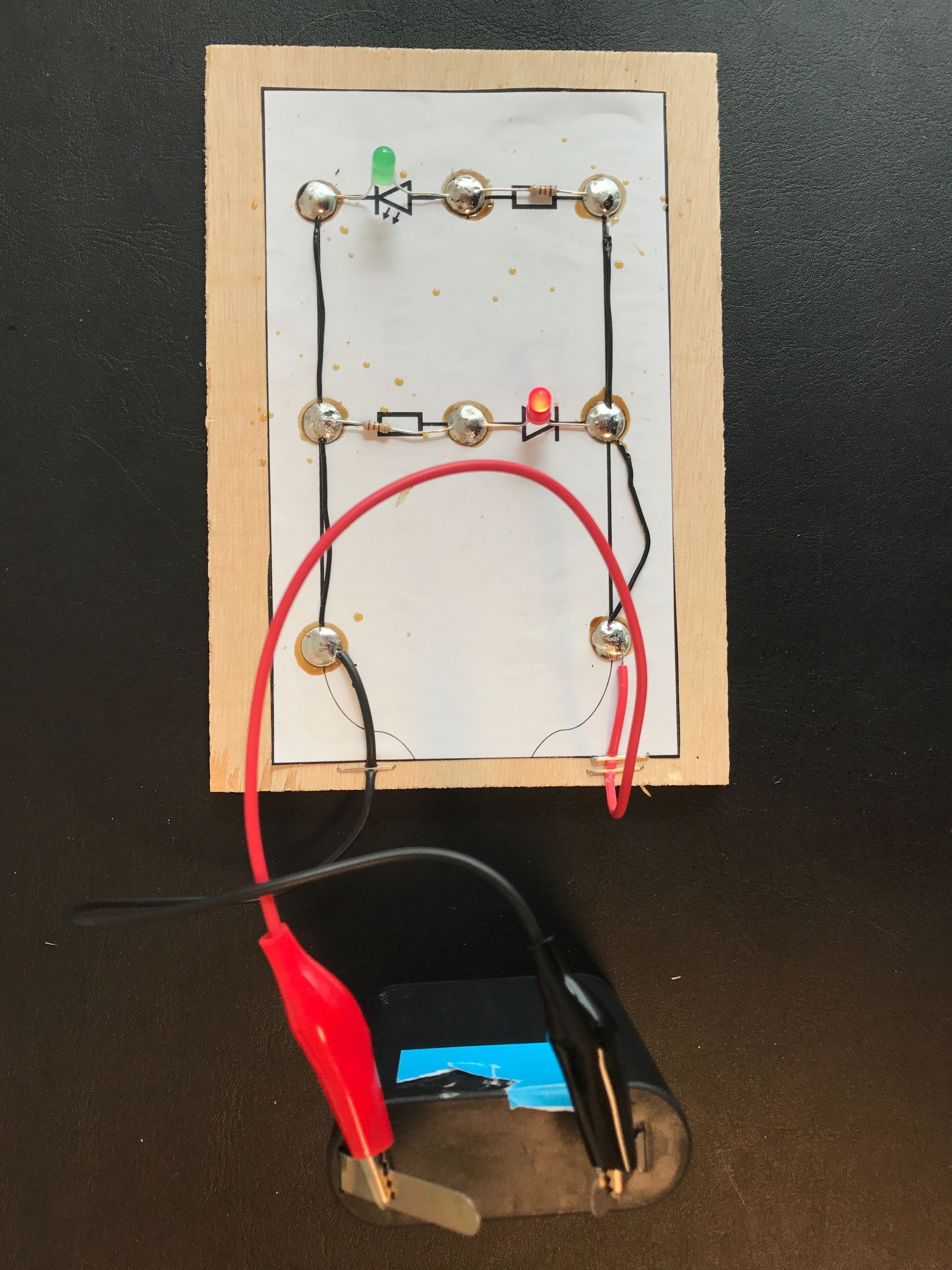

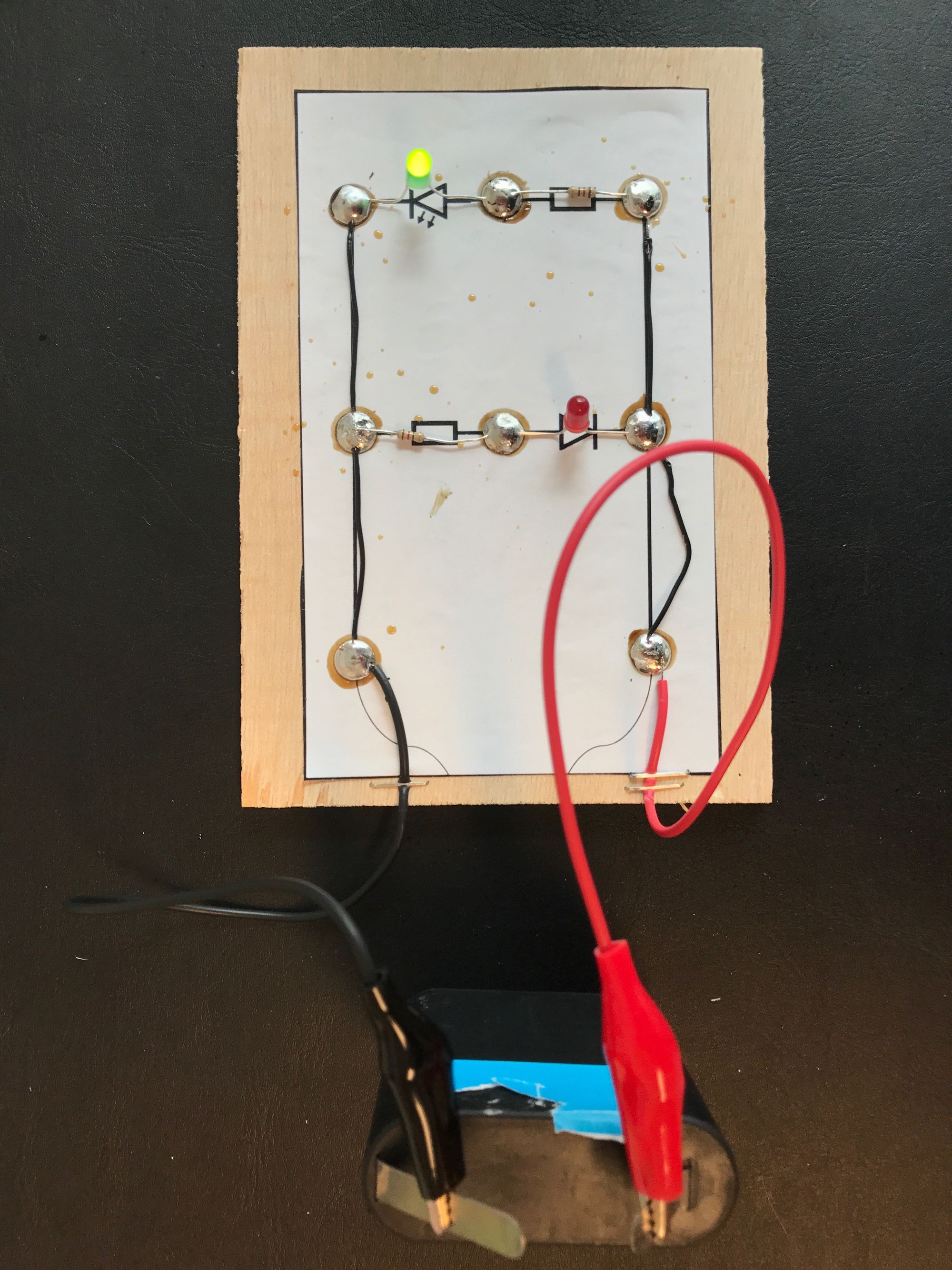

Reiß­brett­schal­tung

Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/29a36c90
Name:
Elektrontechnik: Polaritätsprüfer
14.03.2017

Schal­tungs­skiz­ze: Po­la­ri­täts­prü­fer (er­war­te­te Lö­sung)

1. Die Schal­tung in der wei­ßen Box
  • No­tie­re, wel­che Bau­tei­le sicht­bar waren.
  • Fer­ti­ge eine Skiz­ze der Schal­tung an.
  • ??? Auf der Werk­bank sind Tipp­kar­ten. Nimm sie dir, wenn du sie be­nö­tigst.
  • !!! Über­prü­fe deine Lö­sung mit dem Lö­sungs­kon­troll­bo­gen auf der Werk­bank, wenn du fer­tig bist.
Schal­tungs­skiz­ze
2. Schal­tung löten:
  • Deine Reiß­brett­schal­tung aus der letz­ten Stun­de liegt vorne be­reit. Hole sie.
  • Rich­te dazu dei­nen Löt­ar­beits­platz her.
  • Or­ga­ni­sie­re die not­wen­di­gen Bau­tei­le!
  • Er­gän­ze deine Schal­tung aus der letz­ten Stun­de so, dass sie so funk­ti­o­niert wie die Schal­tung in der wei­ßen Box.
​
​

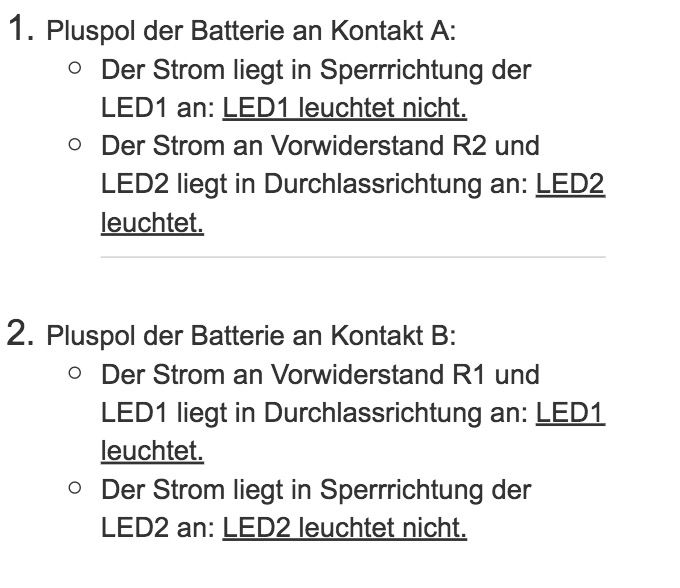

3. Schal­tungs­er­läu­te­rung

An­wen­dung­bei­spiel:



  • An­schluss an einem Mi­ni­ven­ti­la­tor - Grün: Pus­tet mich an
  • Po­lung einer Bat­te­rie er­mit­teln.
  • ...
