Elektrotechnik: LEDs (Licht emittierende Dioden)
LEDs (Light Emitting Diode = leuchtende Diode)
wandeln elektrische Energie in Licht. Fließt durch eine LED elektrischer Strom in Durchlassrichtung, so strahlt sie Licht.
Das bedeutet, dass LEDs gepolt sind. Sie haben einen Anodenanschluss und einen Kathodenanschluss. An den Anodenanschluss muss die "+" Seite der Spannungsquelle und an den Kathodenanschluss die "-" Seite der Stromquelle angeschlossen werden. Nur so leuchtet sie. Verwechselt man die Anschlussseiten, so sperrt sie. Es kann kein elektrischer Strom durch sie hindurch fließen. Sie leuchtet nicht.
An der Diode selbst kann man die Anode (+) am längeren Bein erkennen.
An der Seite der Kathode (-) ist die Linse außerdem etwas abgeflacht.
wandeln elektrische Energie in Licht. Fließt durch eine LED elektrischer Strom in Durchlassrichtung, so strahlt sie Licht.
Das bedeutet, dass LEDs gepolt sind. Sie haben einen Anodenanschluss und einen Kathodenanschluss. An den Anodenanschluss muss die "+" Seite der Spannungsquelle und an den Kathodenanschluss die "-" Seite der Stromquelle angeschlossen werden. Nur so leuchtet sie. Verwechselt man die Anschlussseiten, so sperrt sie. Es kann kein elektrischer Strom durch sie hindurch fließen. Sie leuchtet nicht.
An der Diode selbst kann man die Anode (+) am längeren Bein erkennen.
An der Seite der Kathode (-) ist die Linse außerdem etwas abgeflacht.
LEDs (Light Emitting Diode = leuchtende Diode)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
+ ist "mehr" -> längeres Bein ist "mehr"
- ist "weniger" -> abgeflachte Seite hat "weniger" Material
Schaltsymbol hat eine Wand | dort kommt kein Strom durch: also -
Flussspannung & Vorwiderstand
LEDs müssen vor zu großen Strömen und Spannungen geschützt werden. Sind sie zu groß, so wird die LED zerstört.
Die Tabelle rechts gibt eine grobe Übersicht darüber, mit welchen Spannungen (Flussspannungen
) verschiedene LEDs in der Regel betrieben werden können.

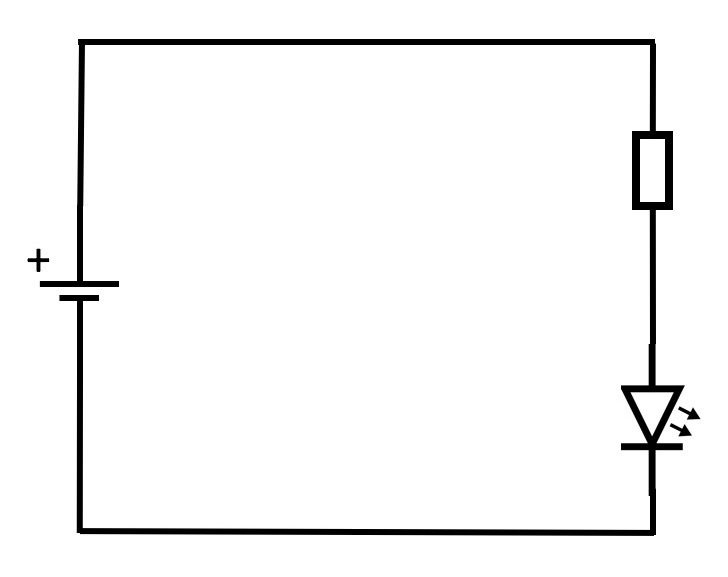

Um eine entsprechende Spannung an der Diode anzulegen, muss mit einem in Reihe vorgeschaltetem Widerstand, dem Vorwiderstand (RV), gearbeitet werden.
Dieser muss berechnet werden. Dazu wird die Spannung am Vorwiderstand (UR) und die Betriebsstromstärke (IF), auch Durchlassstrom genannt, der LED benötigt.
LEDs müssen vor zu großen Strömen und Spannungen geschützt werden. Sind sie zu groß, so wird die LED zerstört.
Die Tabelle rechts gibt eine grobe Übersicht darüber, mit welchen Spannungen (Flussspannungen
) verschiedene LEDs in der Regel betrieben werden können.
Um eine entsprechende Spannung an der Diode anzulegen, muss mit einem in Reihe vorgeschaltetem Widerstand, dem Vorwiderstand (RV), gearbeitet werden.
Dieser muss berechnet werden. Dazu wird die Spannung am Vorwiderstand (UR) und die Betriebsstromstärke (IF), auch Durchlassstrom genannt, der LED benötigt.
Flussspannung & Vorwiderstand
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
LED Farbe | LED Durchlassspannung ULED / UF |
|---|---|
rot | 1,6 V |
grün | 2,2 V |
