Anlog in

1

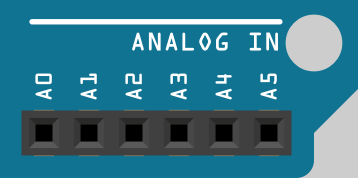

Schau Dir bitte auf dem Arduino die Pins A0 bis A5 an. Mit diesen Pins können analoge Werte erfasst werden. In diesem Programmierbeispiel wird die Spannung von AA / AAA Batterien gemessen.

Programmierung

Schaltung


! Achtung !
Spannungen über 5 Volt zerstört den Arduino !!


2

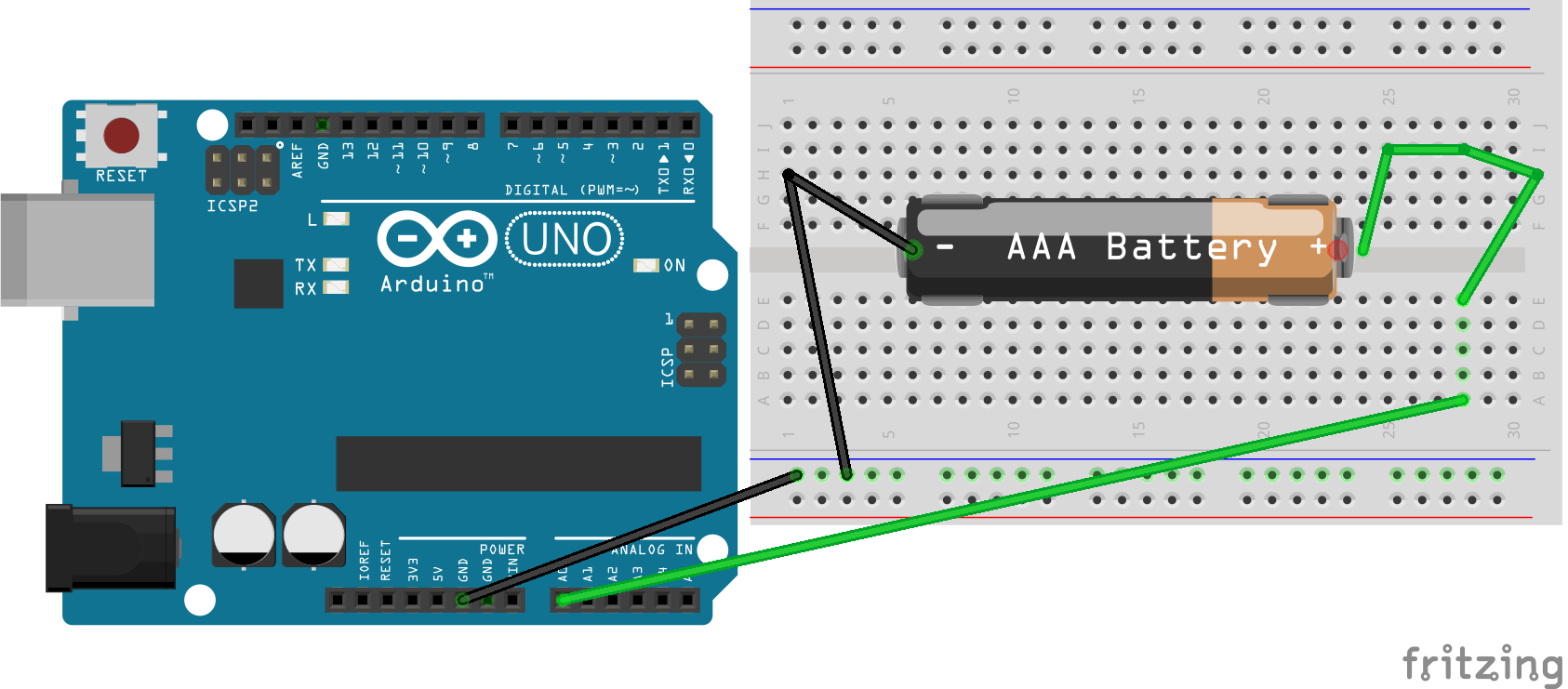

Bau die Messstation auf.

Gemessen wird, in dem wir die Kabelenden an MINUS beziehungsweise am PLUS Pol ( Pin A0 ) der Batterie halten.
Achtung: GRD nur mit MINUS Pol der Batterie verbinden!

Sketch

Die analogen Eingänge A0 bis A5 messen Spannungswerte. Die Werte werden als ganze Zahl zwischen 0 und 1023 ausgegeben.
Hier bitte zwei Variablen vereinbaren, eine für den analogen Pin und eine für den Messwert.
Name der Messwert-Variable : Lücke

Mit der Funktion analogRead() wird der Wert ermittelt und der Variablen zugewiesen:

VAR_Messwert = analogRead(VAR_PIN );

hawi
1
Nun programmiere den Sketch. Verwende als Ausgabe den Serialen Monitor. ( Nicht vergessen einmal sinnvoll delay( ...); verwenden) Nun TESTEN !
  • Die beiden Mess-Kabel zusammen halten.
    Ergebnis :
  • Nun 2 Batterien Testen .
    Eine neue Batterie - Ergebnis :
    Ein leere Batterie - Ergebnis :
  • Einfach mal die Mess-Kable-Enden in die Luft halten.
    Ergebnis :

Jetzt noch eine Variable für den Volt-Wert einfügen und errechnen. Die ermittelten Werte werden als als ganze Zahl zwischen 0 und 1023 ausgegeben. Die Zahl 0 entspricht somit 0 Volt und 1023 steht hier in diesem Beispiel für 5 Volt.

Die Ausgabe für den Seriellen Monitor verändern z.B. :

Batterie-Spannung : ... Volt

2
Nun TESTEN !
  • Die beiden Mess-Kabel zusammen halten.
    Ergebnis :
  • Nun 2 Batterien Testen .
    Eine neue Batterie - Ergebnis :
    Ein leere Batterie - Ergebnis :
