Name:
Wiederholung der Normen zum Technischen Zeichnen
1
Ordne Sie zu.
7 / 7
- Volllinie, breit
- Volllinie, schmal
- Strichlinie, schmal
- Freihandlinie, schmal
- Strich-Punkt-Linie, doppelt breit
- Freihandlinie, breit
- Strich-Punkt-Linie, schmal
- Schraffur, Maß(hilfs)linien
- verdeckte Kanten, verdeckte Umrisslinien
- sichtbare Kanten, Umrisslinien
- Symmetrielinie, Mittellinie
- Kennzeichnung des Schnittverlaufs
- Schraffur für Holz
- Kennzeichnung eines
Bruches
Wissen hilft dem Verstehen
Manchmal kann es helfen, Begriffe, Regeln und ja, auch Normen, im ersten Schritt auswendig zu lernen, damit sich das Verstehen beim Tun (beim Zeichnen ) einstellen kann.
2
Aufgabe zum Skizzieren
3 / 3
- Zeichnen Sie rechts einen durchbohrten Zylinder.
- D = ~ 4 cm
- h = ~ 6 cm
- d = ~ 2 cm
- Zeichnen Sie ohne Lineal aber mit normgerechten Linienarten.
3

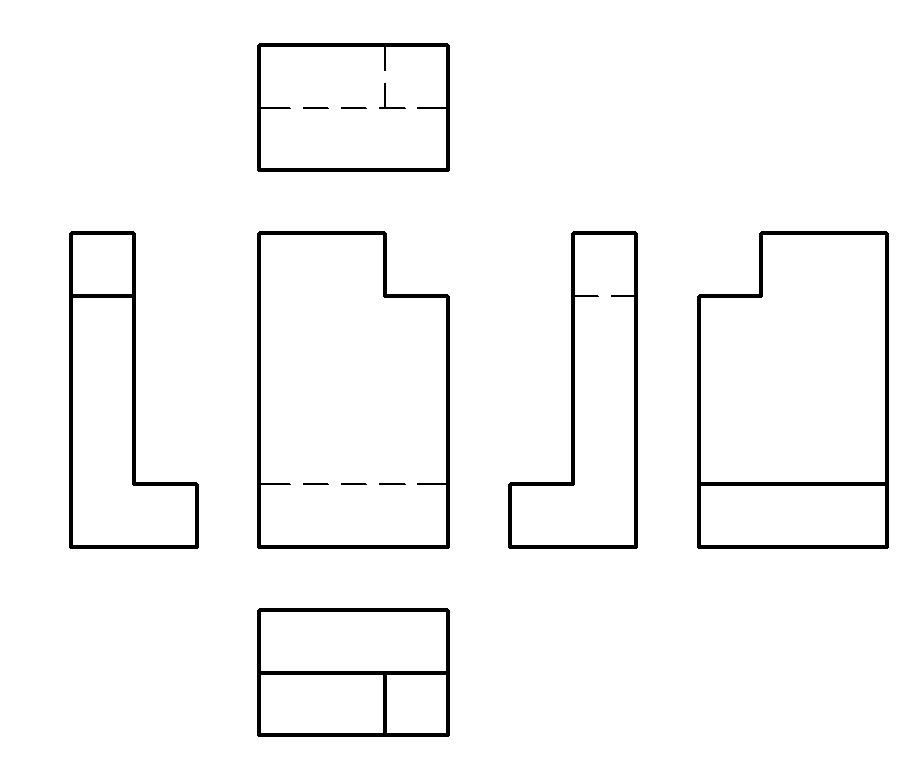

Beschriften Sie die nebenstehende Abbildung mit den richtigen Namen für die jeweils dargestellten Ansichten. nach Projektionsmethode B.
Verwenden Sie folgende Abkürzungen:
Verwenden Sie folgende Abkürzungen:
3 / 3
- VA = Ansicht von vorne
- SvL = Seitenansicht von Links
- SvR = Seitenansicht von Rechts
- AvO = Ansicht von Oben
- AvU = Ansicht von Unten
- HA = Ansicht von Hinten
/ 13
