Schat­ten

Trifft Licht auf einen licht­un­durch­läs­si­gen Kör­per, so ent­steht ein Schat­ten­raum auf der licht­ab­ge­wand­ten Seite. Bei punkt­för­mi­gen Licht­quel­len ist der Schat­ten scharf be­grenzt.

Ma­te­ri­al: Licht­box, wei­ßes Pa­pier, Li­ne­al oder Geo­drei­eck, spit­zer Blei­stift, quader-​förmiger Ge­gen­stand (z. B. ein Radier-​gummi)

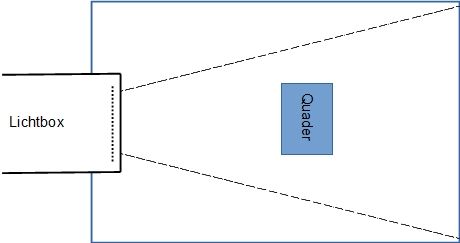

Auf­bau: Stel­le die Licht­box und den Ge­gen­stand wie ab­ge­bil­det auf das Blatt Pa­pier. Zeich­ne ihre Um­ris­se genau nach.

Durch­füh­rung
  • Schal­te die Licht­box ein.
  • Mar­kie­re die Rän­der des Licht­bün­dels je­weils mit zwei Kreuz­chen und zeich­ne sie mit dem Li­ne­al nach.
  • Mar­kie­re auch die Schat­ten­gren­zen mit je­weils zwei Kreuz­chen und zeich­ne sie nach.
  • Be­schrift die hel­len und die dunk­len Stel­len auf dem Blatt mit den Be­grif­fen „Licht“ und
    „Schat­ten“.
Aus­wer­tung
  • Wel­che Form haben die Schat­ten­gren­zen? Wie kannst Du dies er­klä­ren?
Übung

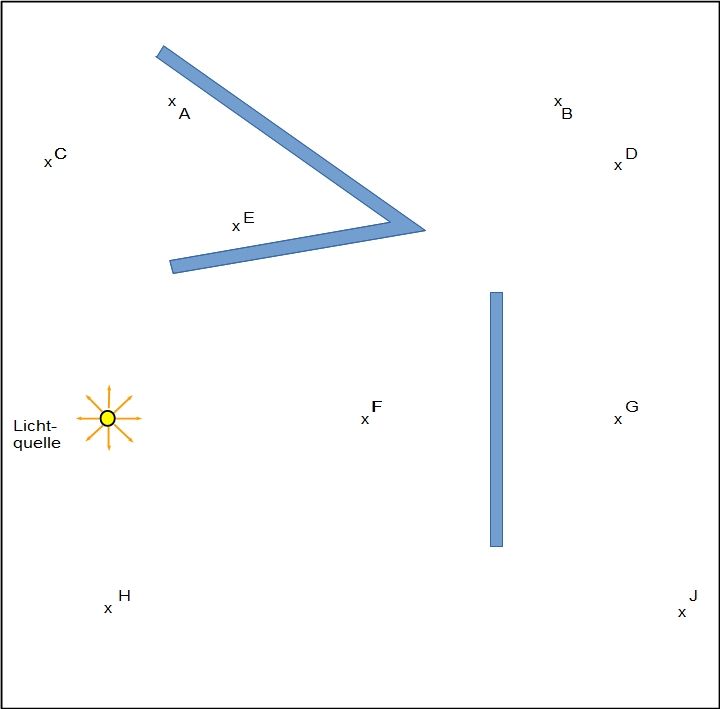

  • Zeich­ne von der punkt­för­mi­gen Licht­quel­le aus-​gehend die Schatten-​grenzen der bei­den Ge­gen­stän­de und schraf­fie­re die dunk­len Be­rei­che mit einem Blei­stift.
    -
  • Wel­che Punk­te wer-​den be­leuch­tet? Wel­che Punk­te blei­ben dun­kel?
