Das Arbeitsblatt gehört zu einem Makerspace. Es befindet sich auf der Station Elektrische Grundschaltungen!
3 x LED mit Vorwiderstand 12V Rot
1 x S2 Switch
1 x Batterieblock 9V
5 x Kabel Rot
2 x Kabel Schwarz
1 x Breadboard
Exported with Fritzing 0.9.4- http://fritzing.org
Name:
1 Reihenschaltung von zwei LEDs
1

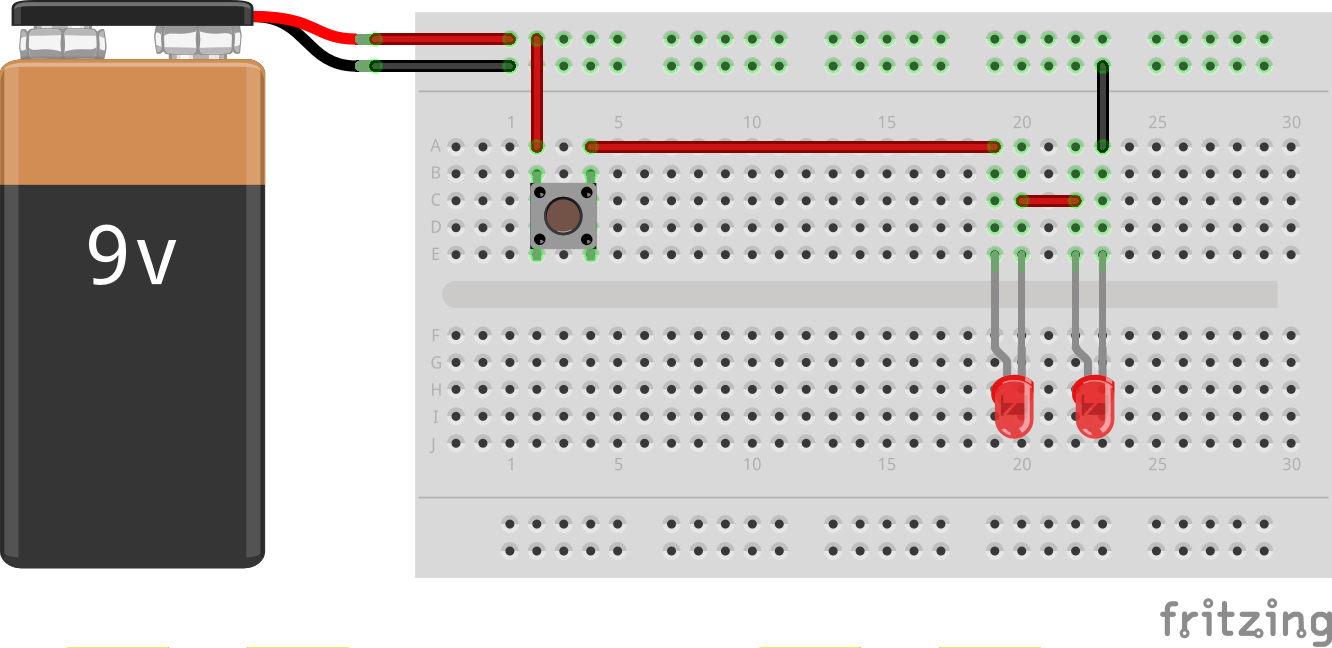

Baue eine Reihenschaltung von zwei LEDs auf!
- Suche Dir die Bauteile für die Schaltung aus dem Bauteileregal!
- Stecke die Bauteile in das Breadboard und verbinde sie!
- Verbinde das Breadboard mit der Batterie!
Reihenschaltung
Die LEDs liegen in Reihe zur Batterie!
1 Reihenschaltung von drei LEDs
1
Baue eine Reihenschaltung von drei LEDs auf!
- Suche Dir eine weitere LED und einen Leiter aus dem Bauteileregal!
2
Vergleiche die beiden Schaltungen!
- Welche Schaltung leuchtet heller?
- Begründe Deine Beobachtung!
a)
b)
b)
