Jetzt bist du dran!
Auslesen von Analogen Sensoren mit Tinkercad
1. Einführung:
Analoge Sensoren sind Geräte, die kontinuierliche analoge Signale basierend auf physikalischen Größen wie Licht, Temperatur oder Druck liefern. Das Auslesen dieser analogen Signale ist entscheidend, um realweltliche Informationen in digitalen Systemen zu verarbeiten.
2. Warum das Auslesen von Analogen Sensoren?
Analoge Sensoren bieten präzise Informationen über Umweltbedingungen, die in vielen Anwendungen von Bedeutung sind. Das Auslesen ermöglicht die Integration dieser Daten in ein Programm wie man es z.B. i TinkerCAD erstellen kann.
3. Beispiele für analoge Sensoren.
Lichtsensor (LDR):
Funktion:
Widerstand variiert mit
Lichtintensität.
Temperatursensor (Thermistor):
Funktion:
Widerstand ändert sich mit
Temperatur.
Drucksensor:
Funktion:
Erzeugt Spannung bei
Druckveränderungen.
Feuchtigkeitssensor
(Hygrometer):
Funktion: Misst Luftfeuchtigkeit.
Mikrofon:
Funktion:
Wandelt Schall in
elektrisches Signal.
Drehpotentiometer:
Funktion:
Ändert Widerstand durch
Drehung.
1
Beispiel:

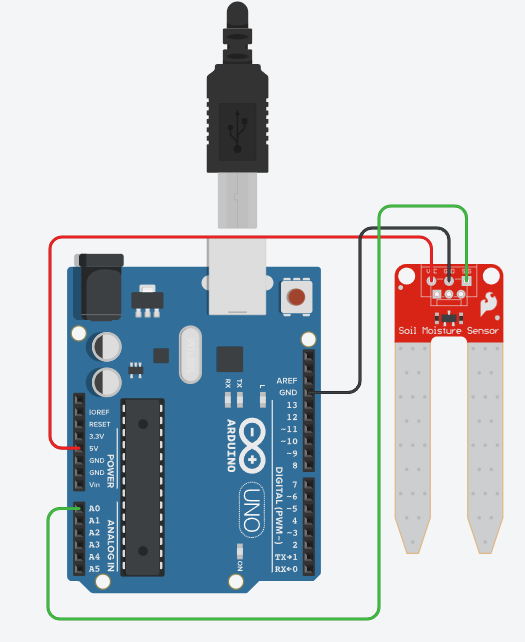

Auslesen eines Feuchtigkeitssensors mit TinkerCAD.
Feuchtigkeitssensor

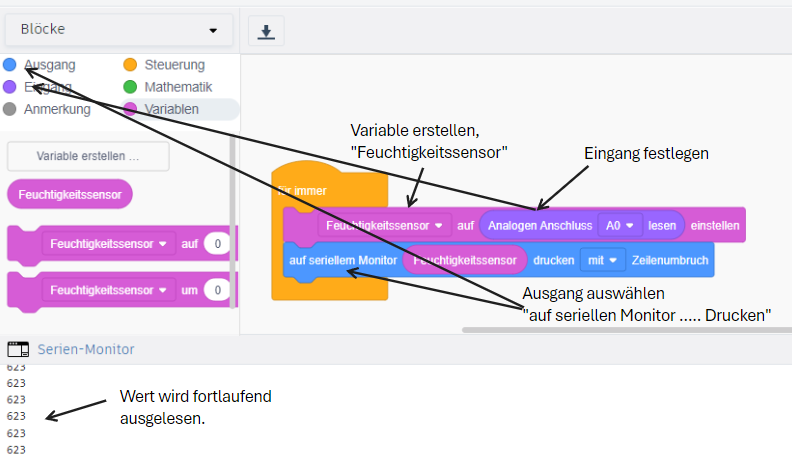

Code zum Auslesen des Sensors und darstellen im seriellen Monitor.
1
- Baue zunächst das abgebildete Funktionsmodell mit TinkerCAD nach. Beobachte in der Simulation durch verschieben des Schiebereglers wie sich die Werte im seriellen Monitor verändern.
- Schließe nun den Feuchtigkeitssensor an einen digitalen Eingang an, ändere in deinem Code den Anschluss und beobachte den ausgegebenen Wert im seriellen
Monitor. - Ersetze den Feuchtigkeitssensor durch einen Temperatursensor.
Passe den Code an und beobachte erneut was in der Simulation geschieht.
