Anreißwerkzeuge

Reißnadel:


Die Reißnadel aus Stahl ist ein Werkzeug, deren Spitze durch Härten und Anlassen gehärtet ist.
Die Reißnadel ist quasi der Bleistift der Metallbearbeitung.

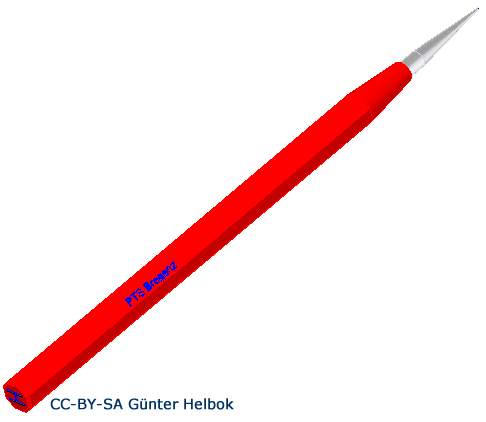

Reißnadel - Günter Helbok - CC-BY-SA 4.0

Ihre Spitze muss härter als das anzureißende Material sein.

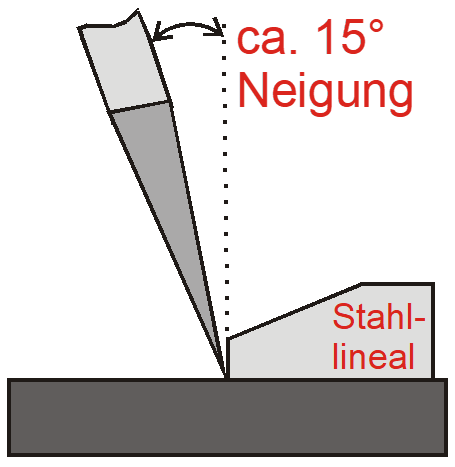

Die Neigung der Reißnadel um ca. 15° ermöglicht eine exakte Führung und dadurch ein präzises Anreißen.

Scanne den QR-Code ein und richte die Kamera deines Smartphones anschließend über den Areeka-Trigger, den du erhalten hast.

Schau dir das 3D-Modell der Reißnadel an!

SC

Zirkel:

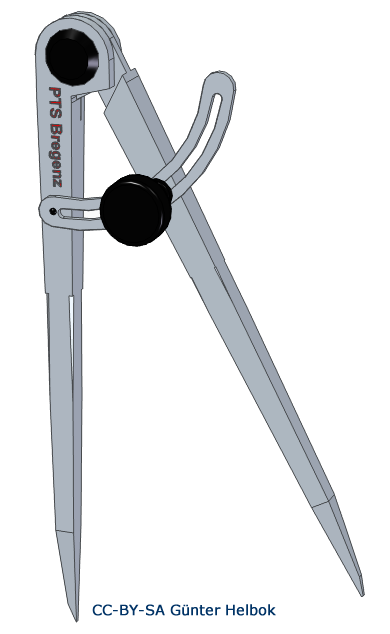

Spitzzirkel - Günter Helbok - CC-BY-SA 4.0

1. Spitzzirkel:


Sind aus Werkzeugstahl geschmiedet.
Die Spitzen sind gehärtet.
\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \longrightarrow

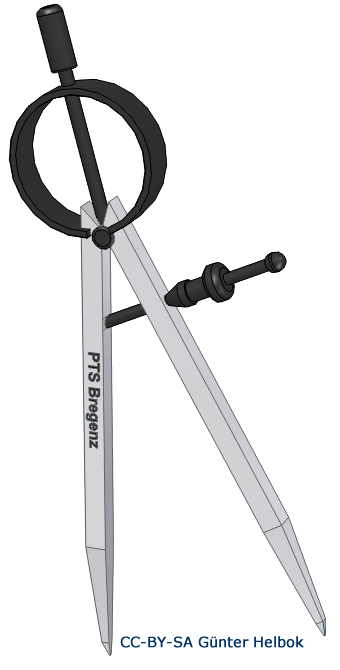

Federspitzzirkel - Günter Helbok - CC-BY-SA 4.0

2. Federspitzzirkel:


Federspitzzirkel haben auswechselbare, gehärtete Stahlspitzen.
\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \leftarrow

SC

Höhenreißer:

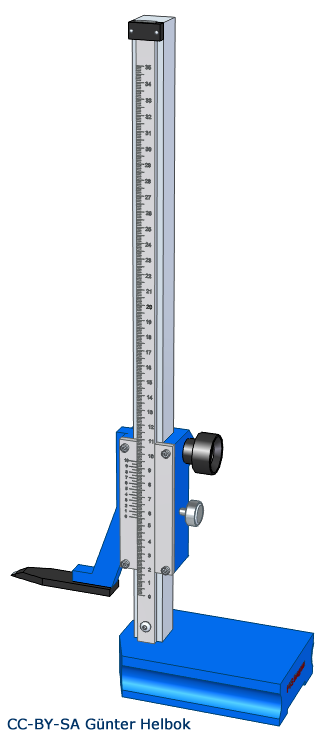

Höhenreißer - Günter Helbok - CC-BY-SA 4.0

(auch Parallelreißer genannt)

Der Höhenreißer besitzt – wie der Messschieber – ein Lineal, einen Nonius sowie eine Feststellschraube zum Fixieren.


Die seitlich angebrachte gehärtete Spitze ist zum Anreißen von parallel zur Auflagefläche befindliche Werkstücke.

\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \longrightarrow

Scanne den QR-Code ein und richte die Kamera deines Smartphones anschließend über den Areeka-Trigger, den du erhalten hast.

Schau dir das 3D-Modell des Höhenreißers an!

SC

Anreißregeln:

Merke:

Genaues Anreißen bildet die Grundlage für saubere, maßgenaue Arbeit.


\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \blacktriangleright Der Anriss darf nicht doppelt sein!

\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \blacktriangleright Der Anriss muss deutlich sichtbar sein!

\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \blacktriangleright Die Anreißplatte muss sauber gehalten werden!
\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{526060}{\large{$\displaystyle #1$}}}}}} \blacktriangleright Die Anreißplatte darf nur zum Anreißen verwendet werden.
Sie ist bei Nichtbenutzung abzudecken.


Zum Anreißen von Schwarzblechen benutzt man eine Messingnadel!

Vokabeln:

Reißnadel

scriber

Zirkel

compasses

Risslinie

marking-out line

anreißen

to mark

zeichnen

to draw

Platz für eigene Notizen:
SC

Und jetzt du:

1
Findest du alle Begriffe und das Lösungswort? Für ß verwende im Rätsel bitte ein ss.
A
1
n
2
r
3
e
4
i
5
s
6
s
7
we
8
r
9
k
10
z
11
e
12
uge
13
P
1
a
S
2
pi
5
tz
11
zir
3
ke
13
l
aR
3
le
4
li
es
S
4
tahls
rn
2
ea
1
id
F
5
ede
12
rs
7
pitzzir
9
k
10
el
s
6
l
e
8
r
  • 1
    Anderer Name für Höhenreißer
  • 2
    einfache Variante des Zirkels
  • 3
    Der Bleistift der Metallverarbeitung
  • 4
    Spitzen sind aus gehärtetem...
  • 5
    Zirkel mit austauschbaren Spitzen
2
Vervollständige den Merksatz!

Der Höhenreißer besitzt – wie der Messschieber – ein Lineal, einen Nonius sowie eine Feststellschraube zum Fixieren.
