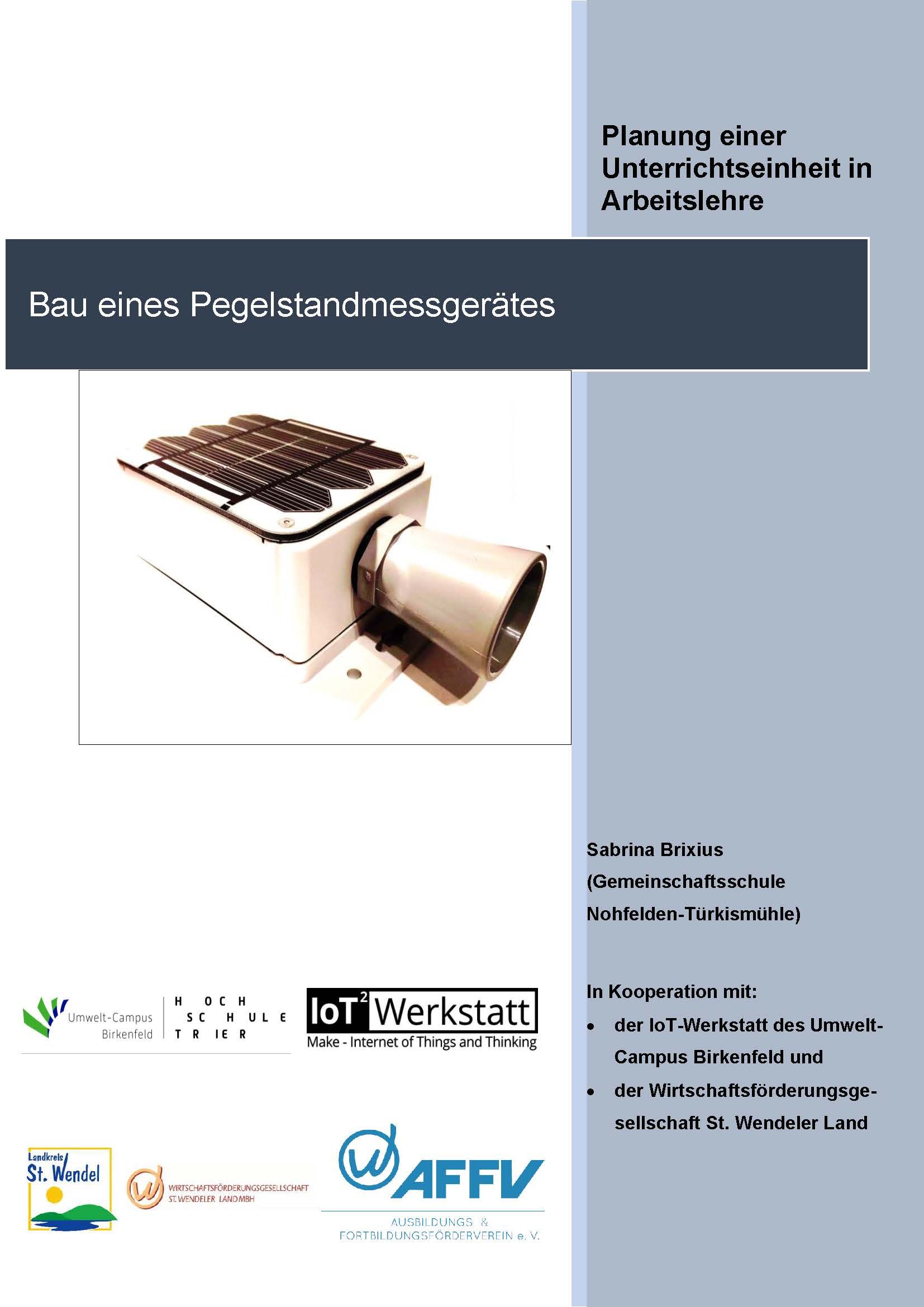

• Bau eines Pegelstandmessgerätes
  • Projekt "Hände hoch fürs Handwerk im Landkreis St. Wendel"
  • 05.11.2021
Um die Lizenzinformationen zu sehen, klicken Sie bitte den gewünschten Inhalt an.

Inhaltsverzeichnis

1. Vorbemerkungen S. 3-4



2. Notwendigkeit/Bedeutung eines Pegelstandmessgerätes S. 4-5



3. Möglichkeiten der Umsetzung des Projektes im Unterricht S. 6-8



4. Angebotsplanung S. 9-11



5. Benötigte Materialien/Werkzeug S. 12-14



6. Sonstige Voraussetzungen S. 15



7. Bauanleitungen und Erläuterung der Funktionsweise S. 15-21



8. Arbeitsaufträge für die Schüler S. 22-23



9. Mögliche Kriterien zur Bewertung S. 24



10. Evaluationsfragebogen S. 25-26



11. Quellen S. 27

Hinweis

Aufgrund des besseren Leseflusses wird in den folgenden Ausführungen grundsätzlich nur die männliche Variante eines Begriffes verwendet. Selbstverständlich sind aber alle Geschlechter in den Betrachtungen mit eingeschlossen.

1. Vorbemerkungen

Das Projekt bietet zahlreiche Vorteile gegenüber herkömmlichem Unterricht:



  • Interdisziplinär: Der Bau eines Pegelstandmessgerät verbindet zahlreiche Fächer miteinander. Vor allem Biologie, Physik, Erdkunde, Politik und Informatik spielen eine Rolle. Für den Bau des Messgerätes ist darüber hinaus Arbeitslehre von großer Bedeutung. Es werden durch dieses einzelne Projekt viele Aspekte in den Lehrplänen der unterschiedlichen Fächer abgedeckt. (vgl. Kap. 3 + 4)



  • MINT: Die beteiligten Fächer ermöglichen auch die Förderung eines naturwissen- schaftlichen und technischen Verständnisses bei den Schülern.



  • Verbindung Schule und Hochschule: Das Projekt wird in Kooperation mit dem Umweltcampus Birkenfeld durchgeführt. Somit wird hier schon frühzeitig eine Verbindung zwischen Schule und Hochschule hergestellt. Den Schülern wird dadurch ein Einblick in die Abläufe in der Forschung ermöglicht. Es bietet sich für die Schüler auch die Möglichkeit erste Kontakte für ihre schulische und berufliche Zukunft zu knüpfen.



  • Verbindung Schule und gemeinnützige Organisationen: Durch das Projekt können die Schüler Einblick in die Tätigkeiten vieler gemeinnütziger Organisationen, wie beispielsweise der freiwilligen Feuerwehr, des Technischen Hilfswerks (THW) und des Deutschen Roten Kreuzes (DRK) erhalten. Sie können dadurch auch ein Bewusstsein dafür entwickeln, welch herausragende Bedeutung diese Organisationen für unser Leben, vor allem in Notsituationen, haben und dass diese Organisationen auf die Mithilfe und Unterstützung zahlreicher Helfer angewiesen sind. So lässt sich durch eine Kooperation bei den Schülern eventuell das Interesse an einem zukünftigen sozialen Engagement wecken.



  • Verbindung Schule und Gemeinde: Jeder Schüler lebt in einer Gemeinde, die u.a. für den Schutz ihrer Gemeindemitglieder verantwortlich ist. Durch das Projekt bietet sich die Möglichkeit Einblicke in die Aufgaben und Tätigkeiten einer Gemeinde zu erhalten. Umgekehrt ist die Gemeinde aber auch auf die Unterstützungund Mitarbeit ihrer Mitglieder angewiesen. Die Schüler könne hier erste Schritte auf dem Weg zur dauerhaften (politischen) Partizipation gehen.



  • Schülernähe, Gesellschaftsrelevanz und Zukunftsrelevanz: Die Veränderung unseres Klimas und die damit einhergehenden im häufiger auftretenden Wetter- extreme, wie beispielsweise Starkregenfälle, sowie die damit verbunden Folgen sind für alle Menschen aktuell immer wieder direkt sichtbar. Einige Schüler waren in ihrem Alltag schon mindestens einmal mit den Folgen solcher Wetterextreme (z.B. Hochwasser) mehr oder weniger direkt konfrontiert. Diese Fälle werden in Zukunft vermutlich

weiter zunehmen. Die Entwicklung und der Einsatz von Schutzmaßnahmen werden somit

auch immer wichtiger. Durch den Bau eines Pegelstandmessgerätes können die Schüler

vor Ort aktiv zu einer Identifikation von besonders gefährdeten Regionen und zu einer

Prävention von Hochwasserschäden beitragen.



  • Deutlich sichtbarer Nutzen des Gerätes: vgl. nächstes Kapitel



2. Notwendigkeit/Bedeutung eines Pegelstandmessgerätes

Das Thema Hochwasser bzw. Hochwasserschutz wird zunehmend wichtiger.



Wie die Wetter- und Klimabeobachtungen der vergangenen Jahre zeigen, befindet sich unser Klima im Wandel. Es kommt immer häufiger zu Wetterextremen wie bei- spielsweise Stürmen in Verbindung mit Starkregenfällen. Durch immer längere Hitze- perioden trocknen unsere Böden auch immer weiter aus. Darüber hinaus werden die Böden durch die Tätigkeiten des Menschen auch immer mehr verdichtet und versie- gelt. Dadurch sind sie kaum oder gar nicht mehr in der Lage große Wassermengen, die in kurzen Zeiträumen anfallen, aufzunehmen. Auch von Kanalisationen und Fließ- gewässern können die Wassermassen nur bedingt bewältigt werden.



Es kommt somit auch immer häufiger zu Überflutungen.



Die Folgen solcher Überflutungen für Menschen durch Wasserschäden bzw. durch den im Wasser transportierten Schlamm, Geröll, Hölzern, Abfall und Trümmer sind sehr zahlreich.



Im Folgenden werden daher nur einige davon aufgezählt:

  • Personenschäden
  • Schäden an Straßen:
  1. im besten Fall nur kurzfristig nicht mehr passierbar
  2. Schäden durch Wasser è Auswaschungen, Vergrößerung von Schlaglöchern, Unterspülungen, Wegbrechen ganzer Straßenabschnitte, Brückenschäden bis hin zu Einstürzen, …
  3. Schäden durch Ablagerungen, die nach dem Rückgang des Hochwassers zurückbleiben (viele Ablagerungen können nach dem Trocknen nur noch sehr schwer entfernt werden)
  • weitere Schäden an der Infrastruktur (Wasserversorgung, Kanalisation, Stromlei- tungen, Gasleitungen, Telekommunikationssystemen, …)
  • Schäden an Häusern è Zerstörung der Einrichtung, Schädigung der Bausubstanz, …
  • Ernteausfälle

Um in Zukunft möglichst viele hochwasserbedingte Schäden zu vermeiden sind nun mehrere Schritte notwendig.



Zunächst müssen besonders gefährdete Orte (heute und in Zukunft) identifiziert wer- den. Dies ermöglicht es vor Ort passende/geeignete/ wirksame Maßnahmen zum Hochwasserschutz sowohl durch die Gemeinde (z.B. Bau von Dämmen und Deichen, Bau von Entwässerungsgräben, Ausbau der Kanalisation, Anschaffung von Sandsäcken,...) als auch durch Privatpersonen (siehe Gemeindemaßnahmen, Abschließen geeigneter Versicherungen,...) zu entwickeln und umzusetzen. So können die Kosten für Aufräumarbeiten und Sanierungen erheblich reduziert werden und Personenschäden hoffentlich ganz vermieden werden.



In diesem Rahmen ist es auch wichtig ein Frühwarnsystem aufzubauen, damit im Be- darfsfall rechtzeitig alle nötigen Vorsorgemaßnahmen ergriffen werden können. Sowohl für die Identifikation von besonders gefährdeten Orten als auch für den Aufbau eines Frühwarnsystems spielen nun Pegelstandmessgeräte bzw. Hochwassersensoren eine entscheidende Rolle. Durch sie kann man zum einen herausfinden welche Fließgewässer die vor allen nach (starken) Regenfällen anfallende Wassermassen aufnehmen und wie schnell diese an ihre Belastungsgrenzen stoßen. Es lässt sich die durchschnittliche Höhe von Hochwassern/Überflutungen ermitteln, was insbesondere für die Planung der Größe/Höhe der Schutzmaßnahmen (z.B. Dämme) wichtig ist. Zum anderen kann man anhand der kontinuierlichen Pegelstandmessung nicht nur erkennen, ob ein Ort von häufigen Überflutungen betroffen ist, sondern auch wann eine Überflutung kurz bevorsteht und anhand der Geschwindigkeit, mit der der Wasserstand steigt, auch in welchem Zeitraum vermutlich mit einer Überflutung zu rechnen ist. (vgl. Frühwarn-System)





Hinweis

Nähere Informationen zum Projekt finden sich auf der Homepage der IoT-Werkstatt des Umweltcampus Birkenfeld:

https://www.umwelt-campus.de/iot-werkstatt/tutori- als/klimafolgen-pegelstaende-an-baechen-selber-messen

3. Möglichkeiten der Umsetzung des Projektes im Unterricht

Die Zuordnung des Projektes zu einem einzelnen speziellen Fach gestaltet sich als sehr schwierig und auch nur bedingt sinnvoll. Die einzelnen Aspekte des Themas berühren sehr viele verschiedenen Fächer. Ein fächerübergreifender Unterricht ist zur Ausschöpfung des Potenzials des Projekts daher dringend anzuraten, wenn nicht sogar erforderlich.



Der tatsächliche Bau des Messgerätes könnte im Rahmen des Arbeitslehreunterrichts erfolgen. Dieser bietet die Möglichkeit das vielfältige Potenzial des Projektes am besten zu integrieren und zu nutzen, da in diesem Fach sowieso zahlreiche Berührungspunkte zu anderen Fächern bestehen. Hier ist auch am ehesten eine arbeitsteilige Herangehensweise möglich, durch die die unterschiedlichen Interessen und Stärken der Schüler bei der Durchführung des Projektes berücksichtigt und bestmöglich genutzt werden können.



In den verschiedenen betroffenen Fächern bieten sich folgende Unterrichtsinhalte an:

Biologie:
  • Ökosysteme
  • Einfluss des Menschen auf Ökosysteme
  • Klimawandel (natürlich + anthropogen)
  • Umweltschutz
  • Nachhaltigkeit
  • Leben in und mit der Natur
  • Nutzung von Gewässern durch den Menschen (z.B. Transport, Landwirtschaft, Stromversorgung, …)
  • Fließgewässerexkursion



Physik:
  • Funktionsweise Sensoren



Erdkunde:
  • Wetter und Klima, Klimadiagramme
  • Klimawandel (natürlich + anthropogen)
  • Städteplanung (mit Schwerpunkt Hochwasserschutz)
  • Nutzung von Gewässern durch den Menschen (z.B. Transport, Landwirtschaft, Stromversorgung, …)
  • „Nutzen“ von Hochwassern/Überflutungen è Hochwasser müssen nicht im- mer etwas Schlimmes sein (vgl. z.B. Nilhochwasser im Altertum und der heu- tige Assuan-Staudamm)



Politik:
  • Aufgaben und Tätigkeiten einer Gemeinde
  • politische Partizipation/Teilhabe
  • Entscheidungsfindung auf kommunaler Ebene
  • Städteplanung (mit Schwerpunkt Hochwasserschutz)
  • edeutung von Nichtregierungsorganisationen bzw. soziale/gemeinnützige Or- ganisationen



Informatik:
  • Aufbau und Funktionsweise von Informatiksystemen (Hardware und Software)
  • Programmieren



Beruf und Wirtschaft (BW):
  • Arbeitsteilung
  • Berücksichtigung der Stärken und Interessen der Schüler
  • Berufsorientierung
  • Nachhaltigkeit



Die Umsetzung des Projektes ist in verschiedenen Klassenstufen mit unterschiedli- chen Schwerpunkten möglich. Folgende Aspekte könnten beispielsweise in den ein- zelnen Klassenstufen in den Fokus genommen werden, bzw. sind in den jeweiligen Stufen dazu weniger geeignet:

Klassenstufe 5/6:



  • hier liegt der Schwerpunkt vor allem auf der Sensibilisierung der Schüler für das  Thema Hochwasser und Hochwasserschutz, somit rücken die Fächer NW (Biologie,  Chemie, Physik) und GW (Erdkunde, Politik, Geschichte) in den Vordergrund
  • ebenfalls sollte das Kennenlernen der verschiedenen sozialen/gemeinnützigen Organisationen eine besondere Rolle spielen
  • der Zusammenbau der Messgeräte kann sehr gut von den Schülern geleistet werden, da nur grundlegende und einfache handwerkliche Kenntnisse dazu erforderlich sind
  • die Programmierung des Pegelstandmessgerätes ist hier aufgrund seiner Komplexität und den daraus resultierenden Verständnisschwierigkeiten der Schüler von untergeordneter Bedeutung
  • auch die Rolle der Fachhochschule und damit verbunden der Forschung tritt, aufgrund der zeitlichen Ferne des Abiturs und eines eventuellen Studiums für die Schüler, in den Hintergrund

Klassenstufe 7/8:

::



  • auch hier sollte der Fokus zunächst auf der Sensibilisierung der Schüler für das Thema Hochwasser und Hochwasserschutz und dem Kennenlernen der verschiedenen Organisationen liegen
  • ein Schwerpunkt auf der handwerklichen Tätigkeit ist aufgrund der vergleichsweise geringen eigenständigen handwerklichen Arbeit und des relativ einfachen Niveaus nicht zu empfehlen
  • ein Schwerpunkt bei der Programmierung der technischen Komponenten ist aufgrund der Komplexität des Themas ebenfalls nur bedingt möglich
  • hier bietet es sich besonders an möglichst viele Aspekte des Projektes zu thematisieren, ohne dabei einzelne Aspekte komplett auszuklammern bzw.
  • zu detailliert zu betrachten —> hier ist es möglich ausgewogenes Gleichgewicht aller möglichen Schwerpunkte zu erreichen

Klassenstufe 9/10:

::



  • die Anteile der Aspekte Energiegewinnung, Umweltschutz, Nachhaltigkeit, (politische) Partizipation, soziales Engagement in dementsprechenden Organisationen sollten hier einen deutlichen Anteil einnehmen, da einige Schüler bereits kurz vor dem Beginn eines eigenständigen, selbstverantwortlichen Lebens stehen, in dem diese Themen eine entscheidende Rolle spielen werden
  • das eigenständige Programmieren der Pegelstandmessgeräte kann hier ausführlicher thematisiert werden
  • die eigenständigen handwerklichen Tätigkeiten der Schüler rücken hier mehr und mehr in den Hintergrund



Klassenstufe 11/12/13 (Oberstufe):

::



  • auch hier sollten die Anteile der Aspekte Energiegewinnung, Umweltschutz, Nachhaltigkeit, (politische) Partizipation, soziales Engagement in dementsprechenden Organisationen einen deutlichen Anteil einnehmen, da die Schüler unmittelbar vor dem Beginn eines eigenständigen, selbstverantwortlichen Lebens stehen
  • die eigenständige handwerkliche Tätigkeit der Schüler ist hier nur noch Mittel zum Zweck
  • die Programmierung der Pegelstandmessgeräte kann aufgrund der gestiegenen Kenntnisse der Schüler durch das Fach Informatik detaillierter thematisiert werden
  • hier ist die Durchführung von Exkursionen in den Fächern Biologie (Fließ- gewässerexkursion) und Erdkunde möglich, die durch die Lehrpläne sowieso vorgeschrieben sind
  • die Rolle der Hochschule und Forschung bei diesem Projekt sollte hier im Hinblick auf den zukünftigen Bildung- und Berufsweg der Schüler thematisiert werden

4. Angebotsplanung

Für die Durchführung des Projekts ist am ehesten eine Themenwoche geeignet. Es bietet die Möglichkeit der Kooperation mit zahlreichen außerschulischen Partnern. Diese Möglichkeiten sollten für den Erfolg des Projekts auch unbedingt genutzt werden. Der Besuch der verschiedenen Organisationen ist in den regulären Unterricht nur schwer zu integrieren, da pro Besuch in der Regel ein kompletter Schultag benötigt wird (Hin- und Rückfahrt mit Bus oder Bahn, Programm vor Ort). Der damit verbundenen Unterrichtsausfall in anderen Fächern kann durch den Nutzen des vorliegenden Projektes nicht gerechtfertigt werden.



Der Ablauf der Themenwoche ist variabel. Je nach Klassenstufe, Schwerpunktsetzung, Zeitrahmen, Terminverfügbarkeit, usw. ist ein anderer Zeitplan denkbar und auch sinnvoll. Der folgende Plan ist demnach ein Vorschlag (am ehesten für Klasse 7/8), der jederzeit individuell angepasst werden kann/sollte.



Bei der Planung bietet es sich auch an eine Umfrage unter den Schülern durchzuführen, welche Schüler selbst bzw. wessen Eltern, Verwandten oder Bekannten sich

z.B. beim THW, der (freiwilligen) Feuerwehr, dem Deutschen Roten Kreuz, usw. engagieren. Gegebenenfalls kann man durch diese Personen einfacher Kontakt zu den jeweiligen Organisationen herstellen und somit auch einfacher ein Angebot für die Schüler organisieren.

Tag 1

  • Einführung z.B. mit Bildern von Hochwassern und Hochwasserschäden (ggf. aus der Region oder zumindest aus Deutschland è Betroffenheit + Schülernähe + Relevanz)
  • eigene Erfahrungen der Schüler mit Hochwasser (Beim Einstieg sollte aber darauf geachtet werden, dass bei den Schülern nicht ungewollt traumatische Erlebnisse erneut durchlebt werden.)
  • mögliche Folgen von Hochwassern für den Menschen
  • Entstehung Hochwasser + Einfluss des Menschen (z.B. menschenverursachter Klimawandel, Probleme beim Städtebau, ...)
  • eigene Ideen der Schüler zum Hochwasserschutz
  • ggf. Ergänzung der Schülerideen, insbesondere als Hinleitung zu den Pegelstandmessgeräten
  • Vorstellung des Pegelstandmessgerätes
  • Sammlung von Ideen zu bzw. Entwicklung einer geeigneten Box für das Messgerät durch die Schüler
  • evtl. Bildung verschiedener Gruppen mit unterschiedlichen Schwerpunkten (Löten, Zusammenbau, Programmierung, …)

Tag 2

Einteilung der Schüler in unterschiedliche Gruppen anhand ihrer Stärken und Interessen und Bau der Pegelstandmessgeräte:



Gruppe 1: Zusammenbau der technischen Komponenten

Gruppe 2: Programmierung

Gruppe 3: Zusammenbau aller Komponenten

Gruppe 4: Dokumentation des Projekts



  • Gruppe 1: „Studium“ der Bauanleitungen, Lötarbeiten, Vorbereitung der einzelnen Komponenten der Box, Erstellung einer eigenen Bauanleitung
  • Gruppe 2: „Studium“ der Programmieranleitungen, Download aller benötigten Dateien, Programmierung der technischen Komponenten nach den Lötarbeiten der Gruppe 1, Erstellung einer eigenen Bauanleitung
  • Gruppe 3: Erstellung einer eigenen Bauanleitung für den Einbau der technischen Komponenten in die Box in Zusammenarbeit mit Gruppe 1
  • Gruppe 4: Auswahl geeigneter Dokumentations- und Präsentationstechniken, geplante Inhalte der Dokumentation (z.B. Fotodokumentation, Berichte über die einzelnen Gruppen und ihre Tätigkeiten, Erstellung von eigenen schülernahen Anleitungen/Erklärvideos, …)

Tag 3

Besuch Gemeinde, THW, freiwillige Feuerwehr oder Rotes Kreuz:

  • am besten vor Ort, aber auch in der Schule möglich
  • evtl. Kooperation der verschiedenen Institutionen
  • evtl. in Form von Workshops



mögliche Themen bei Besuchen des THW, der (freiwilligen) Feuerwehr oder des Rotes Kreuzes:

Präsentation der Aufgabenbereiche insbesondere Beitrag zum Hochwasserschutz bzw. Aufgaben während und nach Hochwas- sern

  • Vorstellung der Ausrüstung
  • Vorstellung der „Ausbildung“
  • ...



mögliche Themen beim Besuch der Gemeinde:

  • Aufgaben und Tätigkeiten einer Gemeinde, insbesondere im Bezug auf Hochwasserschutz bzw. Aufgaben während und nach Hoch- wassern
  • Bebauungsplan bzw. Grundlagen der Städteplanung, insbesondere im Hinblick Hochwasserschutz
  • Nutzung von Gewässern vor Ort (z.B. zur Energiegewinnung, …)
  • Möglichkeiten zur (politischen) Partizipation durch Schüler und Er- wachsene
  • Entscheidungsfindung auf kommunaler Ebene
  • Vorstellung der „Ausbildungen“, die für die Arbeit in der Gemeinde nötig sind
  • ...

Tag 4

vgl. Tag 3

Tag 5

Präsentation der Ergebnisse durch die Schüler unter Berücksichtigung des geltenden Musterhygieneplans des Ministeriums in der Schule: Mögliche „Gäste“:

  • Schulleitung
  • Vertreter des Umwelt-Campus
  • Vertreter der Wirtschaftsförderung
  • Mitschüler
  • Eltern
  • Vertreter der Gemeinde
  • Vertreter der beteiligten Organisationen (freiwillige Feuerwehr, THW, Rotes Kreuz)



Das Anbringung der Sensoren kann zu einem späteren Zeitpunkt durch Experten erfolgen, wenn möglich aber in Anwesenheit der Schüler

  • Wertschätzung der Schülerarbeit

Tag 5 oder Nachbesprechung der Themenwoche

  • Bewertung der Messgeräte bzw. der Dokumentation gemeinsam mit den Schülern anhand der bekannten Bewertungskriterien
  • Reflexion der eigenen Leistung durch die Schüler
  • Evaluation des Angebotes durch die Schüler (vgl. Evaluationsbogen)
  • ggf. Vorstellung möglicher weiterer Berufsbilder, die mit dem Projekt in Verbindung stehen
  • Thematisierung weiterer Aspekte, die im Zusammenhang mit dem
  • Projekt stehen (vgl. Kap. 3) und die Schüler besonders interessieren

5. Benötigte Materialien/Werkzeuge

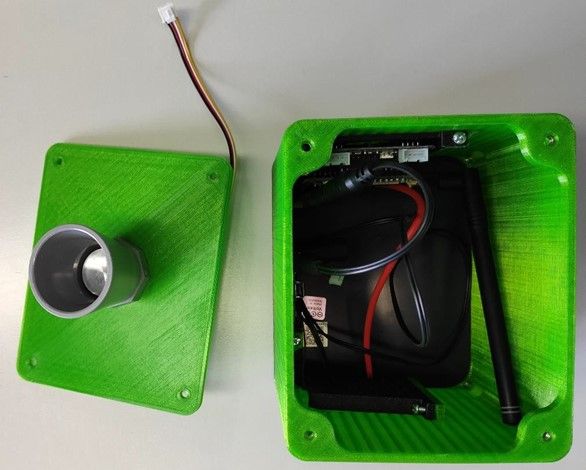

Für die Box, in der die technischen Komponenten des Pegelstandmessgerätes ver- baut werden, ist grundsätzlich die Verwendung unterschiedlicher Materialien denkbar.



Variante 1: Holz

  • „billig" (auch wenn die Holzpreise zurzeit deutlich zunehmen)
  • viel eigene handwerklich Arbeit der Schüler möglich
  • Probleme bei der Haltbarkeit è muss vor einer hohen Luftfeuchtigkeit bzw. Nässe geschützt werden (Farbe, Lack)
  • sehr große Probleme bei der Dichtigkeit è für zuverlässige, langfristige Messungen müssen die Komponenten zwingend vor Feuchtigkeit geschützt werden, dies ist mit Material Holz nur sehr schwer leistbar





Variante 2: Metall
  • viel eigene handwerkliche Arbeit der Schüler nötig
  • teuer, da aufgrund der hohen Luftfeuchtigkeit bzw. Nässe rostfreier Edelstahl verwendet werden muss/sollte
  • teuer, aufgrund der zu Edelstahlverarbeitung benötigten hochwertigen/speziellen Werkzeuge
  • schwierige Verarbeitung von Edelstahl
  • Gefahr der Überhitzung der Sensortechnik in der Box bei direkter Sonneneinstrahlung

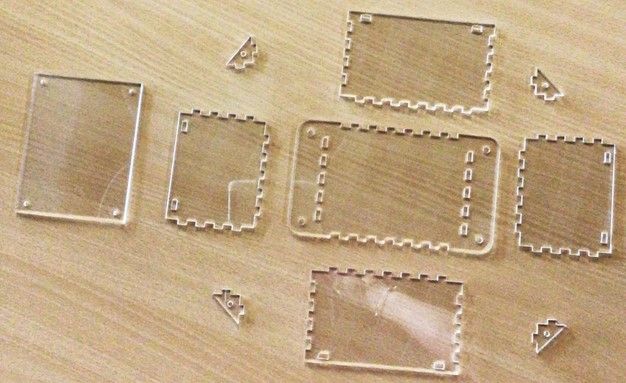

Variante 3: Kunststoff bzw. Plexiglas
  • einfach, kaum eigene handwerkliche Leistung
  • bei fertigen Kunststoffboxen schneller Umbau bzw. schnelle Verarbeitung
  • allerdings, hohe Genauigkeit/Sorgfalt bei der Verklebung der einzelnen Komponenten nötig aufgrund der benötigten Dichtigkeit der Box
  • wasserfest
  • je nach Kunststoffart Probleme bei der Haltbarkeit bei direkter Sonneneinstrahlung
  • Plexiglas besonders geeignet
  • anschließende unauffällige Lackierung zur „Tarnung“ nötig
Hinweis

Aufgrund der hohen Materialkosten, der teuren benötigten Werkzeuge, die nicht in jeder Schule vorhanden sind und der relativ schwierigen/langwierigen Verarbeitung, bietet sich die Verwendung von Metall am wenigsten an. Dies kommt eher für ein Projekt über einen längeren Zeitraum in Frage.



Holz bietet zwar zahlreiche Vorteile, aufgrund der großen Probleme bei der Dichtig- keit ist es dennoch zum Bau der Pegelstandmessgeräte ungeeignet.

Um eine tatsächliche Einsatzfähigkeit der Messgeräte zu gewährleisten sollte auch im Hinblick auf die Kosten Kunststoff bzw. Plexiglas für die Box gewählt werden.

Werkzeuge:·

  • Maßstab
  • Winkel
  • Schraubendreher bzw. Akku-Schrauber
  • Bohrer
  • Feilen
  • Lötkolben + Lötstationen
  • „Dritte Hand“ bzw. Platinen-Assistent
  • Lötmatten
  • Abisolierzange
  • Seitenschneider



Verbrauchsmaterial:

  • Lötzinn
  • Schrauben
  • Schleifpapier
  • Plexiglas
  • Plexiglaskleber
  • Druckausgleichschraube mit passender Mutter



Technische Komponenten:

Energieversorgung:

1. Energieregler

2. Solarpanel

3. Gleichstromadapter

4. 2-Pin-Kabel

5. Thermistor

6. Lithium Polymer Akku



LoRaWAN:

7. SMA Connecter

8. SMA Antenne

9. FeatherWing



Sensor:

10. Ultraschallsensor



Sonstiges:

11. Octopus Board

12. Stiftleiste



Software:

  • Silikon Labs - USB-Treiber
  • Arduino
Hinweis

Die benötigte Software zur Programmierung der technischen Komponenten wird vom Umwelt-Campus Birkenfeld zur Verfügung gestellt.

https://seafile.rlp.net/f/bb6bdbfe28034cd4861a/



und



ducts/development- tools/software/usb-to-uart-bridge-vcp-drivers/

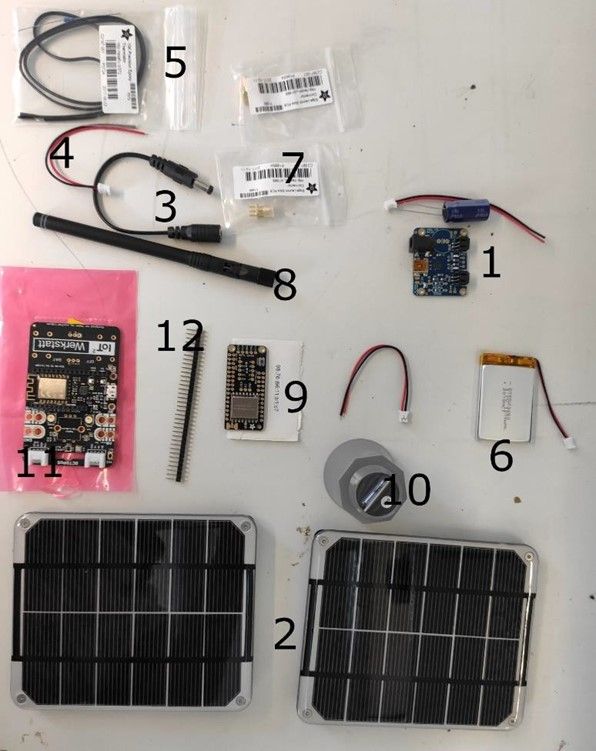

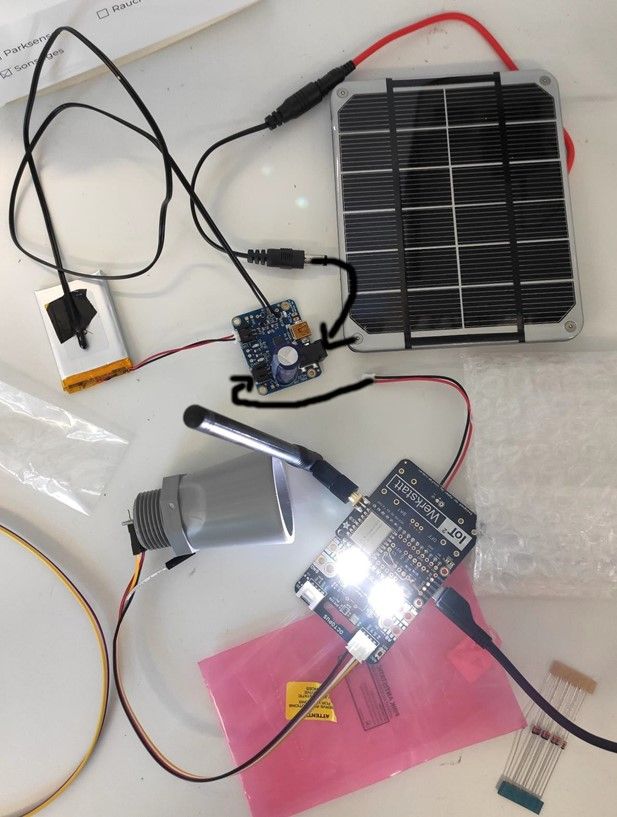

Alle technischen Komponenten auf einen Blick (Zahlen entsprechen der vorrangegangenen Auflistung):

6. Sonstige Voraussetzungen

Ausstattung der Schule:
  • Werkraum (mit oben genanntem Werkzeug und Verbrauchsmaterial)
  • Computer, Laptop oder Tablets mit USB-Anschluss zur Programmierung der Komponenten
  • Internetverbindung zum Download der benötigten Programme und Anleitungen



Lernvoraussetzungen der Schüler:

  • Kenntnis der Sicherheitsvorschriften im Werkraum
  • Kenntnis der gängigen Werkzeuge è vgl. Liste der benötigten Werkzeuge oben
  • Kenntnis der selbstständigen Handhabung der gängigen Werkzeuge
  • Kenntnisse im selbstständigen Löten
  • Grundkenntnisse im Programmieren (z.B. Scratch, Kara, Calliope, …)
  • Kenntnisse in der Dokumentation (Verfassen von Berichten, Erstellen von Prä- sentationen, digitalen Tagebüchern, u.ä.)

7. Bauanleitungen und Erläuterung der Funktionsweise

Die Anleitungen zum Zusammenbau und zur Programmierung der technischen Kom- ponenten sowie die Erläuterungen zur Funktionsweise des Pegelstandmessgerätes stammen von Fabian Krass und der IoT-Werkstatt des Umwelt-Campus Birkenfeld.



benötigte Hardware (Bauteile) + Software:

vgl. Kap.6

Beispiel für ein zusammengebautes Pegelstandmessgerät:

Hier  wurde der Stromanschluss noch per miniUSB-Kabel (schwarzes Kabel unten  rechts im Bild) gewährleistet. Im normalen Betrieb würden die Kabel (mit  schwarzem Pfeil gekennzeichnet) eingesteckt werden.

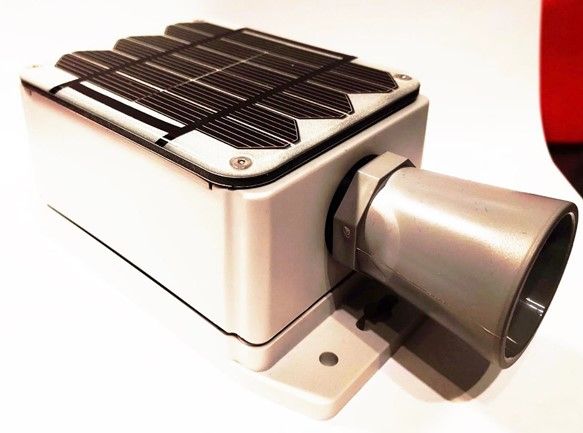

In einer fertigen Box verbaut sieht es dann beispielsweise so aus:

Durch die IoT-Werkstatt des Umweltcampus Birkenfeld kann in Zukunft auch folgen- der Bausatz für eine Box aus Plexiglas bezogen werden:

Funktionsprinzip:

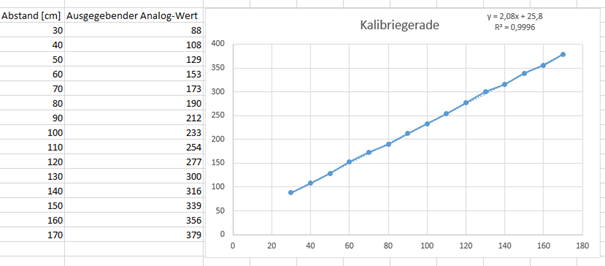

Solarpanel, Batterie und Regelungstechnik sorgen für die Stromversorgung. Der Ultraschallsensor sendet kurze gerichtete Schalwellenimpulse (42kHz) aus, diese reflektieren von Oberflächen und werden wieder aufgenommen. Die Zeitspanne zwischen Abgeben des Impulses und Wahrnehmen des Echos ergibt geteilt durch die Geschwindigkeit den Abstand zum Objekt. Der verwendete Sensor hat auch ein Temperaturmesser eingebaut durch den Störfaktoren, wie schwankende Temperatu- ren, in Echtzeit ausgeglichen werden können. Der Sensor gibt nach Messungen einen analogen Wert weiter der zuerst keine Aussagekraft hat. Er muss konvertiert werden. Dafür wurde der Sensor auf verschiedenen Abständen gegenüber einer Wand platziert und der ausgegebene Wert abgelesen. Daraus wurde eine Kalibriergerade erstellt und die Formel zur Umrechnung des interpretierbaren Ergebnisses ermittelt. Die Formel wird anschließend im Software-Teil verwendet.

Der ermittelte Wert wird per LoRaWAN übermittelt, das installierte FeatherShield ist dabei der Sender.

LoRaWAN steht für Long Range Wide Area Network, hierbei werden die zu übermittelnden Daten sehr langsam Übertragen dafür ist die Reichweite aber sehr hoch. Da der Sensor nur sehr geringe Datenmengen überliefern muss, ist das eine sehr gute Option.



Der FeatherWing an unserer Box braucht aber natürlich auch einen Empfänger, hierfür werden sogenannte Gates benutzt. Die Gates bilden den Übergang zwischen unseren Boxen und dem Internet. Ein Gate deckt einen Bereich von 2-40km ab (abhängig von Höhenlage als auch Faktoren wie der umliegenden Topographie oder der Bebauung).



Software:

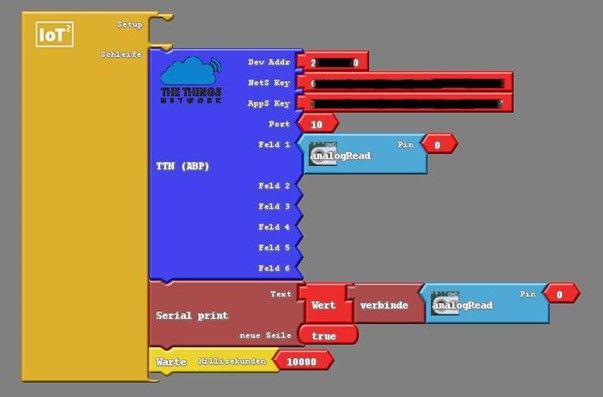

Arduino-Programm:

Die Software zum Auslesen und Übermitteln der Sensor-Daten ist recht kurz.



Der dunkelblaue Teil mit Keys und Adressen ist nötig damit der FeatherWing weiß wohin er die Daten schicken muss und das Gate erkannt wird.



AnalogRead ist das Auslesen der Messwerte des Sensors



SerialPrint gibt das Messwertergebnis aus (abrufbar über MiniUSB Schnittstelle) und ist theoretisch obsolet, sobald das Gerät installiert ist, ist aber notwendig zur Kalibrierung



Der Warte-Befehl gibt in Millisekunden den Zeitabstand zwischen 2 Messungen an

TTN-Network:

Wurde der Abstand gemessen und als Analog-Wert an das Gate übertragen wird es von diesem über das Internet weitergeleitet.

Erste Station ist hier: https://www.thethingsnetwork.org/

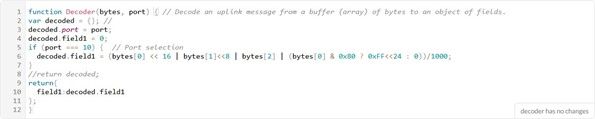

Hier wird das Gate registriert. Kommt ein Messwert des registrierten Gates an wirddieses zuerst dekodiert. Dies ist notwendig, da das Signal als 24Bit Integer (Festkomma) versendet wird. Durch den Decoder wird daraus wieder eine einfacher les-bareFließkommazahl.

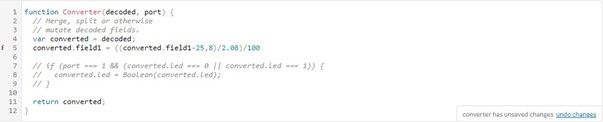

Als nächstes muss dieser AnalogWert aber auch noch in eine interpretierbare Größe konvertiert werden. Das heißt in einen Abstand in Metern. Dafür wird auf derselben Plattform ein Konvertierer benutzt der die aus der Kalibriergerade herausgehenden Formel verwendet.

Ab hier können Messwerte für alle weiteren Applikationen weitergeleitet werden. Die Werte können gespeichert, visualisiert oder mit anderen Daten wie Wetterdaten kombiniert werden.



In der Kombination mit Wetter- und Topographiedaten könnten Modelle erstellt wer- den die sehr präzise Aussagen darüber zulassen wie viel Niederschlag an welchen Orten bei welchen Pegelständen der Flüsse zu welchen Auswirkungen führen. Dar- über ließen sich auch Frühwarnsysteme einrichten, die vollautomatisch bei grenzwer- tigen Pegelständen beziehungsweiße bei prognostiziert hohen Ständen Alarm auslö- sen und zum Beispiel, SMS, E-Mails o.ä. versenden.



ThingSpeak:

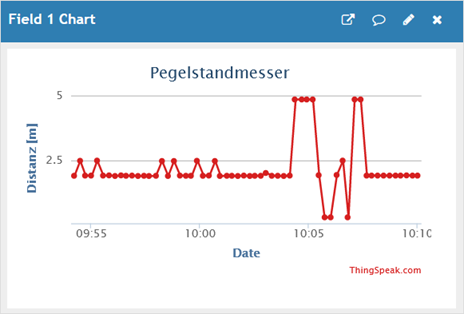

Die Visualisierung wurde hier beispielhaft gezeigt:

Hinweis

Erstellt durch die Plattform

https:\/\/thingspeak.com

und genau dies hier zu finden auf

https:\/\/thingspeak.com\/channels\/1288606

(Es handelt sich um Test-Daten innerhalb eines Gebäudes, keine Real-Daten)

8. Arbeitsaufträge für die Schüler

Gruppe 1: Zusammenbau der technischen Komponenten:

Arbeitsaufträge:



  1. Baut alle technischen Komponenten der Pegelstandmessgeräte gemäß der An- leitung von Fabian Krass bzw. des Umwelt-Campus zusammen.
  2. Bereitet die Box für den Zusammenbau aller Komponenten durch die Gruppe 3 vor.
  3. Erstellt eigene Bauanleitungen zum Zusammenbau der technischen Komponen- ten und der Vorbereitung der Box.
  4. Unterstützt die „Gruppe 4: Dokumentation des Projekts“ bei ihrer Arbeit (z.B. durch Bilder, Berichte, Interviews, …)



Bauanleitungen und Anleitungen zur Programmierung:

vgl. Anleitung von Fabian Krass in Kap. 9

Gruppe 2: Programmierung:

Arbeitsaufträge:



  1. Ladet die benötigte Software herunter, entpackt die ZIP-Dateien und installiert die Programme bzw. Treiber.
  2. Programmiert alle technischen Komponenten (gemäß der Anleitung von Fabian Krass bzw. des Umwelt-Campus).
  3. Erstellt eine eigene Anleitung zum Zusammenbau und der Programmierung der technischen Komponenten.
  4. Unterstützt die „Gruppe 4: Dokumentation des Projekts“ bei ihrer Arbeit (z.B. durch Bilder, Berichte, Interviews, …).



Bauanleitungen und Anleitungen zur Programmierung:

vgl. Anleitung von Fabian Krass in Kap. 9

Gruppe 3: Zusammenbau aller Komponenten:

Arbeitsaufträge:



  1. Baut alle Komponenten des Pegelstandmessgeräte zusammen.
  2. Überprüft die Funktionsfähigkeit des Messgerätes.
  3. Übermittelt eventuelle Änderungswünsche an “Gruppe 1: Zusammenbau aller technischen Komponenten“.
  4. Übermittelt eventuelle Änderungswünsche an “Gruppe 2: Programmierung der technischen Komponenten“.
  5. Erstellt eine eigene Anleitung zum Zusammenbau.
  6. Unterstützt die „Gruppe 4: Dokumentation des Projekts“ bei ihrer Arbeit (z.B. durch Bilder, Berichte, Interviews, …).

Gruppe 4: Dokumentation des Projekts:

  1. Dokumentiert den Verlauf des gesamten Projekts. Wählt dazu geeignete Do- kumentations- und Präsentationstechniken aus. (z. B. Fotodokumentationen, Bericht über die Bedeutung des Projekts/der Ge- räte, Berichte über die einzelnen Gruppen und ihre Aufgaben/Tätigkeiten, Be- richt über den Besuch am Umwelt-Campus/durch den oder beim Schreiner,
  2. Unterstützt die einzelnen Gruppen bei der Erstellung von eigenen Bau- bzw. Programmieranleitungen. (z. B. Erstellung des Layouts der Anleitungen, Hilfe beim Erstellen von Erklärvideos, …)



Bereitet eine Abschlusspräsentation für die Präsentation des Projekts vor Vertretern der Schulleitung, des Umwelt-Campus, der Wirtschaftsförderung, ggf. Mitschülern und ggf. Eltern vor. (z. B. PPP + Vortrag, Film, Kombination aus beidem, …)

9. Mögliche Kriterien zur Benotung

Gruppe 1 - 3: Zusammenbau der technischen Komponenten + Programmierung+ Zusammenbau aller Komponenten:

  • Auswahl geeigneter Werkzeuge (Lötkolben, …)
  • Richtiger und sicherer Umgang mit dem ausgewählten Werkzeug
  • Genauigkeit/Sorgfalt
  • „Stabilität“ der Lötstellen
  • Funktionalität/Zweckmäßigkeit
  • Übersichtlichkeit (v.a. bzgl. der Kabel)
  • Schwierigkeitsgrad (z.B. Werden alle Komponenten selbst programmiert, oder werden fertige Programme des Umwelt-Campus übernommen?; …)



Gruppe 4: Dokumentation des Projekts

  • Auswahl geeigneter Dokumentations- und Präsentationstechniken
  • Richtiger und sicherer Umgang mit den gewählten Dokumentations- und Präsenta- tionstechniken
  • Genauigkeit/Sorgfalt
  • Ästhetik
  • Nutzbarkeit der Dokumentation für den „Nachbau“
  • Beachtung aller Urheberrechte, Angabe aller Quellen, richtige Zitation, …
  • Schwierigkeitsgrad (z.B. wurden aufwendige Animationen, usw. verwendet?; …)

10. Evaluationsfragebogen

Name:

Klasse:

Name des Angebots:

Modulfarbe und Modul:

1. Was habe ich mir von dem Angebot erwartet?

2. Meine Erwartungen haben sich:

in besonderem Maße erfüllt

erfüllt

teilweise erfüllt

nicht erfüllt

Begründung:

3. Was ist mir gut gelungen?

4. Was ist mir weniger gut gelungen? Was würde ich in Zukunft besser machen?

5. Was habe ich neu gelernt?

6. Welche Berufe passen zu diesem Angebot?

Ich kann mir vorstellen in einem dieser Berufe zu arbeiten.

Ich kann mir nicht vorstellen in einem dieser Berufe zu arbeiten.

7. Das Angebot war:



sehr

ziemlich

weniger

gar nicht

spannend









interessant









anstrengend









herausfordernd









wichtig für die Zukunft









lehrreich









x
