1 Das Gehäuse

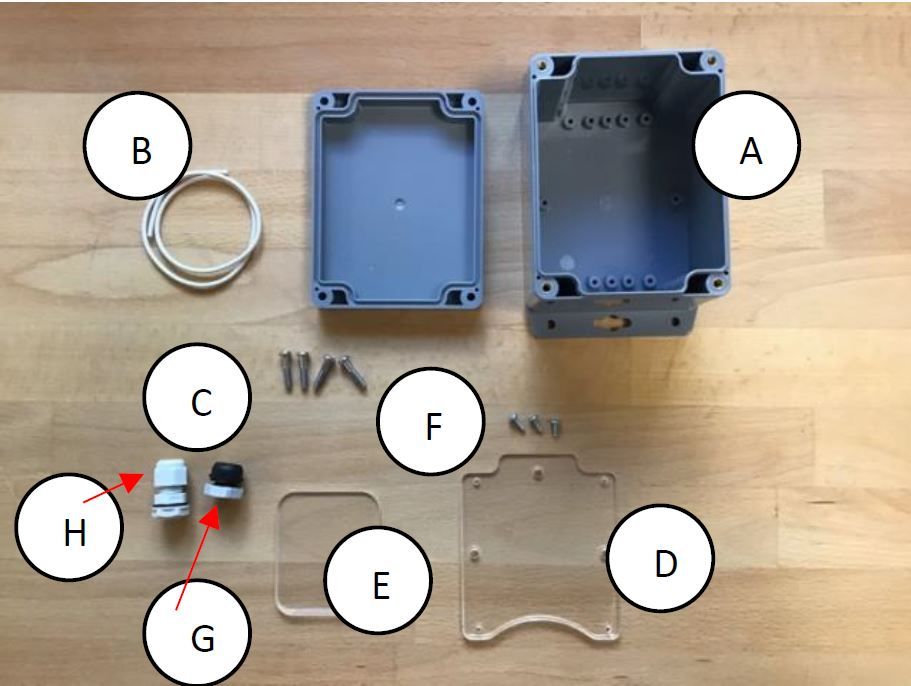

Um das Gehäuse zu montieren, benötigt man folgende Bauteile:
- Industriegehäuse mit Deckel (A)
- Dichtung (B)
- 4 Schrauben M3x17 (C)
- Adapterplatte (D)
- Abstandhalter klein 54x64mm (E)
- 3 Schrauben M3x9 (F)
- Druckausgleichschraube (G)
- Kabeldurchführung (H)

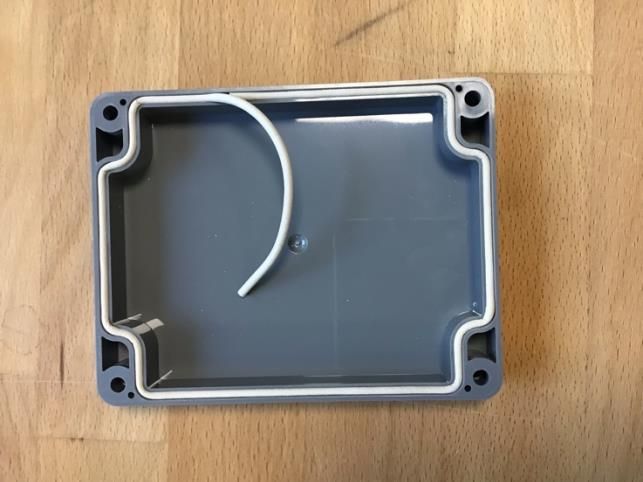

Die Dichtung (B) in die Aussparung des Gehäusedeckels eindrücken.

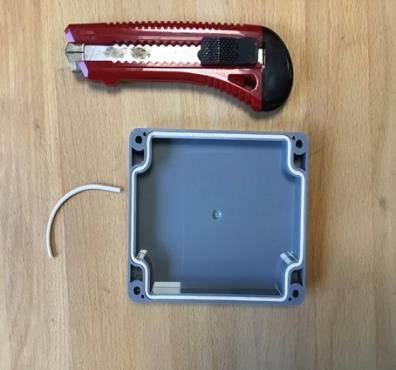

Die Dichtung (B) mit dem Cuttermesser auf die passende Länge kürzen.
Vor der Montage vorbereiten: Adapterplatte (D) und Gewindeschneider M3 für den nächsten Schritt bereitlegen.

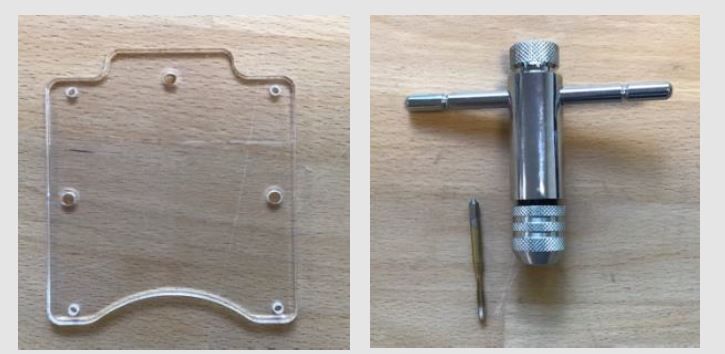

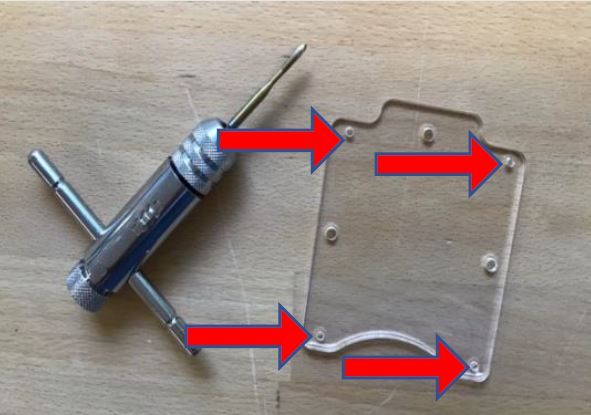

Mit dem Gewindeschneider M3 in die vier äußeren Ecken der Adapterplatte
(D) ein Gewinde schneiden. Hier wird später die Platine mit den Kunststoffschrauben fixiert.

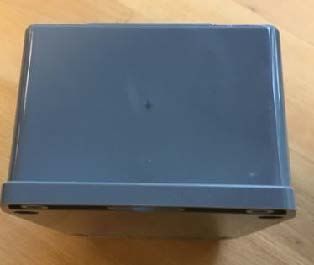

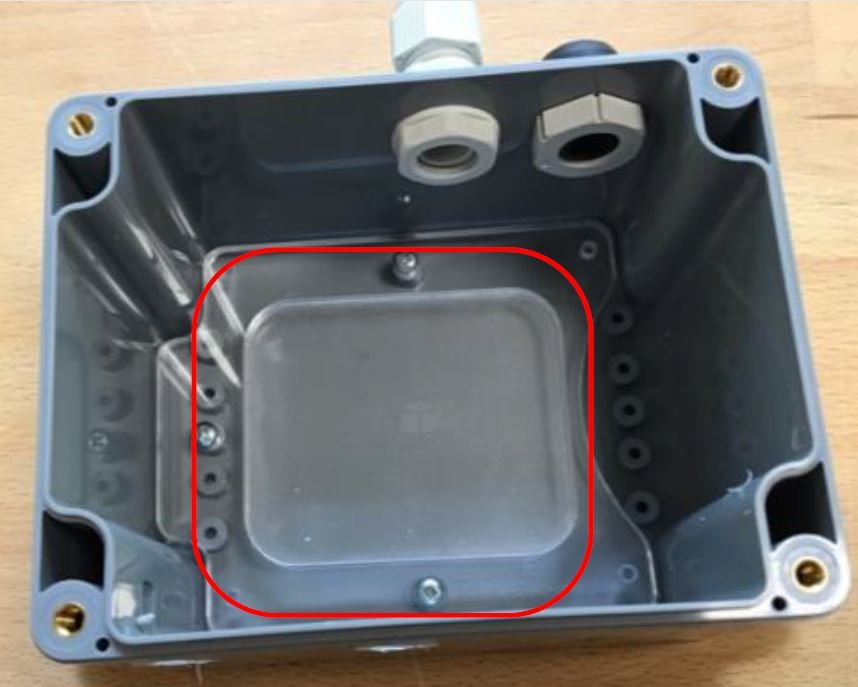

Am Gehäuse (A) auf einer der Stirnseiten mittig die Bohrung anzeichnen. Je nach zur Verfügung stehenden Bohrern evtl. mit kleinerem Durchmesser vorbohren und danach mit einem Stufenbohrer auf 28mm aufbohren. Die Bohrung im Anschluss ggf. entgraten. In die Öffnung wird später der Sensor montiert.

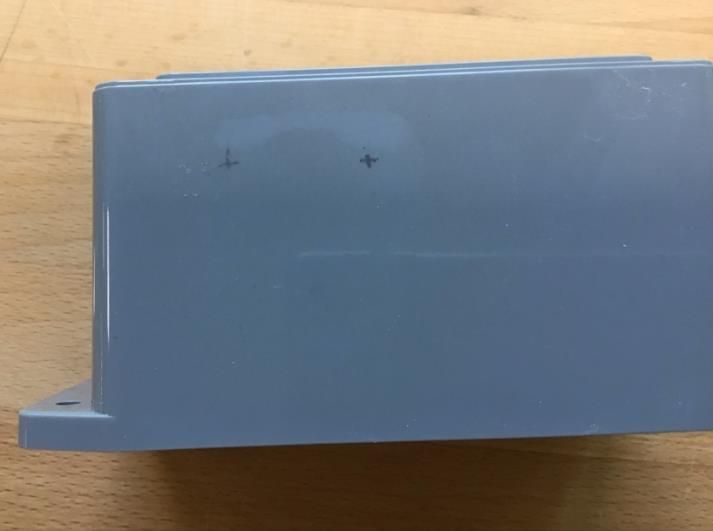

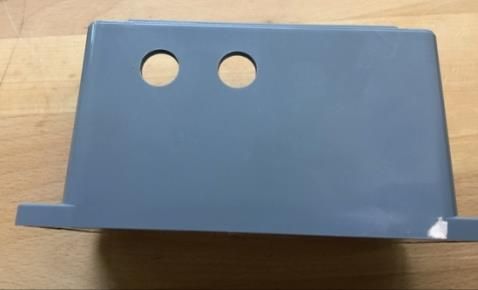

Am Gehäuse (A) werden jetzt die Bohrungen für die Druckausgleichschraube (G) sowie die Kabeldurchführung (H) vorbereitet und gebohrt. Hierzu wie im Bild anreißen und mit jeweils 12mm Durchmesser aufbohren. Die Bohrungen danach ggf. entgraten.

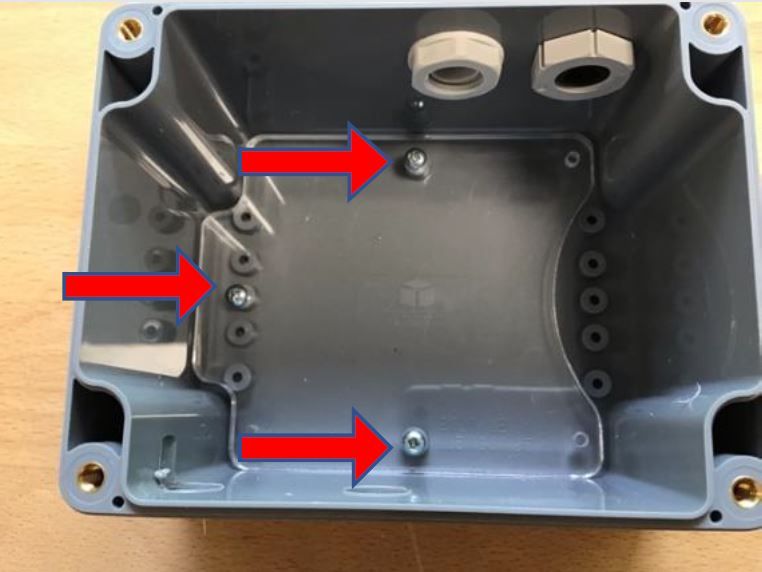

Die. Vorbereitungen sind abgeschlossen und die Montage dieser Baugruppen kann beginnen. Die Adapterplatte (D) wird mit den 3 Schrauben (F) M3 x 9mm im Gehäuse (A) befestigt. Die entsprechenden Bohrungen sind vorbereitet.

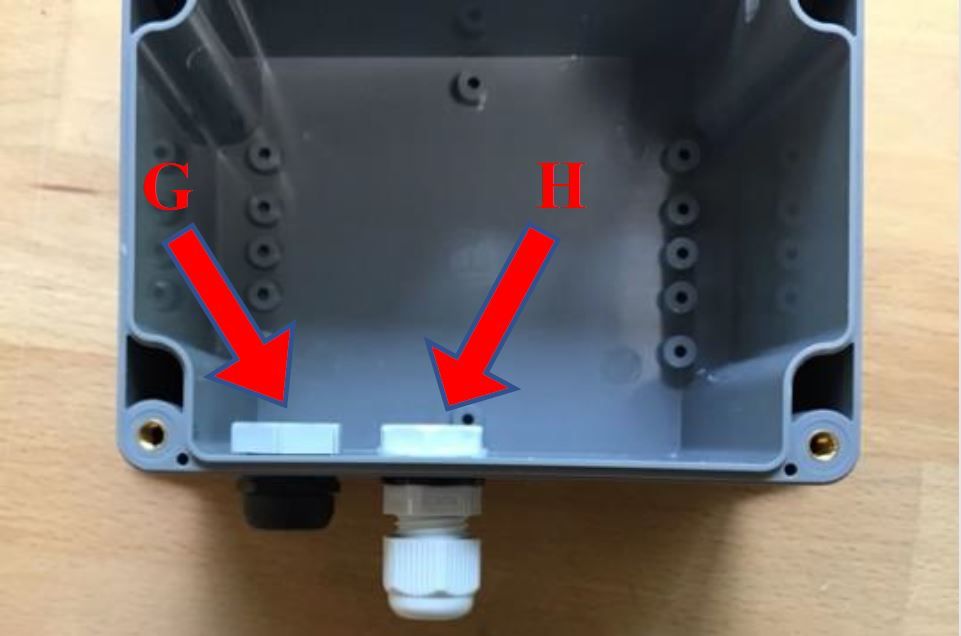

Die Druckausgleichschraube (G) sowie die Kabeldurchführung (H) in den beiden seitlichen Bohrlöchern montieren. Auf richtigen Sitz der Dichtung achten. Kunststoffmutter auf der Innenseite nicht zu fest anziehen.
Abstandhalter (E) lose auf die Adapterplatte (D) auflegen, um später einen Kontakt zwischen Platine und den Schrauben der Adapterplatte auszuschließen. Eventuell mit einem doppelseitigen Klebeband fixieren.
2 Die Grundplatine

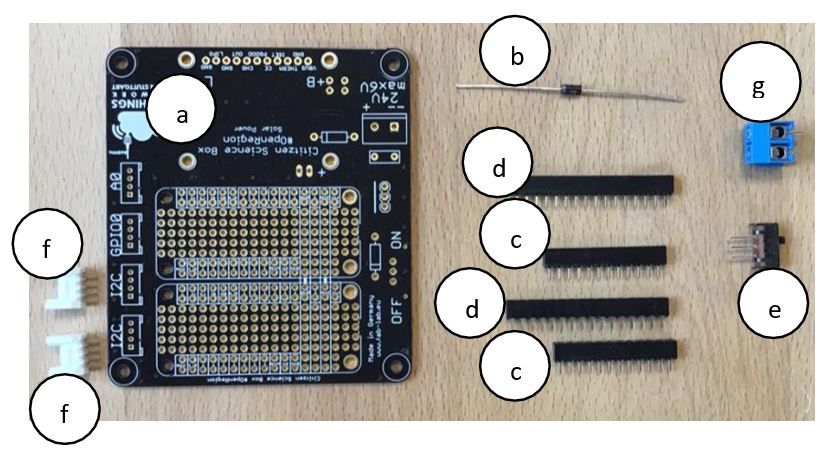

Um die Grundplatine zu montieren, benötigt man folgende Bauteile:
- Grundplatine (a)
- Diode (b)
- 3x Buchsenleiste kurz (c)
- 2x Buchsenleiste lang (d)
- Schalter (e)
- 2x Stecker (f)
- 1x blaue Lüsterklemme (g)

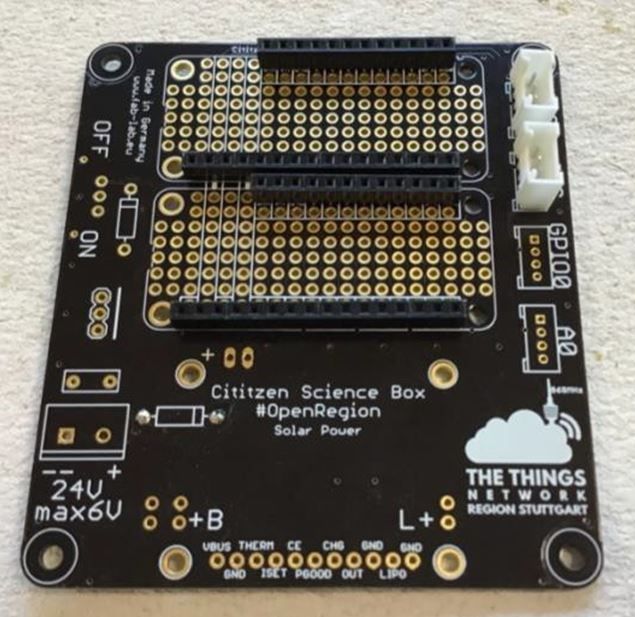

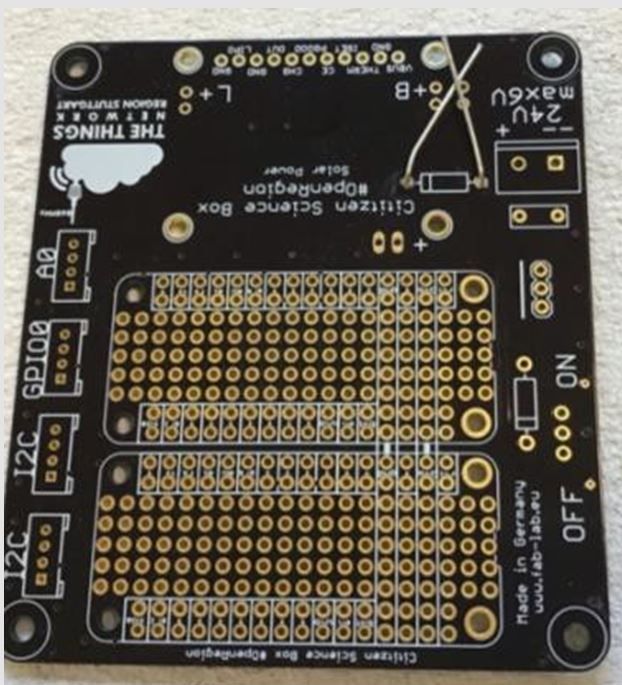

Grundplatine (a) umdrehen und Diode (b) an der angezeichneten Stelle einsetzen. Auf die richtige Richtung achten.

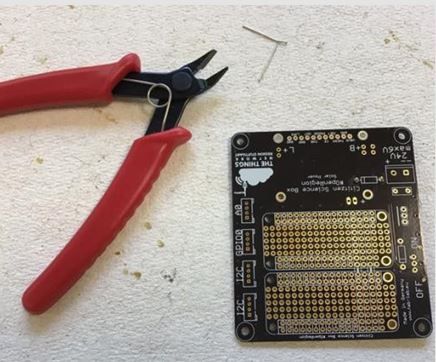

Grundplatine (a) wieder umdrehen und die Diode (b) löten. Überstehenden Draht kürzen.

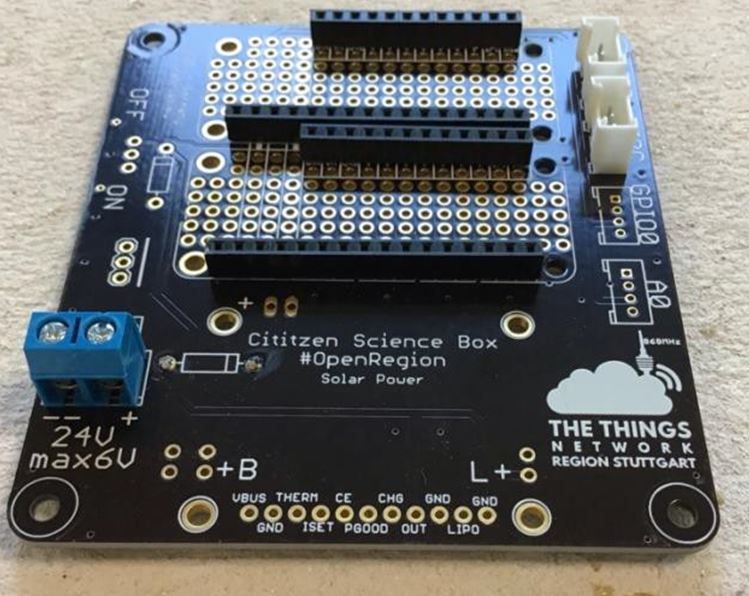

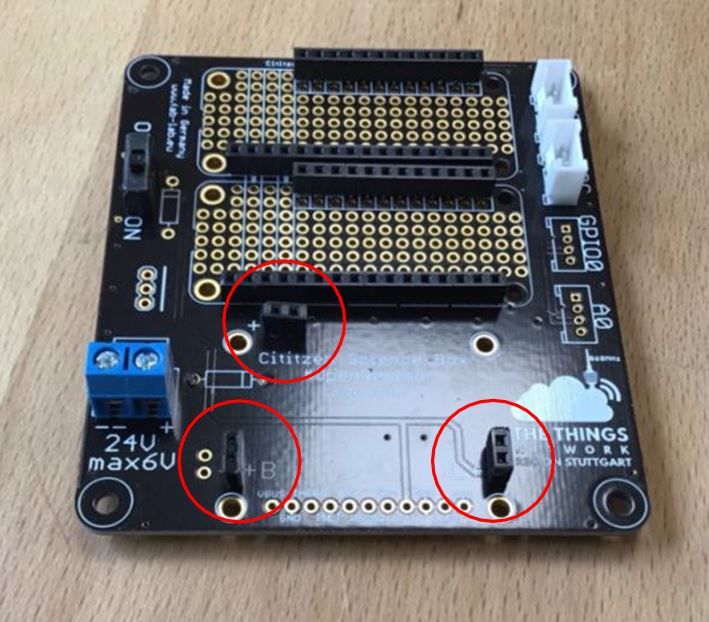

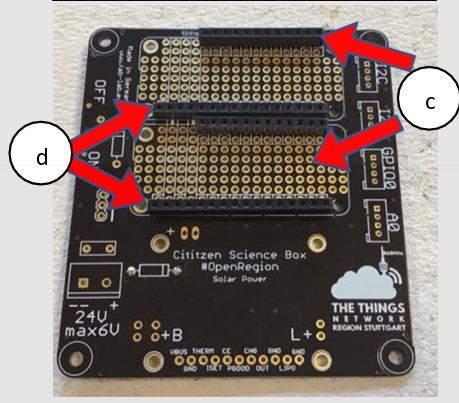

Die Buchsenleisten (c + d) auflöten. Auf die richtige Position achten!
2x Stecker (f) auflöten.
2x Stecker (f) auflöten.
Lüsterklemme (g) auflöten. Darauf achten, dass die Öffnung Richtung Aufschrift „24V“ zeigt.

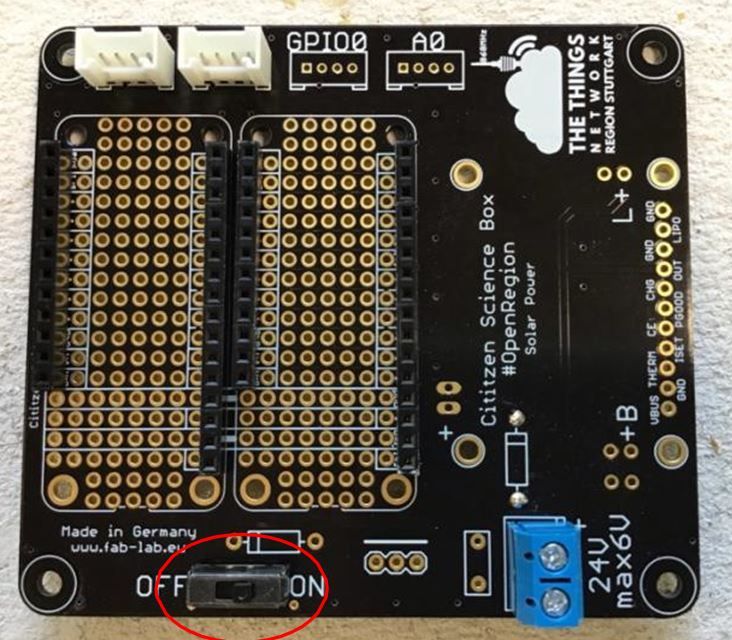

Schalter (e) löten.
Auf der Rückseite den Schalter (e) kürzen, sodass die Füße des Schalters nicht zu lang sind.

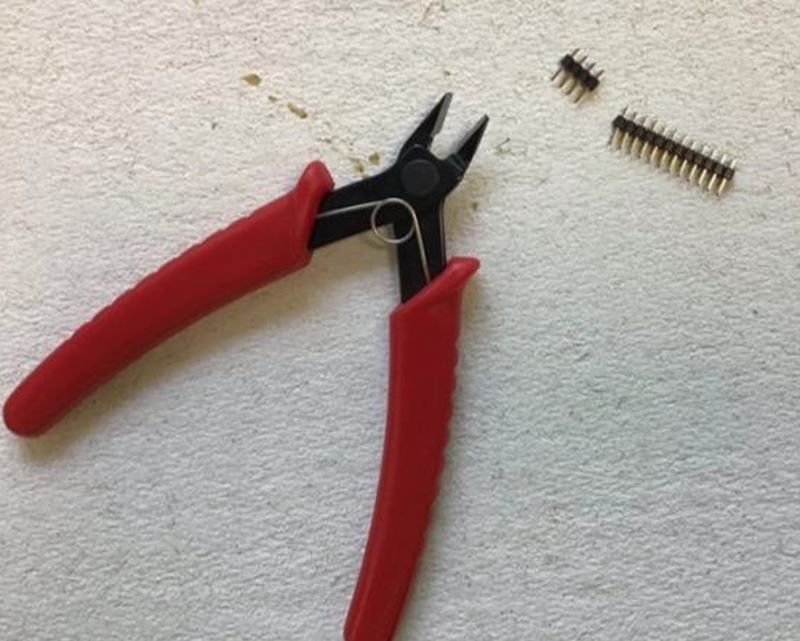

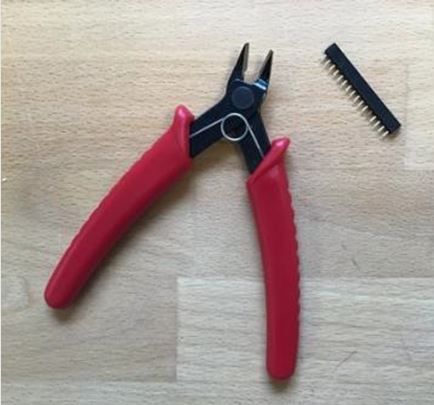

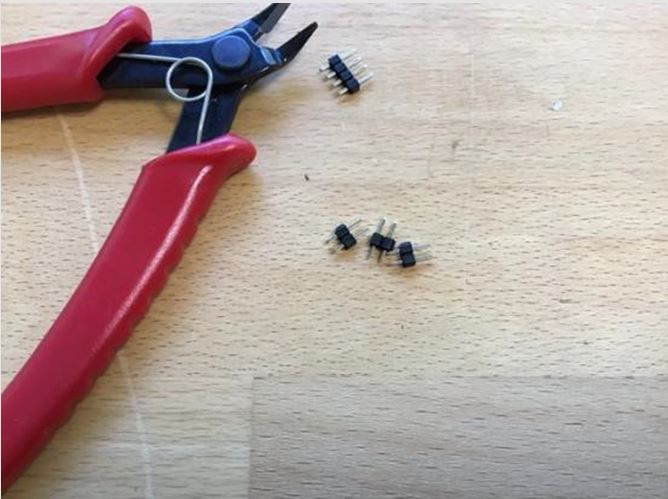

Aus der 3. Buchsenleiste mit einer Zange 3 Stücke mit jeweils 2 Steckleisten schneiden.
Die 3 zugeschnittenen Stücke aus Schritt 17 in die angezeichneten Stellen einsetzen.

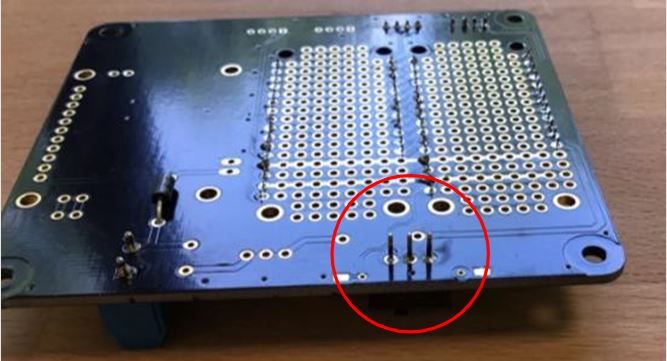

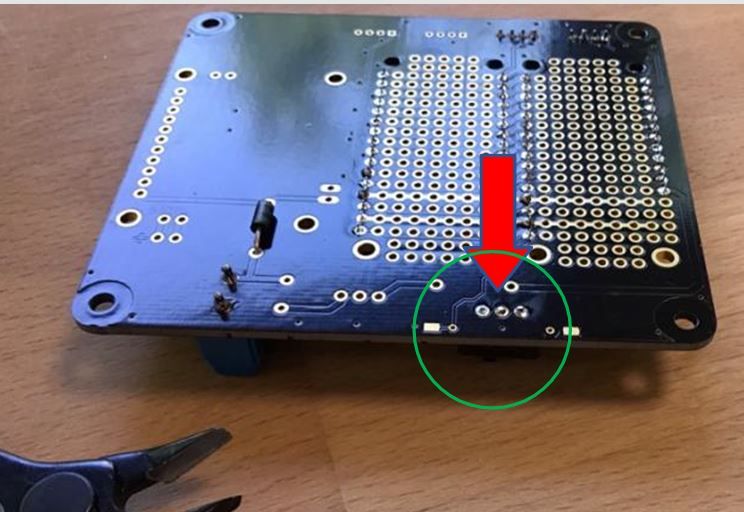

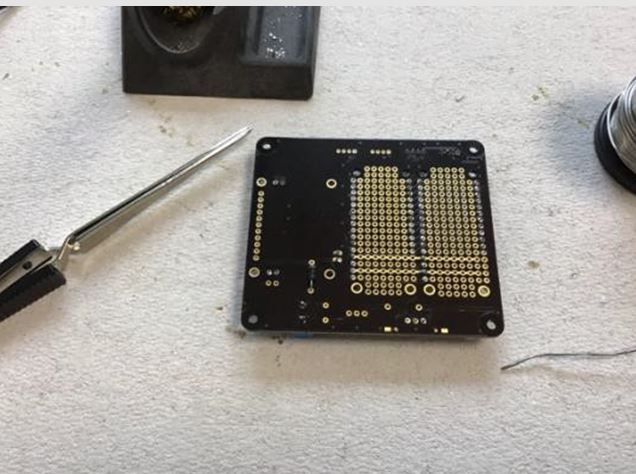

Von der Rückseite aus löten. Gegebenenfalls eine selbsthaltende Pinzette oder einen Platinenhalter nutzen.
3 Der Laderegler

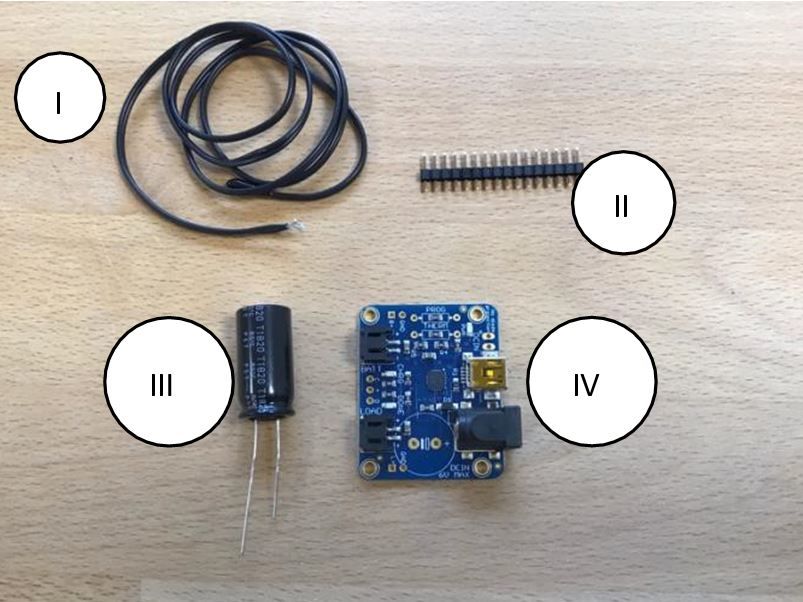

Um die Grundplatine zu montieren, benötigt man folgende Bauteile:

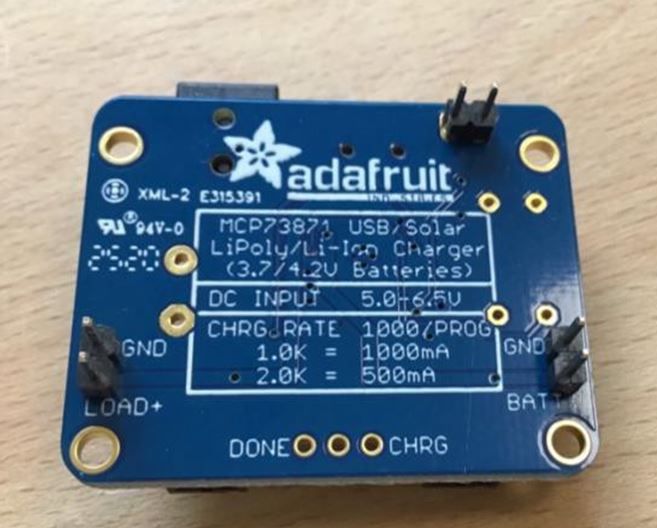

- Temperaturabhängiger Widerstand (I)
- Buchsenleiste (II)
- Kondensator (III)
- Blaue Platine (IV)

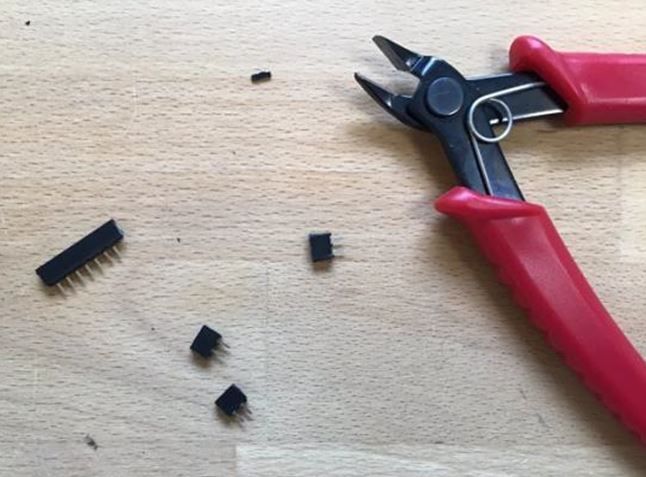

Von der Buchsenleiste (II) 3 Stücke mit jeweils 2 Buchsen abschneiden.
Die 3 Stücke aus Schritt Nr.20 entsprechend der Abbildung einsetzen und löten.

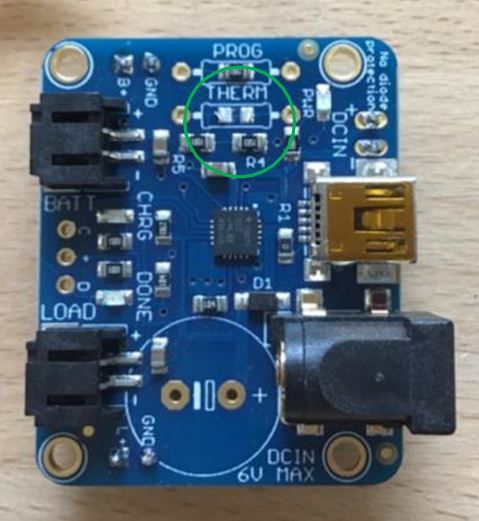

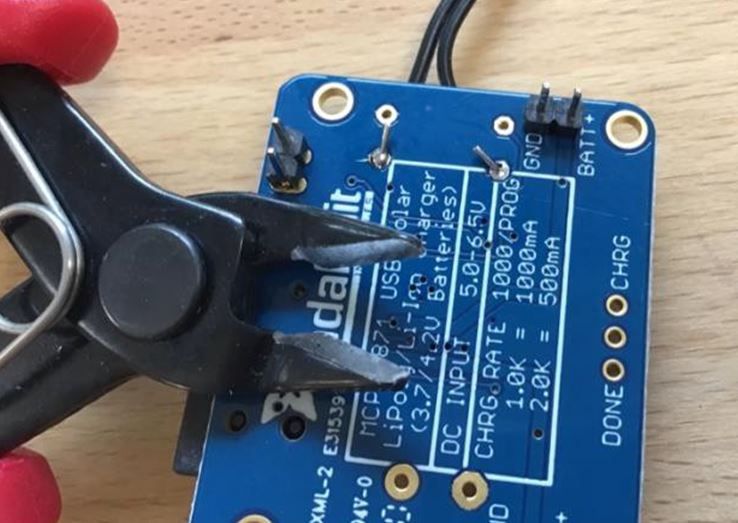

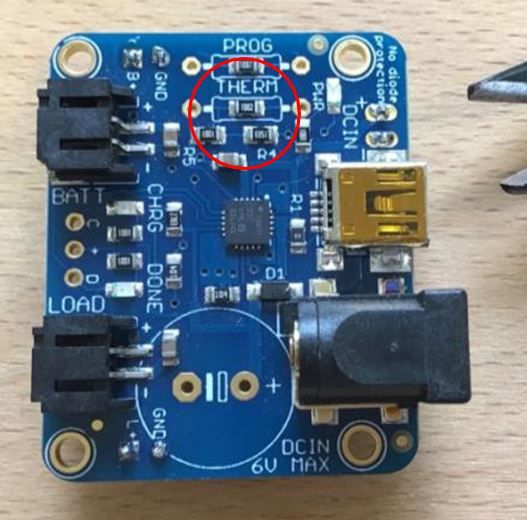

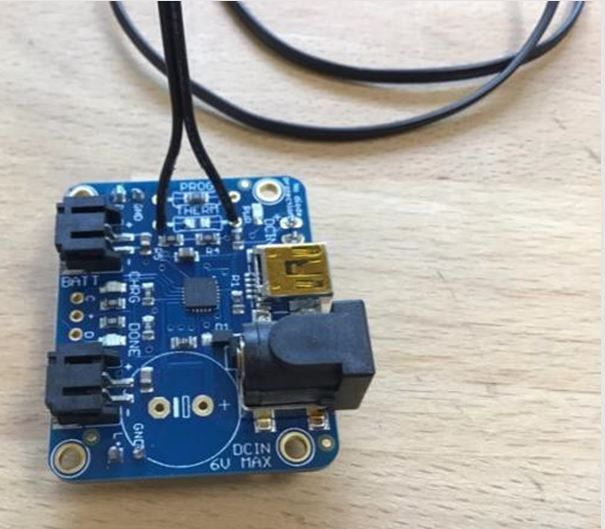

Auf der blauen Platine (IV) den Widerstand bei „Therm“ mechanisch zerstören, zum Beispiel mit einem Flachseitenschneider. Hier wird später der temperaturabhängige Widerstand aufgelötet.
Den Widerstand (I) an die in Schritt 22 bearbeitete Stelle der Platine einsetzen und löten. Die Richtung ist hier egal. Auf der Rückseite den überstehenden Draht kürzen.

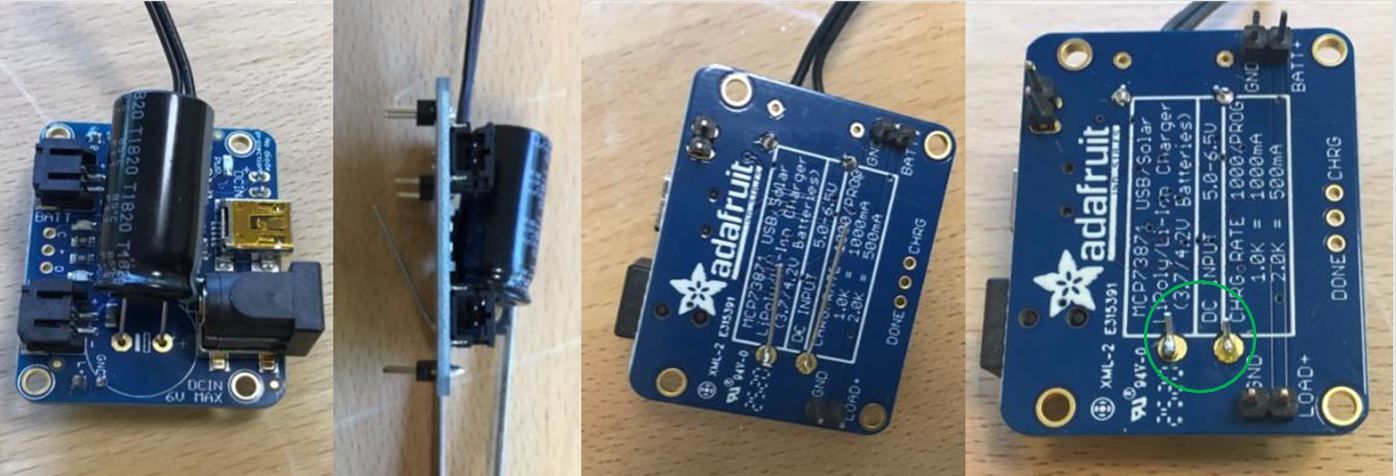

Kondensator (III) in der aufgezeichneten Stelle einsetzen. Auf die richtige Richtung achten! Minuspol ist in der Regel gekennzeichnet und hat das kürzere Bein. Beim einsetzen darauf achten, dass man den Kondensator noch umbiegen kann, damit das Bauteil nicht so hoch ist. Beine entsprechend kürzen.
4 Der Laderegler

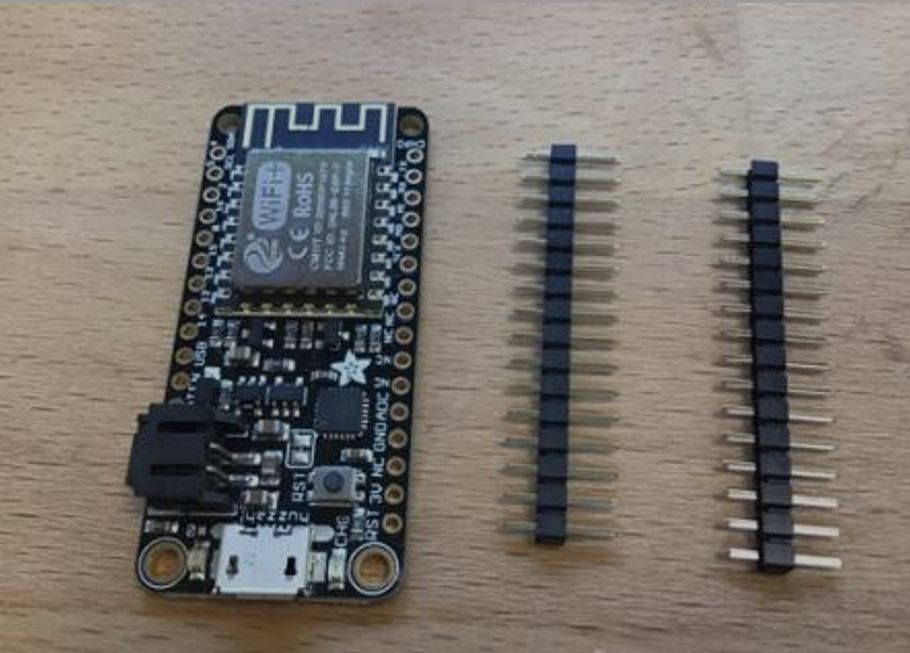

Zur Montage des Prozessors werden folgende Bauteile benötigt:

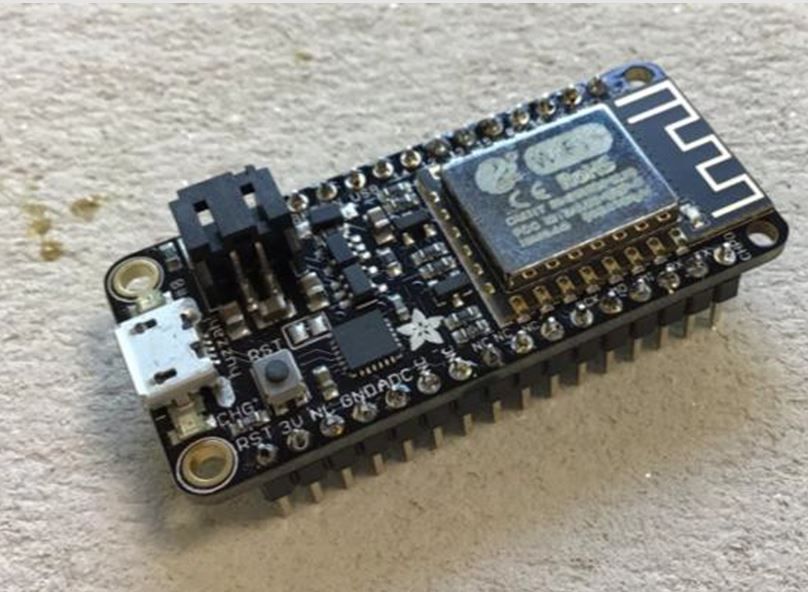

- Prozessorplatine
- 2x Steckschienen

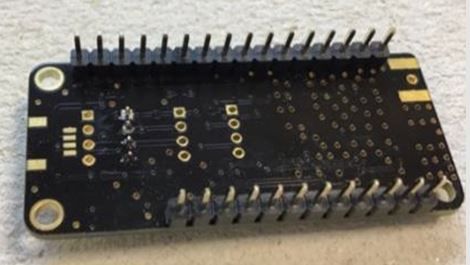

Eine der beiden Steckschienen um 4 Längen kürzen.
Beide Schienen von der Rückseite einsetzen und von oben löten.
5 LoRa Antenne

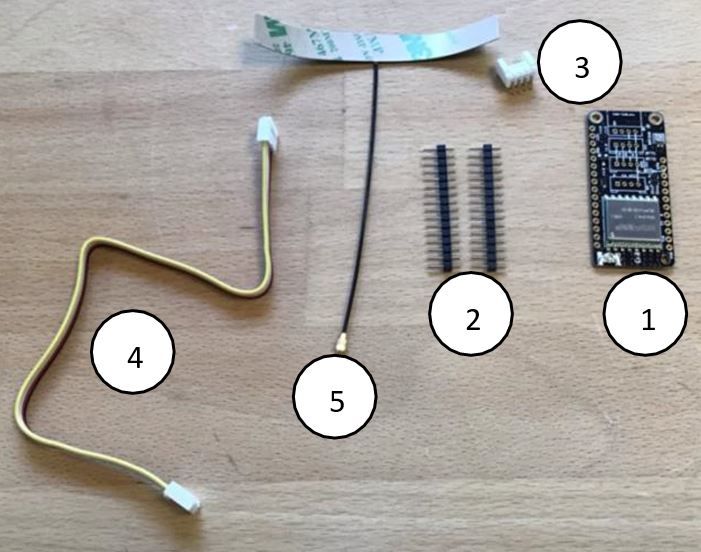

Um die Antenne herzustellen, werden folgende Bauteile benötigt:
- Platine mit Aufschrift RFM 950 (1)
- 2x Steckschienen (2)
- Stecker mit rechtwinkligem Anschluss (3)
- Kabel (4)
- Antenne mit Steckerclip (5)
Eine der beiden Steckschienen um 4 Längen kürzen.
Platine (1) umdrehen und die beiden Steckschienen (2) auf der Rückseite einsetzen und von oben löten.

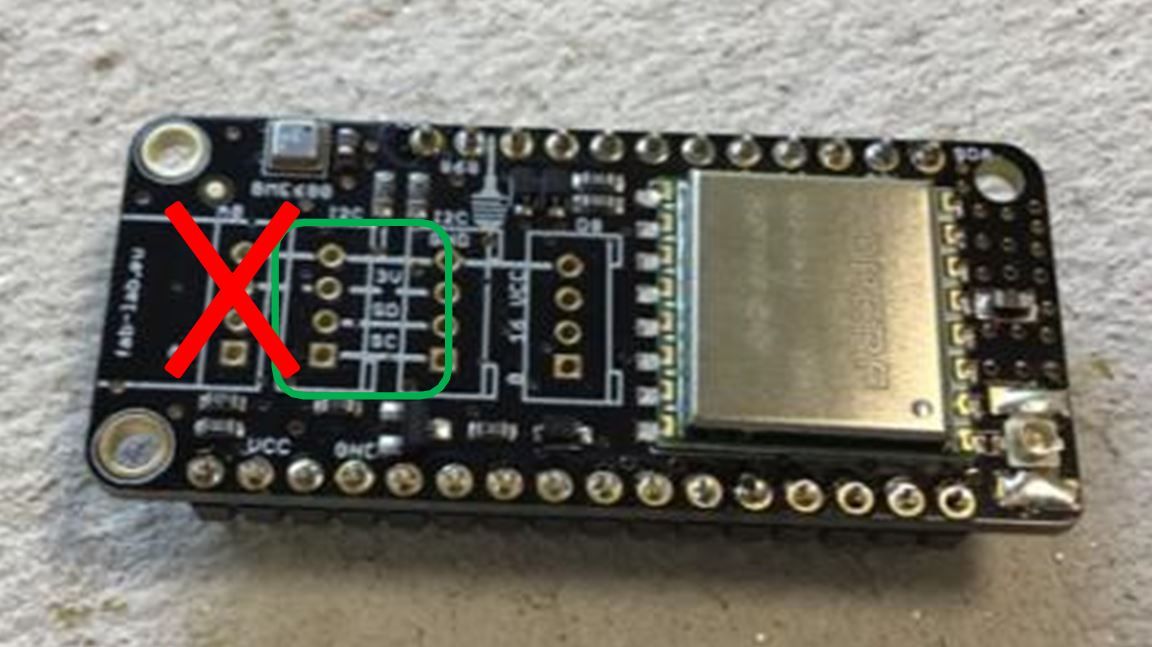

Den Stecker (3) für den Sensor auf die Platine löten. Vorsicht: Den Stecker nicht in die vordere Reihe löten, sondern in die 2. Reihe!

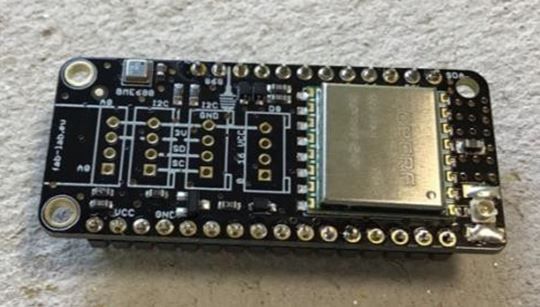

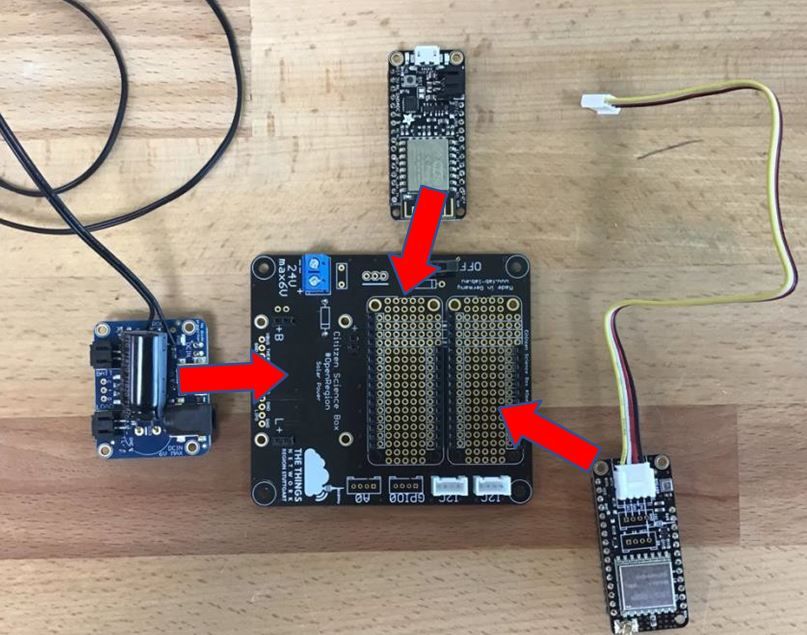

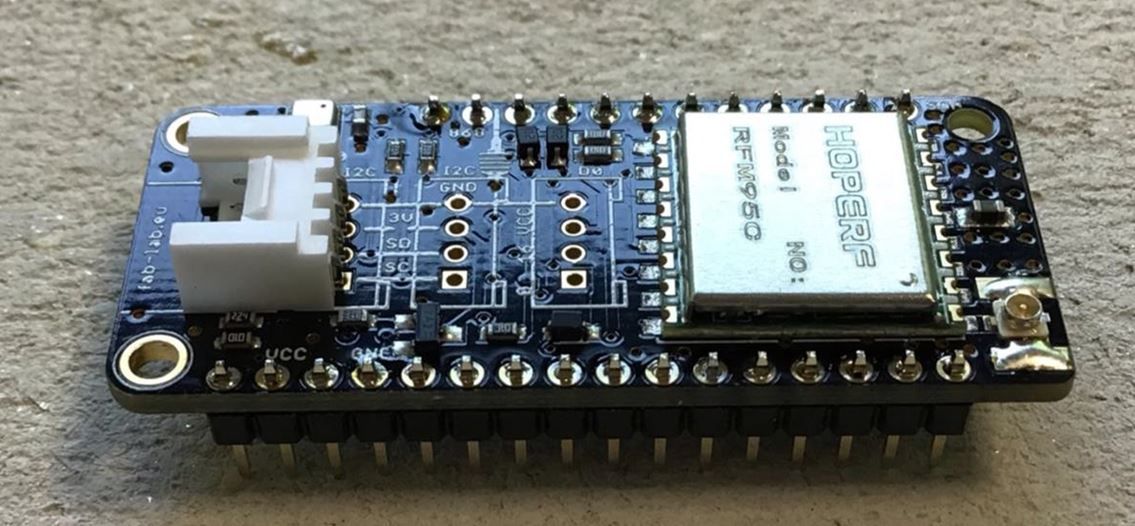

Bauteile wie angezeichnet einstecken.
Kabel (4) und Antenne mit Steckerclip (5) einstecken.
Montage der Baugruppen
Vor der weiteren Montage, insbesondere bevor Spannung
auf die Bauteile kommt, sollte die Software installiert werden!
Vor der Endmontage empfiehlt es sich, nun die Software aufzuspielen. Achtung: Software vor Anschluss des Akkumulators sowie des Solarmoduls aufspielen!

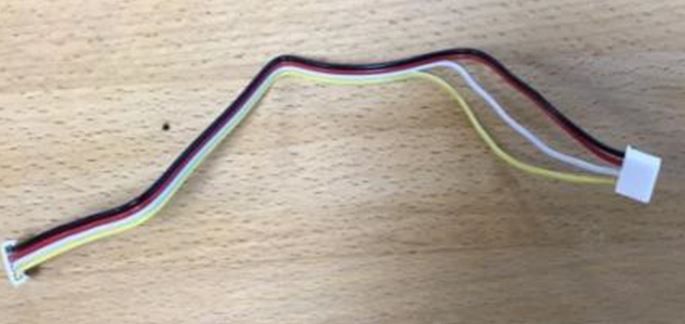

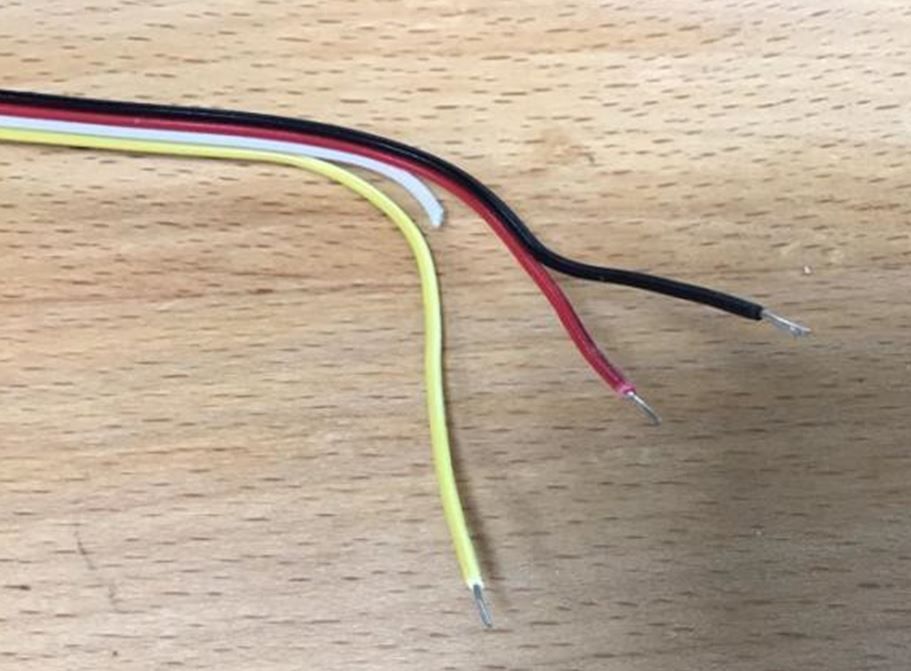

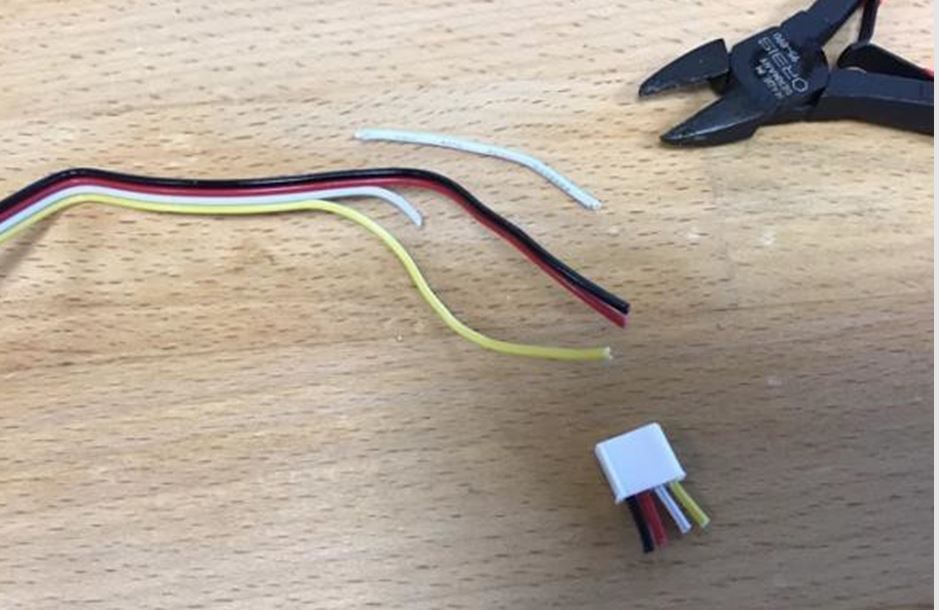

Kabel (4) der LoRa-Antenne nehmen (siehe Punkt V 30) und ein Ende mit einem Seitenschneider abtrennen. Anschließend das weiße Kabel abtrennen sowie die 3 verbleibenden Enden abisolierten.

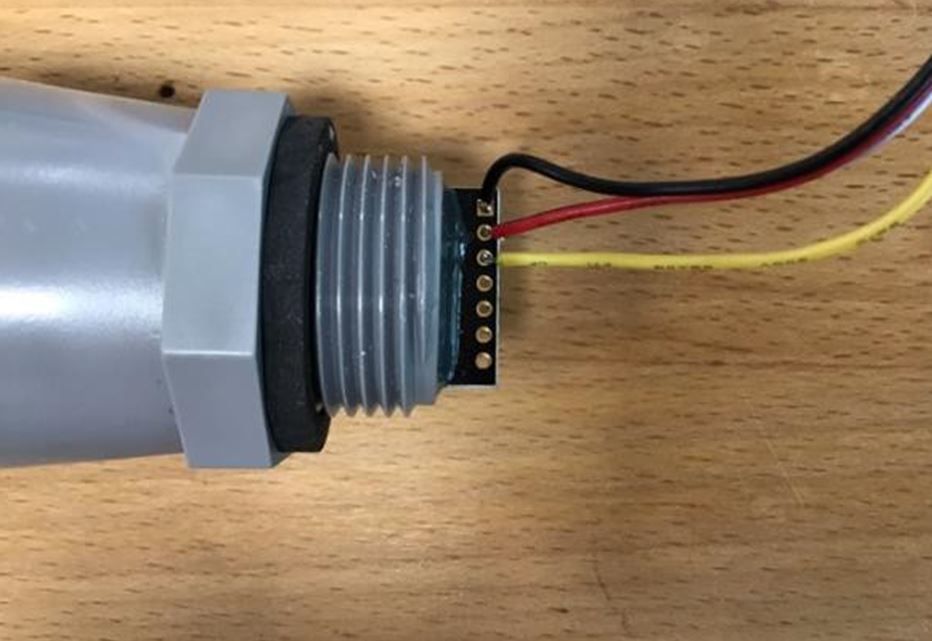

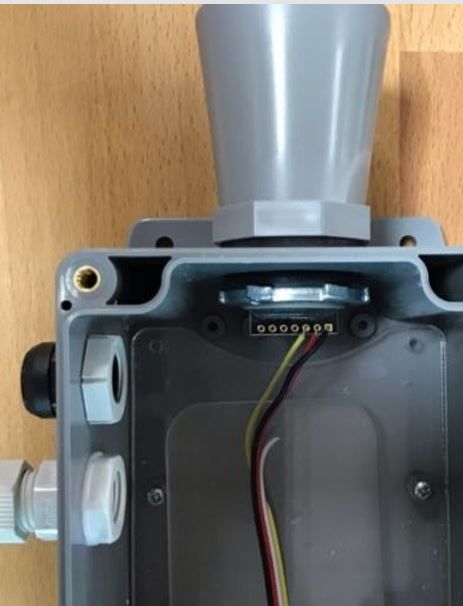

Die 3 verbleibenden Enden am Sensor wie im Bild anlöten. Hinweis: Die oberste Lötstelle am Sensor ist rechteckig, alle anderen rund.
Den Sensor jetzt am Gehäuse festschrauben. Auf richtigen Sitz der Dichtungen achten!

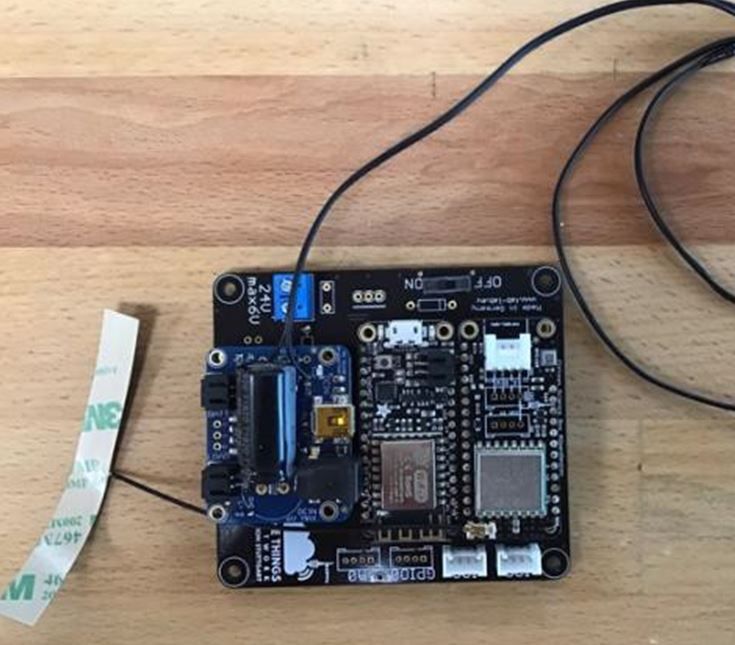

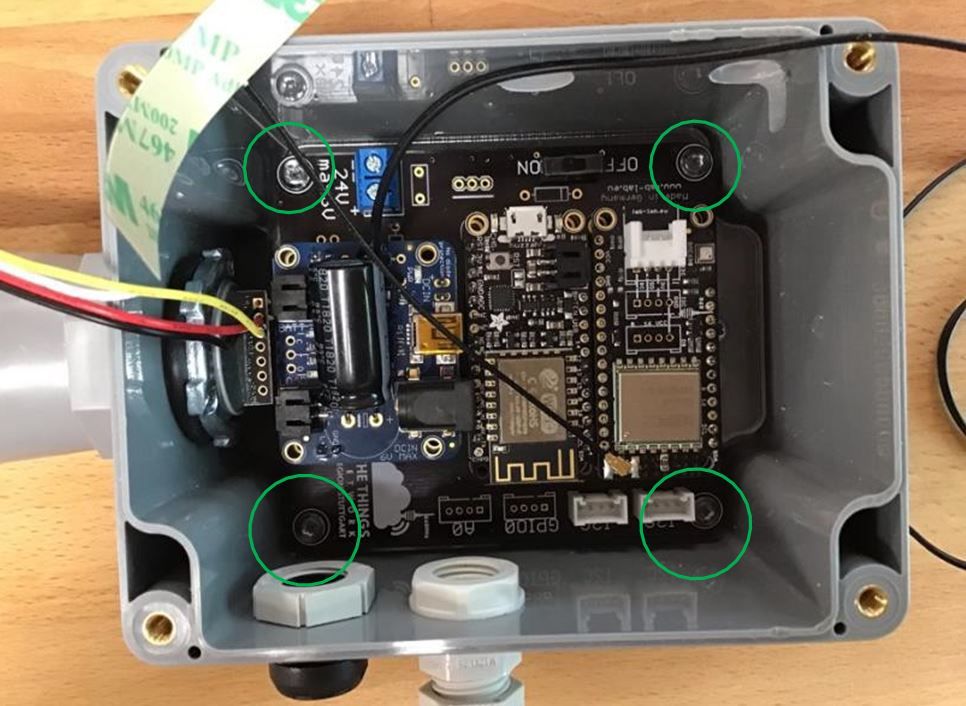

Die unter Punkt 31 montierten Bauteile nun ins Gehäuse einsetzen und mit den 4 Plastikschrauben an der Adapterplatte (D) festschrauben. Auf richtigen Sitz des Abstandshalters (E) achten. (Siehe Punkt 9 unter I. Gehäuse).
Nun kann der Akkumulator eingesteckt werden. Eventuell den Akku mit doppelseitigem Klebeband o.ä. an der Gehäusewand fixieren. Anschließend das Solarmodul an die entsprechenden Gegebenheiten des Standortes anpassen. Möglicherweise muss je nach Standort das Kabel verlängert werden. Als Halterung können die mitgelieferten Kunststoffhalter genutzt werden. Hier sollte eine Absprache mit den kooperierenden Stellen erfolgen.
