Un­ter­su­chung un­ter­schied­li­cher Bat­te­rien

Ma­te­ri­al

Jede Grup­pe nimmt sich fol­gen­de Dinge:

  • 1 Mo­no­zel­len im Ge­häu­se

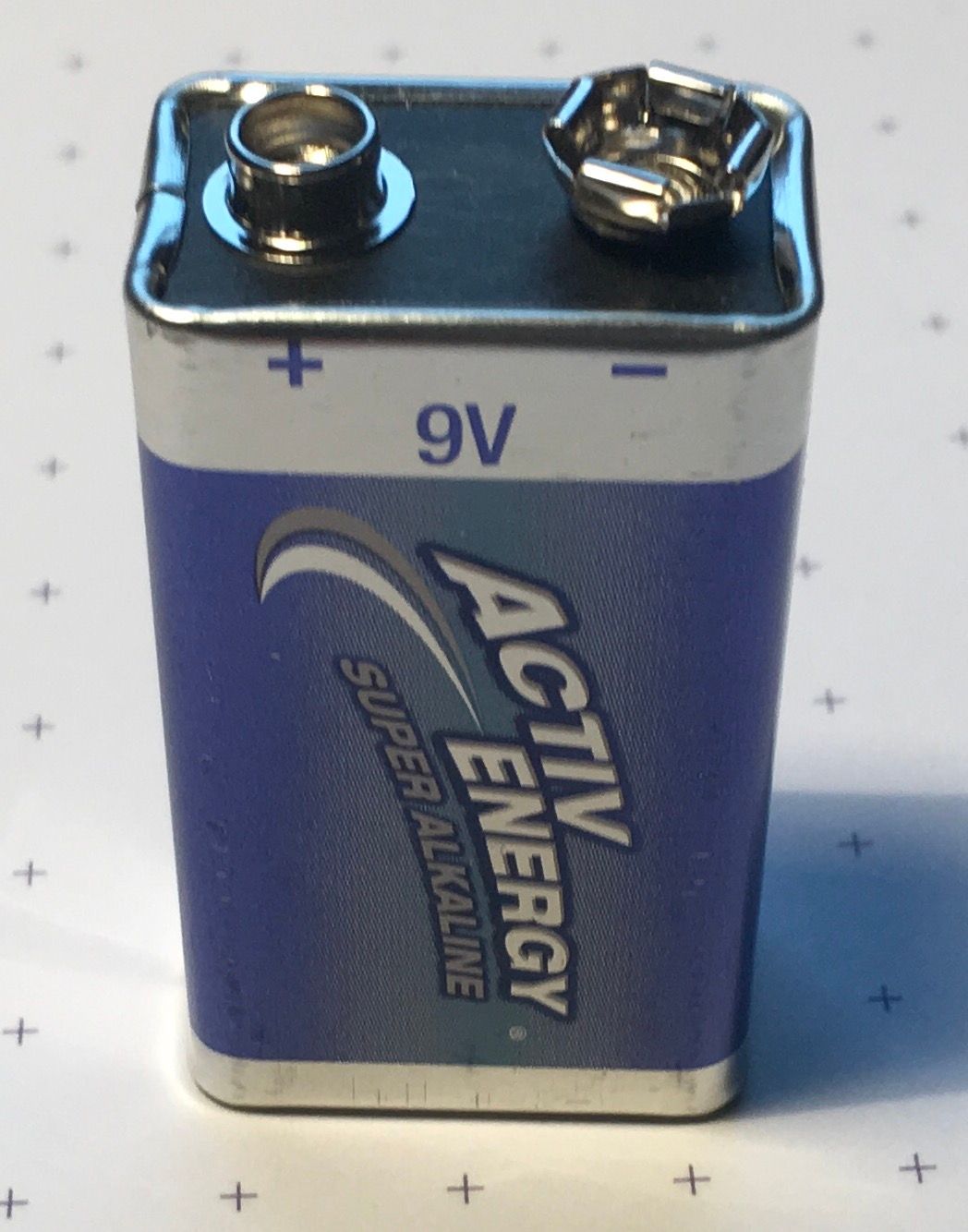

  • 1 Block­bat­te­rie
  • 1 Flach­bat­te­rie
  • 2 un­ter­schied­li­che Birn­chen
  • 1 Mess­ge­rät
  • 1 Steck­brett
  • Kabel und Brü­cken
Blockbatterie

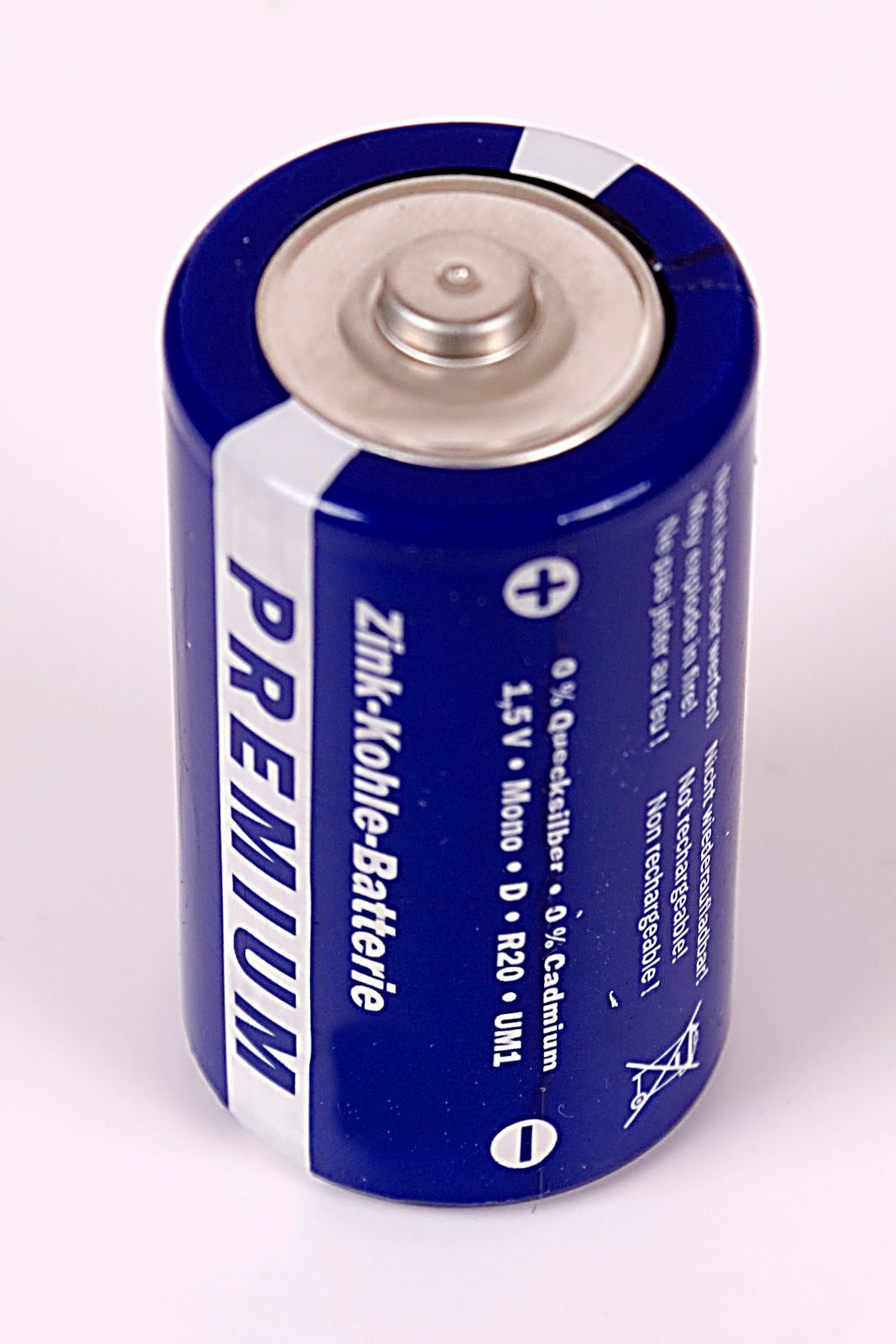

Monozelle

Auf­ga­ben­stel­lung

  • Führt ein Ver­suchs­pro­to­koll
  • Un­ter­sucht die Bat­te­rien auf eine Span­nungs­an­ga­be und no­tiert sie. (Span­nung misst man in der Ein­heit Volt)
  • Messt die Span­nung nach, Die An­lei­tung dazu fin­det ihr unten.
  • Be­treibt jedes der Birn­chen mit jeder der Bat­te­rien. Was be­ob­ach­tet ihr?
  • Was könnt ihr schon al­lei­ne an­hand der Leucht­stär­ke über den je­wei­li­gen Strom sagen? Füllt den Lü­cken­text aus.

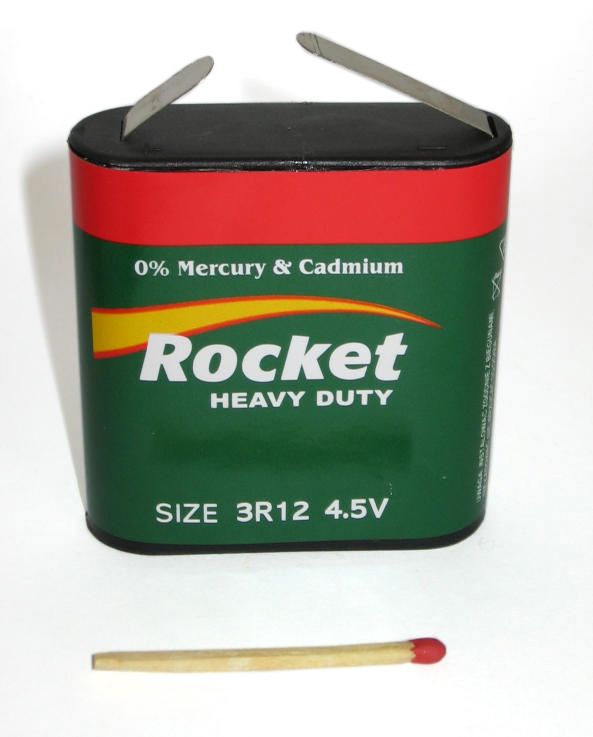

Flachbatterie

Je höher die Spannung einer Strom­quel­le ist, desto höher ist der Strom der durch ein an­ge­schlos­se­nes Bau­teil fließt.

Spannungs messung
  • Über­prüft eure Be­ob­ach­tung, indem ihr je­weils die Strom­stär­ke messt und no­tiert. (Denkt daran, wie man Strö­me misst!)

Span­nungs­mes­sung

Euer Mul­ti­me­ter kann auch Span­nun­gen mes­sen. Da die Span­nung in der Ein­heit Volt ge­mes­sen wird, ist der Mess­be­reich mit einem V ge­kenn­zeich­net. Denkt auch daran mit Mode auf DC (Ǵleich­strom) um­zu­stel­len.

Span­nung wird immer par­al­lel zum Bau­teil (hier Bat­te­rie) ge­mes­sen. D.h. ihr könnt die Span­nung di­rekt an den Bat­te­rie­klem­men mes­sen. Aber nuch wenn ihr wirk­lich im Mess­be­reich für Span­nun­gen seid!

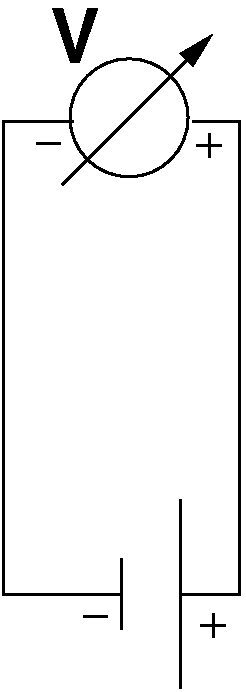

Ein Schalt­bild seht ihr rechts.
