Cal­li­o­pe als Blin­ker

1
Pro­gram­mie­re die LED-​Matrix des Cal­li­o­pe als Blin­ker.
  • Bei Be­tä­ti­gung der Taste A soll ein Pfeil nach links zei­gen.
  • Bei Be­tä­ti­gung der Taste B soll ein Pfeil nach rechts zei­gen.
Blink­fre­quenz (Ein-​Aus-​Verhältnis)

Am auf­fäl­ligs­ten wirkt ein Blin­ken mit  einem Takt­ver­hält­nis von 1:1 (das Si­gnal ist ge­nau­so lange an- wie aus­ge­schal­tet).

So ist zum Bei­spiel in der StVZO § 53a, Ab­satz 4, 2. Punkt, vor­ge­schrie­ben, dass ein Warn­blink­licht mit einer Fre­quenz von 1,5 ± 0,5 Hz blin­ken muss.

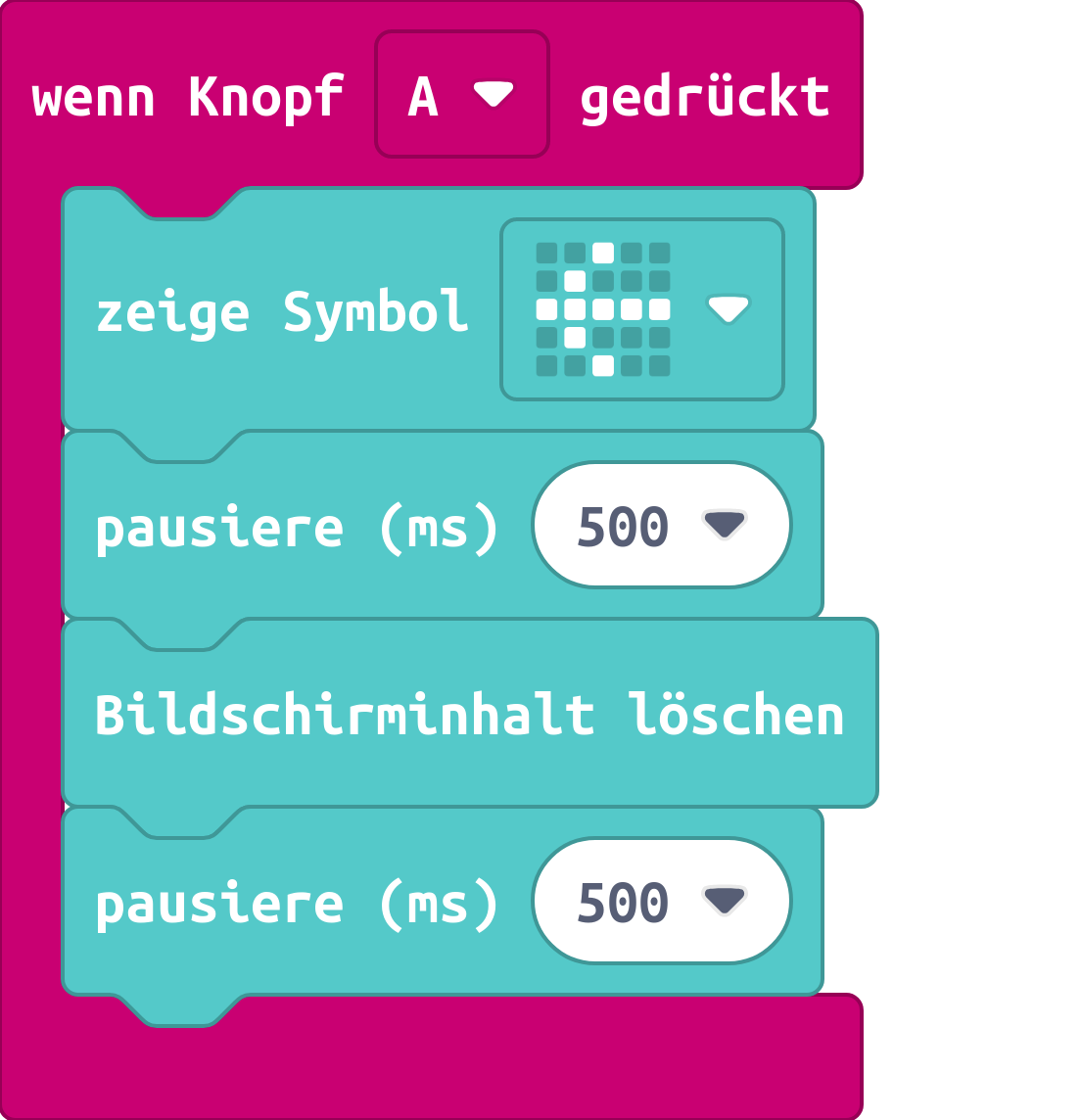

Lö­sungs­bei­spiel für Taste A

Pro­gram­mie­re die Taste B ähn­lich der Taste A.

  • Ziehe dazu "wenn Knopf B ge­drückt" in die Pro­gram­mier­flä­che.

  • Füge "zeige Sym­bol ->" ein.

  • Füge den rest­li­chen Pro­gramm­code wie bei Taste A hinzu.

2
Dru­cke den Schnapp­schuss von dei­nem Pro­gramm aus.
  • Lade dazu den Schnapp­schuss dei­nes Pro­gramms her­un­ter.
  • Füge den Schnapp­schuss in ein Text­do­ku­ment ein.
  • Druck das Do­ku­ment aus.
