Klassenarbeit: Pläne & Schaltungen

Herunterladen
Name:
Klassenarbeit: Pläne & Schaltungen
25.04.2019

Name:

Klasse:

Datum:

1
Form und Schrift
11
  • Füllen Sie oben auf Seite 1 die Felder: Name (Vorname Nachname), Klasse und Datum aus.
  • Schreiben Sie deutlich und auf den dafür vorgesehenen Linien.
2
Wie nennt man die grün-gelbe Ader einer NYM-Leitung?
11
3
Wie nennt man die blaue Ader einer NYM-Leitung?
11
4
Zeichen Sie eine Ausschaltung einer Leuchte in aufgelöster Darstellung (ohne PE).
44
Geographie
Seite 1/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/c9a49fa6
Name:
Klassenarbeit: Pläne & Schaltungen
25.04.2019
5
Benennen Sie die folgenden Schaltsymbole.
33
6
Zeichen Sie eine Wechselschaltung einer Leuchte in aufgelöster Darstellung (ohne PE).
55
Geographie
Seite 2/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/c9a49fa6
Name:
Klassenarbeit: Pläne & Schaltungen
25.04.2019
7

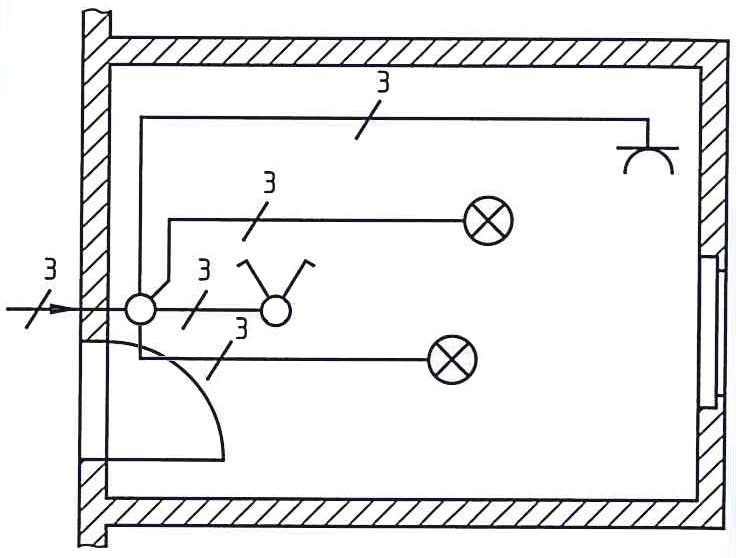

Zeichnen Sie für den dargestellten Installationsplan, den Stromlaufplan in zusammenhängender Darstellung.

Heben Sie Adern an denen man einen Stromschlag bekommen könnte farblich hervor.
1010
Geographie
Seite 3/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/c9a49fa6
Name:
Klassenarbeit: Pläne & Schaltungen
25.04.2019
8
Erstellen Sie einen Installationsplan für ein Kinderzimmer.
55
  • Der Raum ist rechteckig.
  • Die Tür befindet sich an einer Ecke des Raums.
  • In jeder der 3 übrigen Ecken befindet sich eine Steckdose.
  • Die Leuchte befindet sich mittig im Raum an der Decke.
  • Der Schalter für die Leuchte befindet sich neben der Tür.
  • Die Zuleitung kommt aus der Wand an der sich die Tür befindet.
Note
Unterschrift
Geographie
Seite 4/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/c9a49fa6
