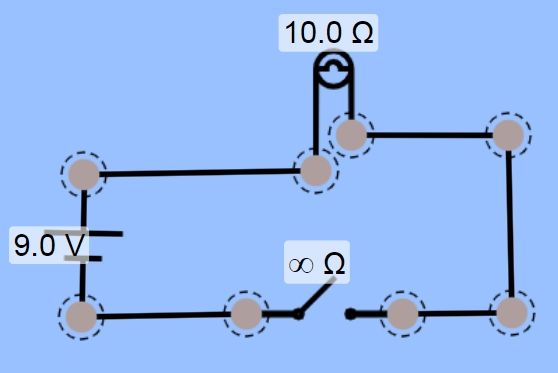

Einfacher Stromkreis
1
- Scanne oder klicke auf den QR-Code und starte das Intro. Aktiviere im rechten Auswahlmenü
Werte
undBeschriftungen

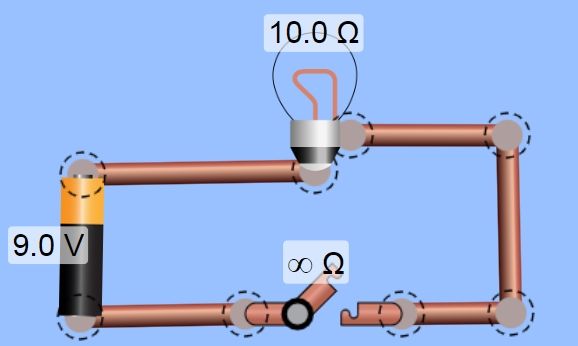

. - Baue einen einfachen Stromkreis auf. Du kannst die Bauteile auch mit Symbolen anzeigen.
Einfacher Stromkreis
2
Wähle die korrekten Bezeichnungen für die Schaltzeichen aus.
44
Batterie
Leiter
Schalter
Lampe
3

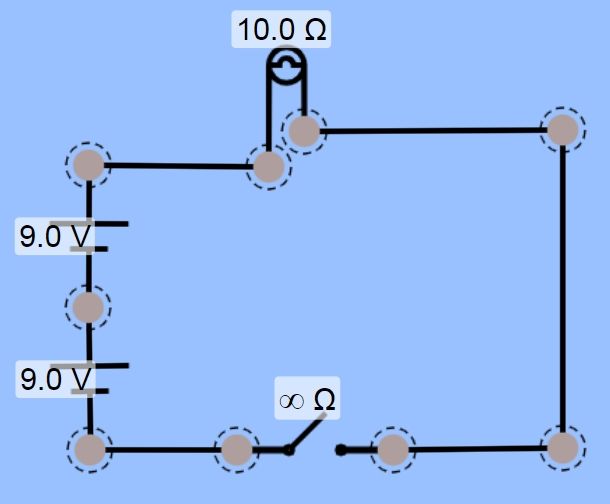

Reihenschaltung von zwei Batterien
- Baue eine Reihenschaltung aus zwei Batterien und einer Lampe auf.
Reihenschaltung
4
Vergleiche die Helligkeit der Lampe mit der Lampe aus Aufgabe 1.
11
5
Stelle eine Vermutung auf, warum sich die Helligkeit mit zwei in Reihe geschalteten Batterien verändert.
11
bleibt konstant
1x
wird erhöht
1x
- Die Stromstärke .
- Die Spannung .
6

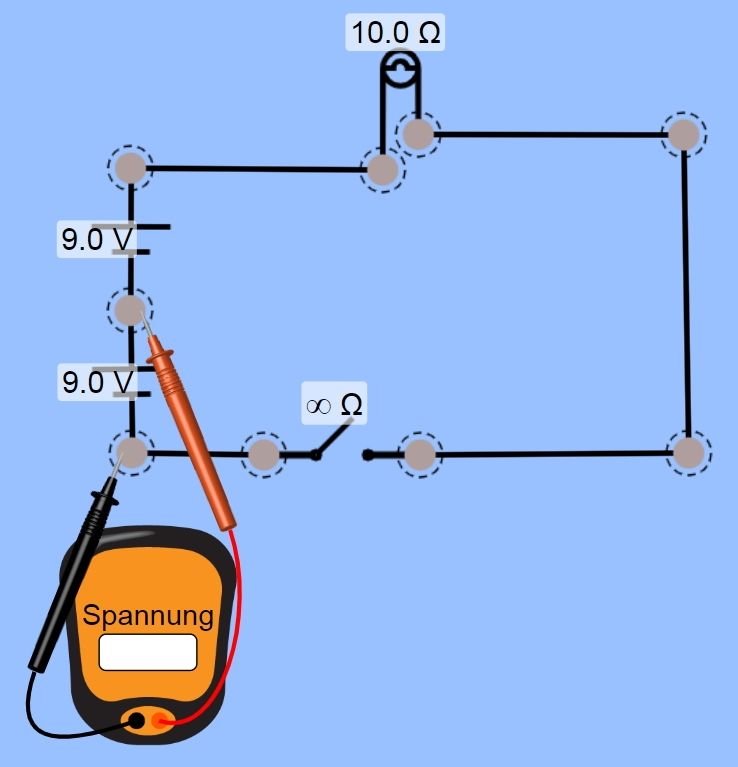

Messung von Spannung in einer Reihenschaltung
- Miss mit dem Voltmeter die in der Tabelle angegebenen Spannungen in Volt. Notiere die Werte in die Tabelle.
U1: Spannung an Batterie 1
Spannung | U in V |
|---|---|
Teilspannung (Batterie 1) | U1 = |
Teilspannung (Batterie 2) | U2 = |
Gesamtspannung (Batterie 1 und 2) | Uges = |
Lampe | UL = |
Spannung in einer Reihenschaltung
7
Kreuze korrekt an. In einer in einer Reihenschaltung gilt:
22
8

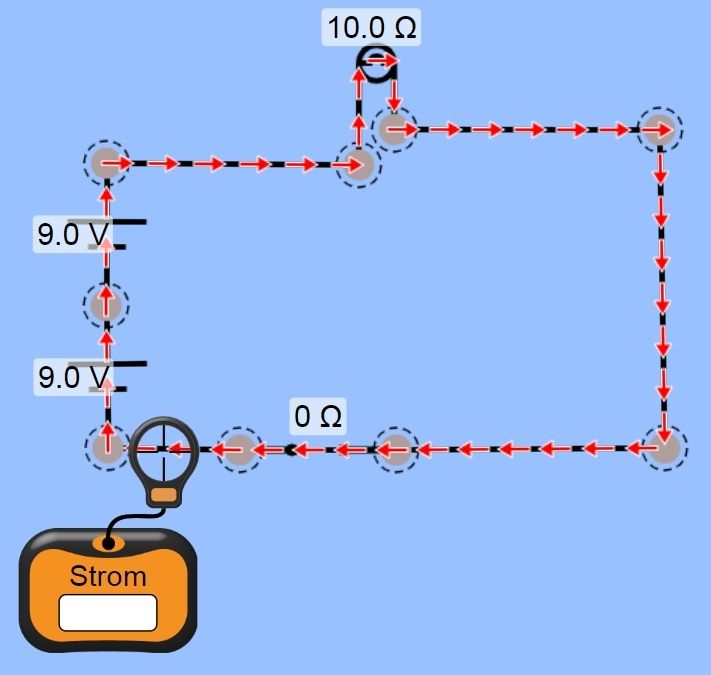

Messung der Stromstärke in einer Reihenschaltung
- Miss mit dem Amperemeter die in der Tabelle angegebenen Stromstärken in Ampere. Notiere die Werte in die Tabelle.
I1: Stromstärke vor der Lampe
Stromstärke | I in A |
|---|---|
Vor der Lampe | I1 = |
Hinter der Lampe | I2 = |
Vor den Batterien | Iges = |
Stromstärke in einer Reihenschaltung
9
Kreuze korrekt an. In einer in einer Reihenschaltung gilt:
11
10

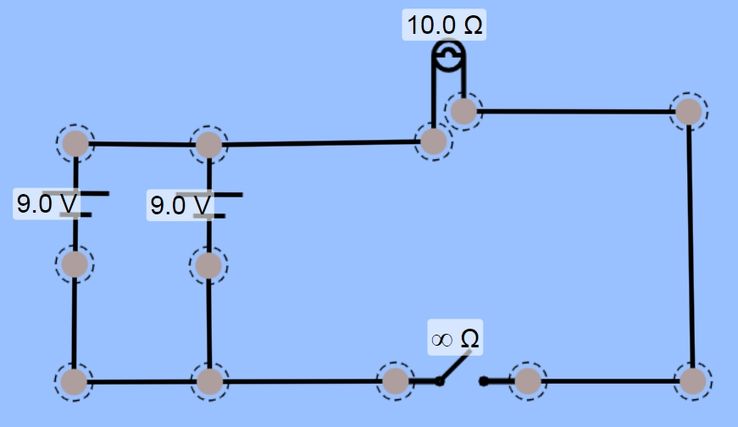

Parallelschaltung von zwei Batterien
- Baue eine Parallelschaltung aus zwei Batterien und einer Lampe auf.
Parallelschaltung
11
Vergleiche die Helligkeit der Lampe mit der Lampe aus Aufgabe 1.
11
12
Stelle eine Vermutung auf, warum sich die Helligkeit der Lampe bei zwei parallel geschalteten Batterien nicht verändert.
11
bleibt konstant
1x
wird erhöht
1x
- Die Stromstärke .
- Die Spannung .
13

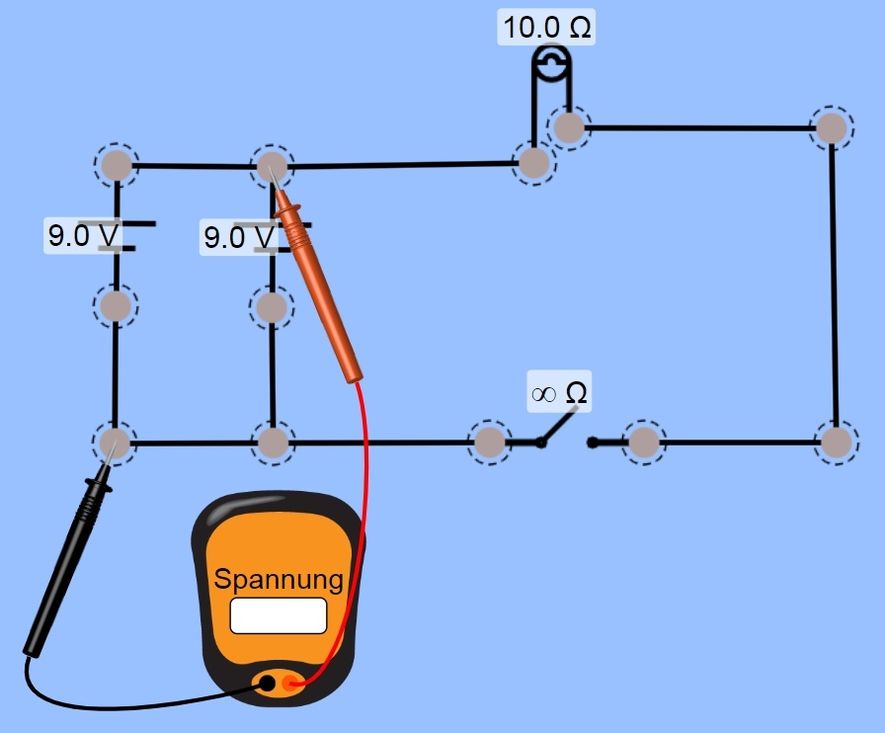

Messung von Spannung in einer Parallelschaltung
- Miss mit dem Voltmeter die in der Tabelle angegebenen Spannungen in Volt. Notiere die Werte in die Tabelle.
Uges: Messung der Gesamtsspannung
Spannung | U in V |
|---|---|
Teilspannung (Batterie 1) | U1 = |
Teilspannung (Batterie 2) | U2 = |
Gesamtspannung (Batterie 1 und 2) | Uges = |
Lampe | UL = |
Spannung in einer Parallelschaltung
14
Kreuze korrekt an. In einer Parallelschaltung gilt:
33
15

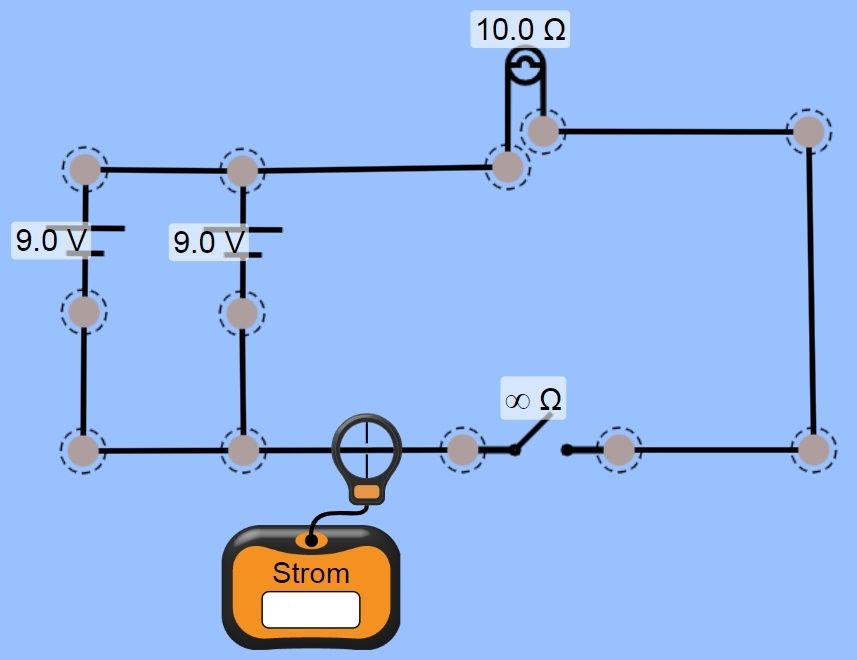

Messung von Stromstärke in einer Parallelschaltung
- Miss mit dem Amperemeter die in der Tabelle angegebenen Stromstärken in Ampere. Notiere die Werte in die Tabelle.
Iges: Gesamtstromstärke vor dem Schalter
Stromstärke | I in A |
|---|---|
Vor Batterie 1 | I1 = |
Vor Batterie 2 | I2 = |
Vor dem Schalter | Iges = |
Stromstärke in einer Parallelschaltung
16
Kreuze korrekt an. In einer in einer Parallelschaltung gilt:
11
17
Kreuze die physikalischen Regeln in Reihen- und Parallelschaltung korrekt an.
44
Uges = U1 + U2
Uges = U1 = U2
Iges = I1 + I2
Iges = I1 = I2
Reihenschaltung
Parallelschaltung
18
Kreuze die korrekten Möglichkeiten an.
44
in Reihe
Parallel
A Elektronische Geräte mit konstanter Spannung versorgen.
Bsp.: Haushaltsgeräte (230 V) an einer Mehrfachsteckdose
Bsp.: Haushaltsgeräte (230 V) an einer Mehrfachsteckdose
B Elektronische Geräte mit konstanter Stromstärke versorgen.
Bsp.: Gleiche Helligkeit der Lämpchen in einer Lichterkette
Bsp.: Gleiche Helligkeit der Lämpchen in einer Lichterkette
C Gesamtspannung mithilfe mehreren Spannungsquellen erhöhen.
Bsp.: Mehrere Batterien in einer Taschenlampe oder Fernbedienung
Bsp.: Mehrere Batterien in einer Taschenlampe oder Fernbedienung
D Elektronische Geräte mit unterschiedlichen Stromstärken an einer konstanten Stromquelle anschließen.
Bsp.: Uhr, Radio, Steuergerät etc. an einer Autobatterie
Bsp.: Uhr, Radio, Steuergerät etc. an einer Autobatterie
