Grup­pe A: Par­al­lel­schal­tung

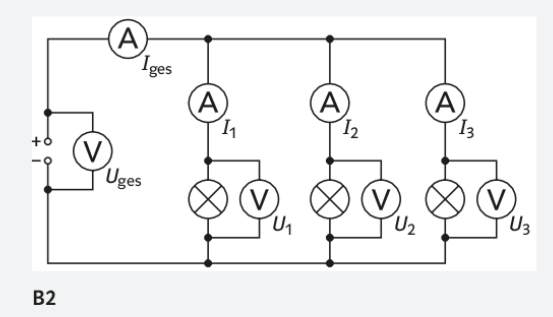

Baut den Strom­kreis gemäß B2 mit drei ver­schie­de­nen Lam­pen L₁, L₂ und L₃ auf



1. Führt den Ver­such durch, stellt dabei die Quel­len­span­nung auf $U=10V$ und die drei Lam­pen auf $R_1=10\Omega$, $R_2=30\Omega$ und $R_3=20\Omega$ ein. No­tiert alle ge­mes­se­nen Werte in einer Ta­bel­le und die Hel­lig­keit der Lam­pen im Ver­gleich zu­ein­an­der.

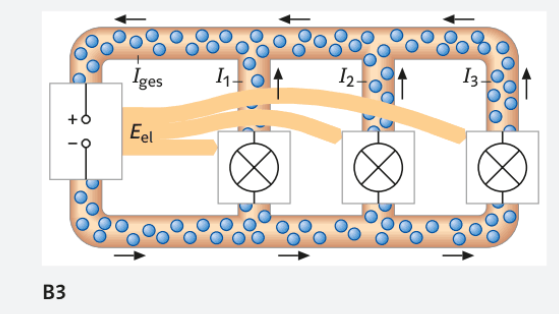

2. Die Ab­bil­dun­gen B1 und B3 ver­an­schau­li­chen den En­er­gie­trans­port für eine Par­al­lel­schal­tung von drei glei­chen Lam­pen. Zeich­net die bei­den Dia­gram­me B1 und B3 ent­spre­chend der vor­he­ri­gen Be­ob­ach­tun­gen für drei ver­schie­de­ne Lam­pen neu.



3. Be­rech­net die zu jeder Lampe in 10s trans­por­tier­te En­er­gie und ver­gleicht die Er­geb­nis­se mit den Dar­stel­lun­gen aus 2.
