Mes­sung der elek­tri­schen Strom­stär­ke

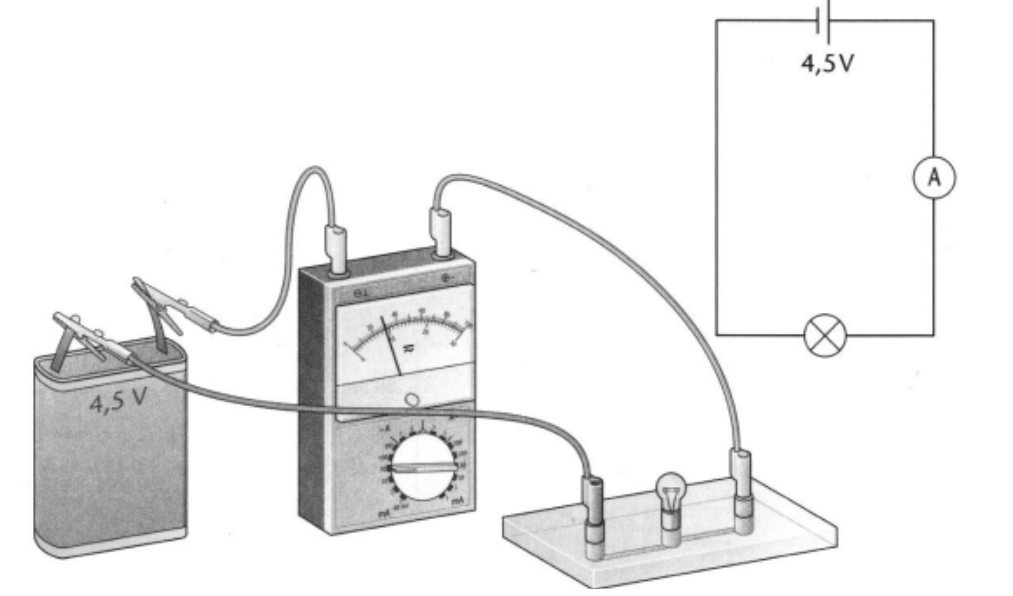

Abb. 1: Mes­sung der elek­tri­schen Strom­stär­ke

Das Mess­ge­rät zur Be­stim­mung der elek­tri­schen Strom­stär­ke heißt Am­pere­me­ter. Sie wer­den immer in Reihe in den Strom­kreis ge­schal­tet, damit der Storm durch das Mess­ge­rät hin­durch fließt (Abb. 2)

1
Ver­such
Baue die Schal­tung ent­spre­chend der Abb. 1 auf. Nutze statt der Bat­te­rie die große, graue Strom­quel­le.
  • Miss die Strom­stär­ke vor der Glüh­lam­pe und nach der Glüh­lam­pe. No­tie­re die Strom­stär­ke.
  • Tau­sche die Span­nungs­quel­le mit der Bat­te­rie. No­tie­re die Strom­stär­ke vor und nach der Glüh­lam­pe.
  • Tau­sche die Glüh­lam­pe mit einem an­de­ren Ver­brau­cher vom Pult. No­tie­re die Strom­stär­ke vor und nach dem Ver­brau­cher.

Auf­ga­be

vor dem Ver­brau­cher

nach dem Ver­brau­cher

a

b

c

Hilfs­wör­ter

klei­ner, Ver­brau­cher, grö­ßer, egal, Bat­te­rie, in Reihe, Glüh­lam­pen, un­ter­schied­li­chen, Strom­quel­le, par­al­lel

2
Fülle die Lü­cken aus.

Mes­sung der Strom­stär­ke

Die Po­si­ti­on des Am­pere­me­ters ist bei der Mes­sung   (vor und nach Glüh­lam­pe!), je­doch muss ein Am­pere­me­ter   ge­schal­tet wer­den.

Die Strom­stär­ke in einem Strom­kreis

Un­ter­schied­li­che Bat­te­rien füh­ren zu   Strom­stär­ken.

Un­ter­schied­li­che   füh­ren zu un­ter­schied­li­chen Strom­stär­ke I.

Folg­lich hängt die Strom­stär­ke von der   und dem   ab.
