Zwi­schen den Polen eines Elek­tro­ma­gne­ten ro­tiert eine recht­ecki­ge Lei­ter­schlei­fe in der skiz­zier­ten Rich­tung.
  • Be­grün­de, wie die Strom­quel­le für den Feld­ma­gne­ten ge­polt sein muss, damit sich im Sta­tor die skiz­zier­ten Ma­gnet­po­le er­ge­ben.
  • Er­läu­te­re, wel­che Po­la­ri­tät bei den An­schlüs­sen A und B auf­tritt, wenn sich die Lei­ter­schlei­fe wäh­rend der Ro­ta­ti­on ge­ra­de in der skiz­zier­ten Stel­lung be­fin­det.

    Be­nen­ne dabei die ver­wen­de­te Regel.

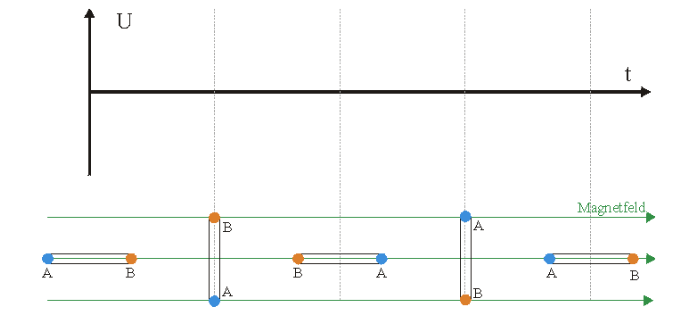

  • In der un­te­ren Skiz­ze ist die Stel­lung der Lei­ter­schlei­fe zu ver­schie­de­nen Zeit­punk­ten an­ge­deu­tet.

    Zeich­ne den zu­ge­hö­ri­gen Span­nungs­ver­lauf in das
    -
    -​Diagramm ein.

    Hin­weis: Die Span­nung wird po­si­tiv ge­zählt, wenn An­schluss A po­si­tiv ge­gen­über B ist.
