Welche zwei Arten von Gewinden gibt es?
Gewindeschneider und -bohrer
1. Innengewinde:
Um Innengewinde zu schneiden, müssen zuerst die Kernlöcher gebohrt werden.
Dabei ist zu beachten:
Der Kernlochdurchmesser wird größer als der Kerndurchmesser des Gewindes gebohrt.
Grund: Beim Gewindeschneiden wird der Werkstoff vom Gewindebohrer leicht nach innen gedrückt.
Müssen Gewinde in Grundlöcher geschnitten werden, bohrt man die Kernlöcher etwas tiefer als die nutzbare Gewindelänge.
Grund: Das Gewinde kann nicht bis auf den Grund der Bohrung geschnitten werden.
Kernlochdurchmesser für metrische Gewinde (Mindestdurchmesser):
Reihe 1: Für spröde Werkstoffe (Gusseisen, Bronze, Messing...)
Reihe 2: Für Stahl und Werkstoffe ähnlicher Spanbildung.
Reihe 1 | Reihe 2 | Steigung | Reihe 1 | Reihe 2 | Steigung | ||
|---|---|---|---|---|---|---|---|
M 3 | 2,4 mm | 2,5 mm | 0,5 | M 12 | 9,9 mm | 10,2 mm | 1,75 |
M 4 | 3,2 mm | 3,3 mm | 0,7 | M 16 | 13,5 mm | 14,0 mm | 2,0 |
M 5 | 4,1 mm | 4,2 mm | 0,8 | M 20 | 17,0 mm | 17,5 mm | 2,5 |
M 6 | 4,8 mm | 5,0 mm | 1,0 | M 24 | 20,5 mm | 21,0 mm | 3,0 |
M 8 | 6,5 mm | 6,8 mm | 1,25 | M 30 | 26,0 mm | 26,5 mm | 3,5 |
M 10 | 8,2 mm | 8,5 mm | 1,5 | M 36 | 31,0 mm | 32,0 mm | 4,0 |
Schraube.jpg- MichaelFrey - CC-BY-SA 4.0
Faustregel:
Gewinde-Nenndurchmesser x 0,8
= Bohrdurchmesser
Steigung des Gewindes:
2. Außengewinde:
Beim Schneiden von Außengewinden sind folgende Punkte zu beachten:
Bolzen anschrägen, damit das Schneideisen besser anbeißt
.
Schneideisen rechtwinklig ansetzen.
Beim Anschneiden gleichmäßigen Druck ausüben.
Gewindebohrer:
Gewindebohrer für langspanende Werkstoffe (etwa Leichtmetalle oder Kupferlegierungen) haben größere Spanwinkel als Gewindebohrer für Stahl, Gusseisen oder Messing.
Arten von Gewindebohrern:
3-teiliger Handgewindebohrersatz:
Damit schneidet man Gewinde für Grundlöcher oder für längere, durchgehende Bohrungen. Die Bohrer müssen in der richtigen Reihenfolge verwendet werden.
Erst mit dem Fertigschneider entsteht ein voll augeschnittenes Gewinde.
2-teiliger Handgewindebohrersatz:
Damit schneidet man Feingewinde und Rohrgewinde. Dieser Bohrersatz besteht nur aus einem Vorschneider und einem Fertigschneider.

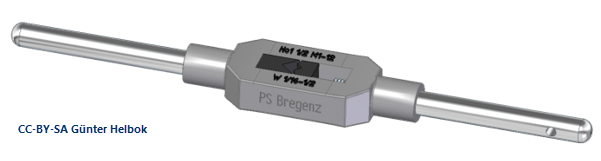

Windeisen - Günter Helbok - CC-BY-SA 4.0

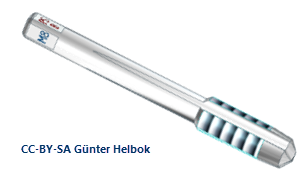

Gewindebohrer - Günter Helbok - CC-BY-SA 4.0

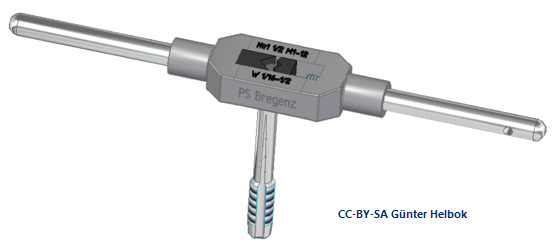

Innengewindeschneider - Günter Helbok - CC-BY-SA 4.0
Scanne den QR-Code ein und schau dir das 3D-Modell des Gewindeschneiders an! Zum Bewegen des Modells verwende auf deinem Smartphone einfach deine Finger.

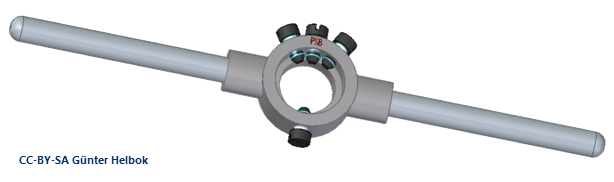

Schneideisenhalter - Günter Helbok - CC-BY-SA 4.0
Schneideisen - Günter Helbok - CC-BY-SA 4.0

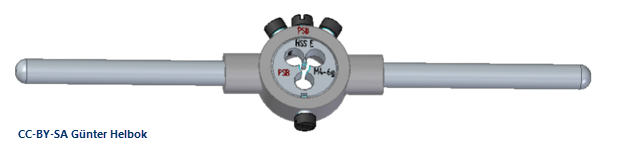

Außengewindeschneider - Günter Helbok - CC-BY-SA 4.0
Vokabeln:
Gewinde | thread |
Gewindearten | thread forms |
Gewindebohrersatz | set of taps |
Gewindeloch | threaded hole |
Und jetzt du:
1
2
Vervollständige den Merksatz!
Gewinde-Nenndurchmesser x = Bohrdurchmesser
3
Warum muss bei Innengewinden der Kernlochdurchmesser größer gebohrt werden als der Durchmesser des Gewindes?
Schraube.jpg- MichaelFrey - CC-BY-SA 4.0
4
Was ist in der Abbildung gut zu erkennen?
Die des Gewindes.
5
Ordne die englischen Begriffe den passenden deutschen Übersetzungen zu!
- threaded hole
- set of taps
- thread forms
- thread
- Gewindearten
- Gewinde
- Gewindebohrersatz
- Gewindeloch
