An einer Steckdose liegt eine Spannung von 230 V. Nach dem Einschalten des Wasserkochers mit der Leistungsschildangabe 230 V / 2 kW sinkt die Spannung an der Steckdose auf 221 V.
2

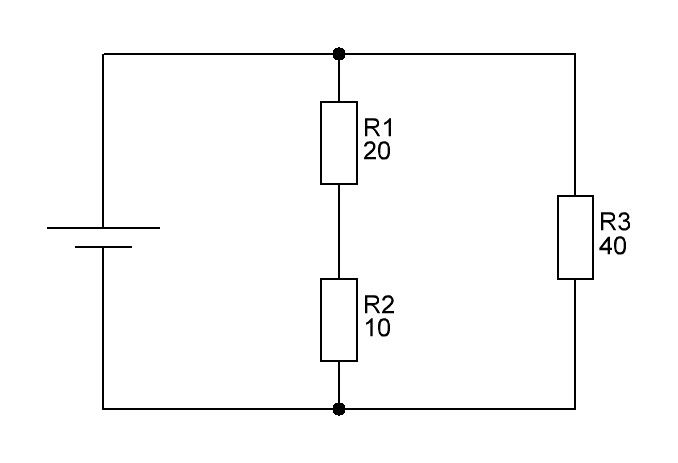

Gegeben ist die abgebildete Schaltung (Widerstände in Ω)
1212
- Berechnen Sie den Gesamtwiderstand, die Spannung über R2 und den Gesamtstrom.
- Aus der Schaltung wird der Widerstand R2 entfernt. Geben Sie an, wie sich jeweils der Gesamtwiderstand, die Spannung über R3 und der Gesamtstrom verändern (wird größer; wird kleiner; bleibt gleich).
66 ✕ 48mm
4

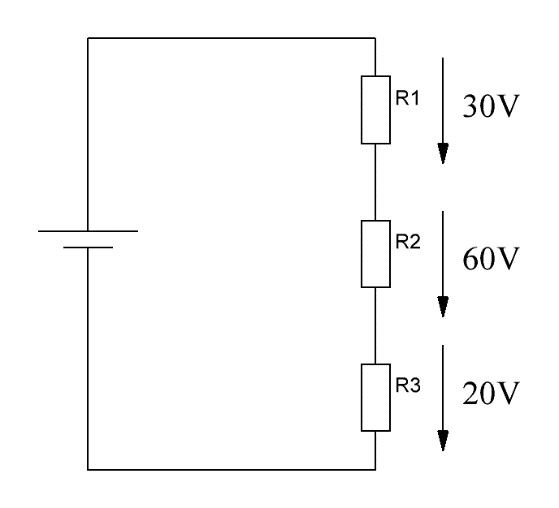

Welcher der drei Widerstände hat den größten und welcher den kleinsten Wert?
11
52 ✕ 45mm
5
Bei Belastung vergrößert sich durch Erwär-mung, der Innenwiderstand einer Spannungs-quelle. Wie ändern sich die Klemmenspannung oder der Strom?
11
6
Welches Kriterium ist bei der Bestimmung des Leitungsquerschnitts gemäß Strombelastbarkeit nicht zu beachten?
11
7
Welches Kriterium ist bei der Bestimmung des Leitungsquerschnitts gemäß maximalem Spannungsfall nicht zu beachten?
11
8
Gegen welchen Fehler schütz ein Leitungs-schutzschalter nicht?
11
9

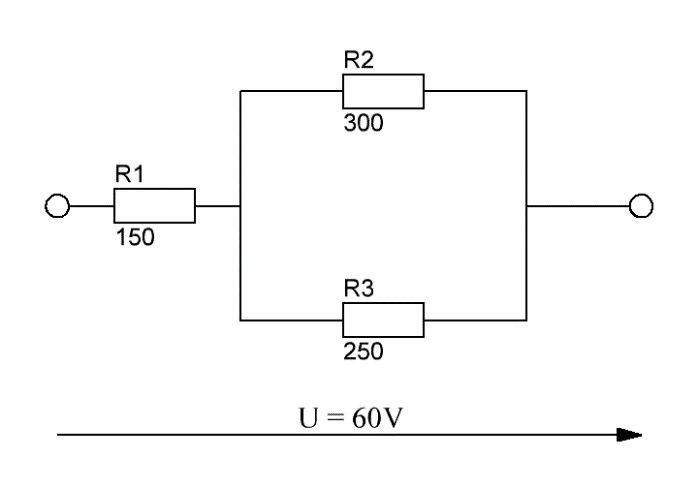

Welche der angegebenen Abschätzungen für den Wert des Gesamtwiderstandes RG ist richtig?
11
79 ✕ 60mm
10

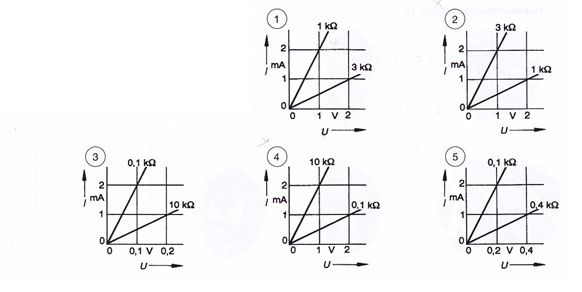

In welcher Abbildung sind die Kennlinien richtig bezeichnet?
11
133 ✕ 73mm
93 ✕ 40mm
11

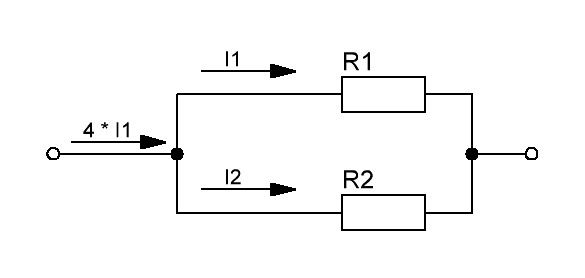

Welche Aussage zu dem Widerstandswert von R1 in der dargestellten Schaltung ist richtig?
11
12
Welcher Zusammenhang besteht zwischen Spannungszunahme und Leistungsänderung an einem elektrischen Verbraucher (R konstant)?
11
13
Der Spannungsteiler mit den Widerständen R1 und R2 wird mit dem Widerstand RL = 10 k belastet. Welche Spannung liegt dann zwischen den Messpunkten B und C?
11
79 ✕ 57mm
