Die Steuerung einer Anlage soll in ein vorhandenes Netzwerk eingebunden werden. Da die Steuerung über einen entsprechenden Anschluss verfügt, muss dieser nur noch konfektioniert werden. Die Steuerung soll mit der Busadresse 73 an den vorhandenen Slave mit der Adresse 72 angeschlossen werden.
1
- Die Busadresse kann nur über einen Inegrierten DIL-Schalter eingestellt werden. Geben Sie an, welche der Schalter (20 bis 26) auf ON bzw. zu stellen sind.
20 21 22 23 24 25 26 - Beschreiben Sie die notwendige Vorgehensweise zum Anschluss von Slave 73 an Slave 73. Vervollständigen Sie dazu den Arbeitsplan.
1: vorkonfektionierte Leitung besorgen
2:
3:
4:
5:
6: Steuerprogramm aktualisieren; Steuerung in Betrieb nehmen
2
Welche Aussage ist zutreffend?
Die Busleitung wird...
Die Busleitung wird...
3
Welches Bussystem verwendet die RJ45-Schnittstelle?
4
Welche Angabe ist zur eindeutigen Identifikation eines Sensors an einem Profibus-Netzwerk erforderlich?
5

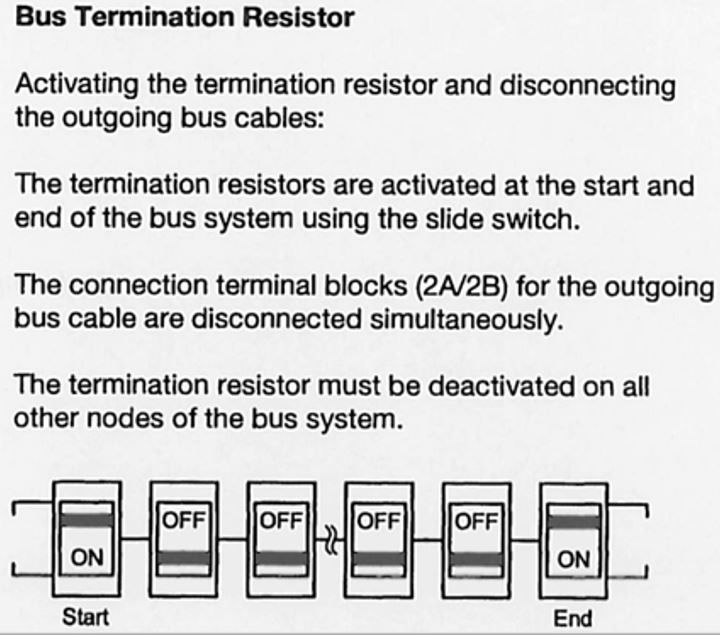

Welche Aussage über Abschlusswiderstände ist richtig?
6
Welche Funktion haben Repeater in Feldbussystemen?
7

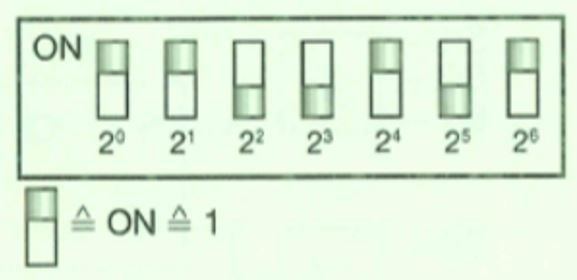

Welche Adresse ist an dem dargestellten Profibusteilnehmer eingestellt?
8
Geben Sie folgende Kenndaten des Profibus DP an.
Übertragungsgeschwindigkeit:
Anzahl der Busteilnehmer ohne Repeater:
Buszugriffsverfahren:
Übertragungsmedium:
9

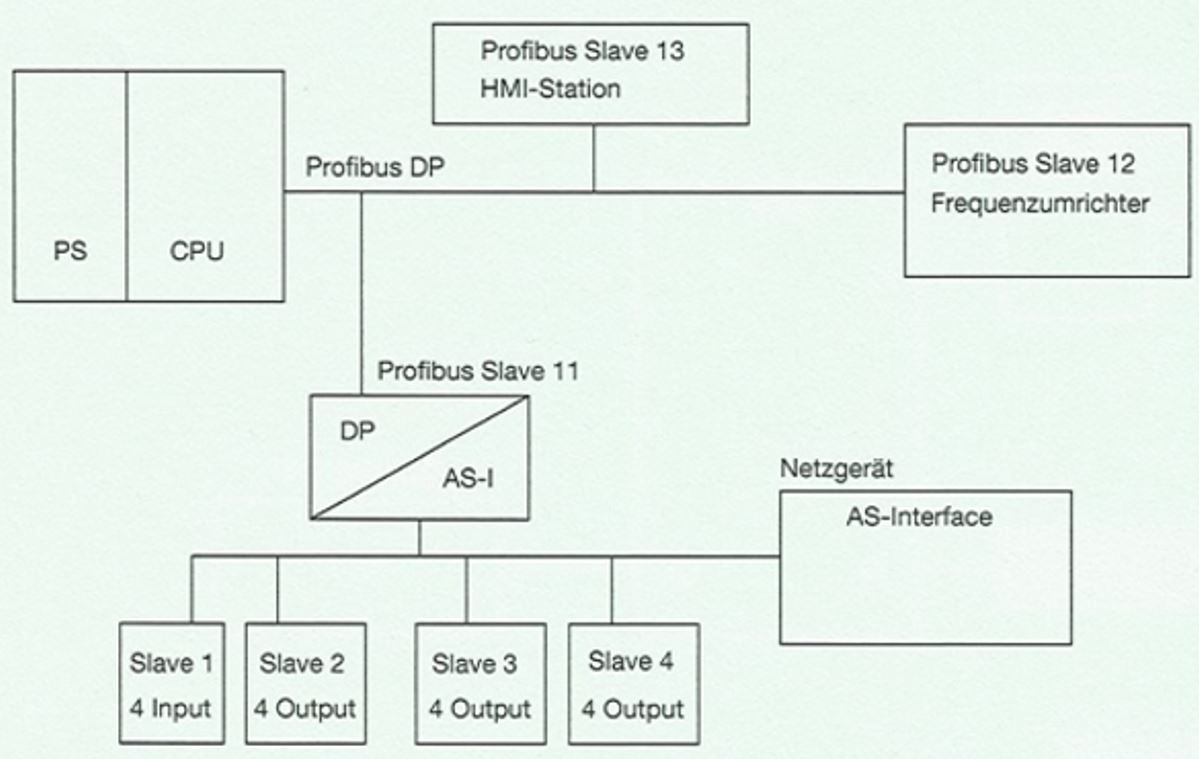

Die Abbildung zeigt die Struktur der Ver-
netzung einer Produktionsanlage.
Es sollen Taster und Signalleuchten in
das System integriert werden.
netzung einer Produktionsanlage.
Es sollen Taster und Signalleuchten in
das System integriert werden.
- Welcher AS-i-Slave muss für die Taster -
S1 Anlage Start und -S2 Anlage Auto-
matikbetrieb verwendet werden? - Welche Aufgabe hat der Profibus-
Slave 11?
10

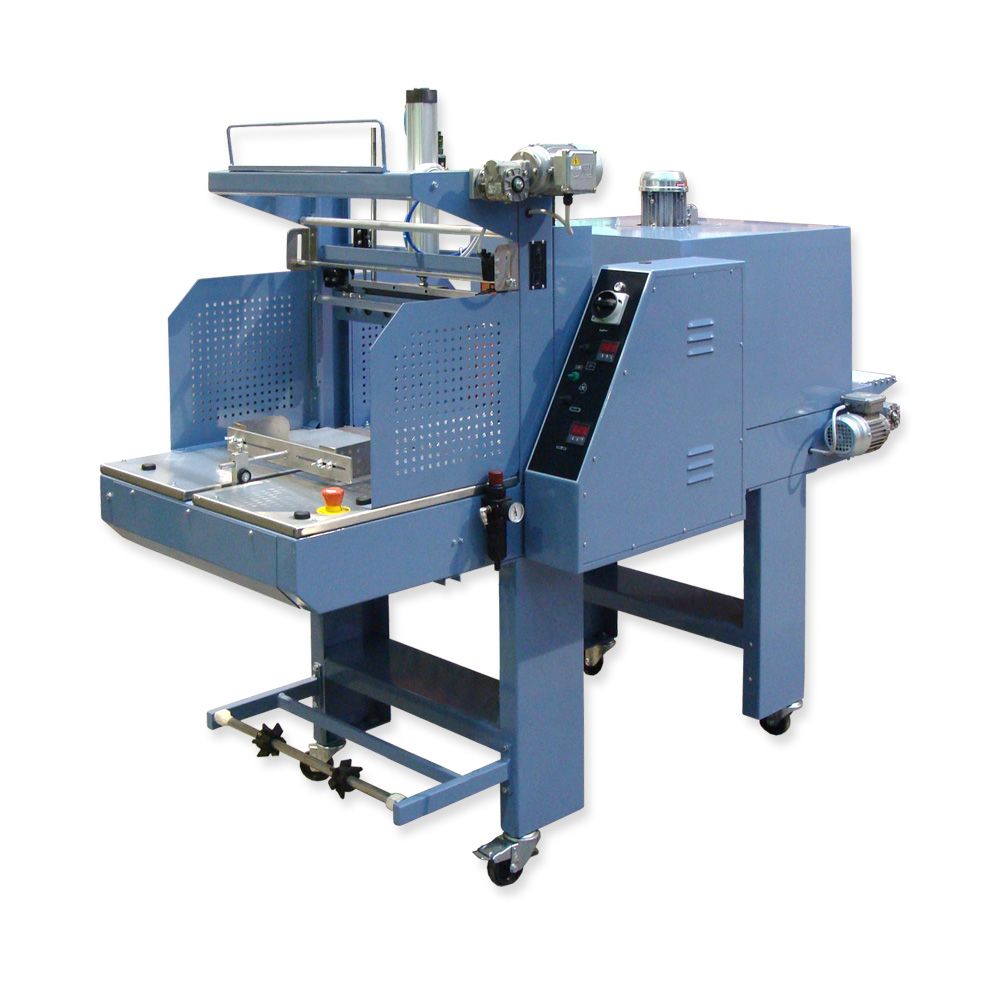

Welches Feldbussystem eignet sich nicht für die schnelle Steuerung bzw. Regelung dieser Verpakungsanlage?
