Programmbeschreibung und

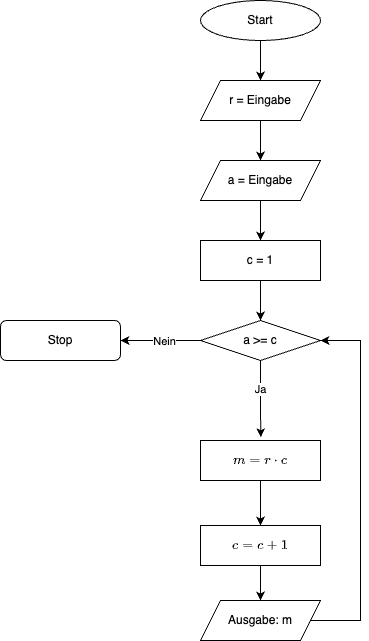

Flussdiagramm

Hinweis

Dieses Programm gibt eine Multiplikationsreihe wieder (z.B. 2er-Reihe). Hierzu gibt der Nutzer die Reihe und die Anzahl an.

Die Umsetzung des Programm verwendet:

- while-Schleife

- Variablen

- Multiplikation

- Inkrementieren

Schritt-für-Schritt-Anleitung

In dem folgenden Teil führt Schritt-für-Schritt durch das Flussdiagramm.

Am Ende dieser Anleitung steht das vollständige Programm passend zum Flussdiagramm.

1. Schritt: Die Eingabe (Zeile 1 und 3)

Mit let werden die Variablen r und a deklariert. prompt fordert den Nutzer auf, zu diesen Variablen einen Wert anzugeben.

Die Variable c dient zum Hochzählen, um die Länge der Reihe einzuhalten.

JavaScript

let r = prompt('Gebe die Reihe an: ');
let a = prompt('Gebe die Anzahl an: ');
let c = 1

2. Schritt: Die while-Schleife (Zeile 5)

Solange a größer und gleich a ist, wird die Berechnung durchlaufen.

JavaScript

let r = prompt('Gebe die Reihe an: ');
let a = prompt('Gebe die Anzahl an: ');
let c = 1
while (a >= c) {

3. Schritt: Die erste Abzweigung (Zeile 6 bis 9)

Mit der Variable m findet die Berechnung statt. Es wird m ausgegeben und c um einen Zähler erhöht.

Bis a kleiner c ist, geht es immer zurück zur while-Schleife.

JavaScript

let r = prompt('Gebe die Reihe an: ');
let a = prompt('Gebe die Anzahl an: ');
let c = 1
while (a >= c) {
  let m = r * c;
  alert(m);
  c++;
}

ENDE

Aufgaben

Füge in dem Quellcode passend zu den Schritten Kommentare ein, die den jeweiligen Teil in seiner Funktion beschreiben.

JavaScript

// Zwei "Balken" ergeben einen Zeilenkommentar
/* Balken und Sternchen am Anfang und am Ende
ergeben einen Kommentar auf mehreren Zeilen */

Überlege Dir mögliche Verbesserungen für das Programm. Beispielsweise:

Passe das Flussdiagramm und den Quelltext entsprechend Deiner Überlegungen aus Aufgabe 2 an.
