Strom begleitet uns im Alltag und auch im Beruf. Direkt sichtbar ist er nicht, wir können nur die Wirkung wahrnehmen. Doch was ist Strom?
Note
Nutze für die Beantwortung der Fragen ein Extrablatt.
Beschrifte dieses mit deinem Namen und dem heutigen Datum.
Viel Erfolg!
1
22
2
Werkstoffe können hinsichtlich Ihrer elektrischen Leitfähigkeit eingeteil werden.
Nenne die 2 Einteilungsmöglichkeiten und zu jeder Gruppe je 2 Werkstoffbeispiele.
Nenne die 2 Einteilungsmöglichkeiten und zu jeder Gruppe je 2 Werkstoffbeispiele.
66
3
Zur Darstellung einer elektrischen Schaltung ist die Abbildung eines Stromkreises erforderlich. Beschreibe den Aufbau eines einfachen Stromkreises und gehe dabei auf die benötigten Komponenten ein.
44
4
Der spezifische elektrische Widerstand ρ gibt den Leiterwiderstand eines Leiters an. Wovon ist dieser Widerstand abhängig (2 Faktoren).
22
5
In einem alten Trabant wird die Plusleitung eines Blinkers ausgewechselt.
Berechne den Widerstand der Kupferleitung, mit einer Länge von 5,5 m und einem Querschnitt von 0,75 mm².
Gib dabei die gegebenen und gesuchten Größen an sowie den Rechenweg mit Formel und das Ergebnis. Runde auf die 2. Stelle nach dem Komma.
Berechne den Widerstand der Kupferleitung, mit einer Länge von 5,5 m und einem Querschnitt von 0,75 mm².
Gib dabei die gegebenen und gesuchten Größen an sowie den Rechenweg mit Formel und das Ergebnis. Runde auf die 2. Stelle nach dem Komma.
55
6
Das Verhalten von Widerständen kann je nach Bauart durch physikalische Einflussfaktoren verändert werden.
44

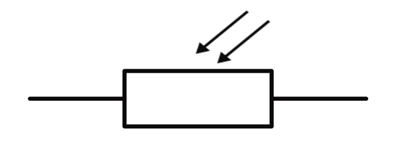

- a) Benenne die Widerstandsgruppen der dargestellten Schaltzeichen.
- b) Wähle eine Widerstandsart aus und erkläre das Verhalten an einem Einsatzbeispiel in der KFZ-Technik.
1)
2)
3)
