Magnetische Wirkung des elektrischen Stroms

Herunterladen
Name:
Magnetische Wirkung des elektrischen Stroms
01.11.2023

ØRSTED-​Versuch

79 ✕ 70mm
79 ✕ 45mm
1

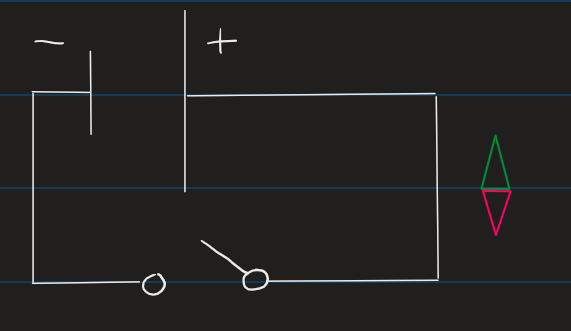

Vor ihnen be­fin­det sich eine Bat­te­rie, meh­re­re Kabel und ein Schal­ter. Bauen sie den Schalt­plan auf dem Ex­pe­ri­men­tier­brett nach. Wich­tig: Der Schal­ter darf erst, nach Ab­spra­che mit dem Leh­rer, um­ge­legt wer­den!
  • Plat­zie­ren sie die Kom­pass­na­del so nahe wie mög­lich am Lei­ter. Zu Be­ginn soll die Kom­pass­na­del senk­recht zum Lei­ter ste­hen. Was kön­nen sie be­ob­ach­ten? No­tie­ren sie sich ihre Er­geb­nis­se.
  • Dre­hen sie nun die Kom­pass­na­del um 45 Grad. Was kön­nen sie be­ob­ach­ten? No­tie­ren sie sich ihre Er­geb­nis­se.
2
Wi­ckeln sie nun den Lei­ter 5 mal um einen Stift und brin­gen sie die Kom­pass­na­del wie­der so nahe wie mög­lich an den Lei­ter (vgl. Bild oben rechts).
  • Plat­zie­ren sie die Kom­pass­na­del so nahe wie mög­lich am Lei­ter. Zu Be­ginn soll die Kom­pass­na­del senk­recht zum Lei­ter ste­hen. Was kön­nen sie be­ob­ach­ten? No­tie­ren sie sich ihre Er­geb­nis­se.
  • Dre­hen sie nun die Kom­pass­na­del um 45 Grad. Was kön­nen sie be­ob­ach­ten? No­tie­ren sie sich ihre Er­geb­nis­se.
  • Wie­der­ho­len sie Teil­auf­ga­be 2 indem sie so­lan­ge um 45 grad Dre­hen und ihre Er­genb­nis­se no­tie­ren bis sie wie­der in der Ur­sprungs­po­si­ti­on an­ge­kom­men sind.
Fazit:
