*-Niveau

Frage:

Bleibt der elektrische Widerstand immer konstant?

1

Baue einen Stromkreis mit einer Glühlampe auf.

2

Schalte Messgeräte zur Messung von Spannung und Stromstärke in den Stromkreis.

3

Erhöhe die Spannung schrittweise um 0,5 V bis 4 V. Lies die Höhe der Stromstärke ab und trage die Werte in die Tabelle ein. Berechne für jedes Wertepaar den elektrischen Widerstand.

4

Trage die Messwerte in ein Spannung-Stromstärke-Diagramm ein.

5

Ersetze die Glühlampe durch einen Festwiderstand (

10 Ω

), der auf einer Steckplatte sitzt. Messe erneut Spannung und Stromstärke in 0,5 V Schritten. Gehe auf keinen Fall auf eine Spannung von über 4 V, da ansonsten der Wiederstand zerstört wird. Berechne wie zuvor den Widerstand für alle Wertepaare und trage die Messwerte in einem Spannung-Stromstärke-Diagramm ein.

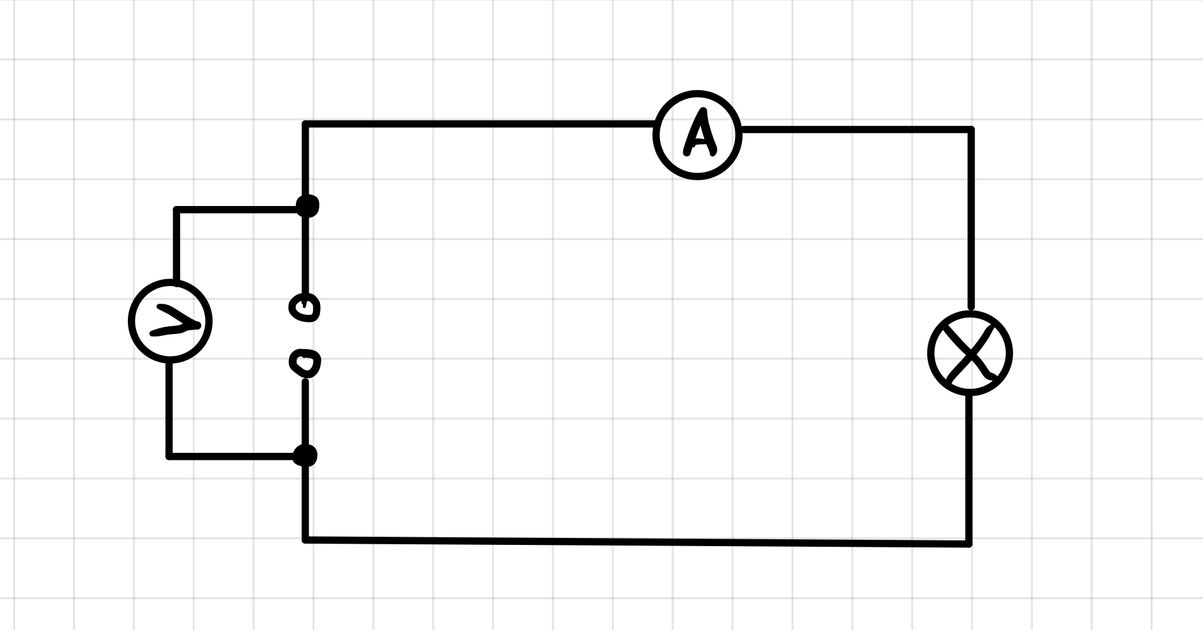

Schaltplan zur Messung von Spannung und Stromstärke

Beobachtung:

U in V

0

I in A

0

$R = \frac{U}{I}$ in $Ω$

-

Messwerttabelle Glühlampe

Spannung-Stromstärke-Diagramm

U in V

0

I in A

0

$R = \frac{U}{I}$ in $Ω$

-

Messwerttabelle Festwiderstand

Spannung-Stromstärke-Diagramm

Auswertung:

Der Wert des elektrischen Widerstands eines Festwiderstands ist . Im Spannung-Stromstärke-Diagramm ergibt sich eine . Der elektrische Widerstand einer Glühlampe ist nicht konstant, er wird bei steigender Spannung . Die Messwerte ergeben im Spannung-Stromstärke-Diagramm Gerade.

-Niveau

Frage:

Bleibt der elektrische Widerstand immer konstant?

Durchführung:

1

Baue einen Stromkreis mit einer Glühlampe auf.

2

Schalte Messgeräte zur Messung von Spannung und Stromstärke in den Stromkreis.

3

Erhöhe die Spannung schrittweise um 0,5 V bis 4 V. Lies die Höhe der Stromstärke ab und trage die Werte in die Tabelle ein. Berechne für jedes Wertepaar den elektrischen Widerstand.

4

Trage die Messwerte in ein Spannung-Stromstärke-Diagramm ein.

5

Ersetze die Glühlampe durch einen Festwiderstand (

10 Ω

), der auf einer Steckplatte sitzt. Messe erneut Spannung und Stromstärke in 0,5 V Schritten. Gehe auf keinen Fall auf eine Spannung von über 4 V, da ansonsten der Wiederstand zerstört wird. Berechne wie zuvor den Widerstand für alle Wertepaare und trage die Messwerte in einem Spannung-Stromstärke-Diagramm ein.

Schaltplan zur Messung von Spannung und Stromstärke

Beobachtung:

Glühlampe

Festwiderstand

Auswertung

Beantworte die Frage, ob der Widerstand, einer Glühlampe bzw. eines Festwiderstands konstant bleibt. Beschreibe den Verlauf der Messwerte im Diagramm.
