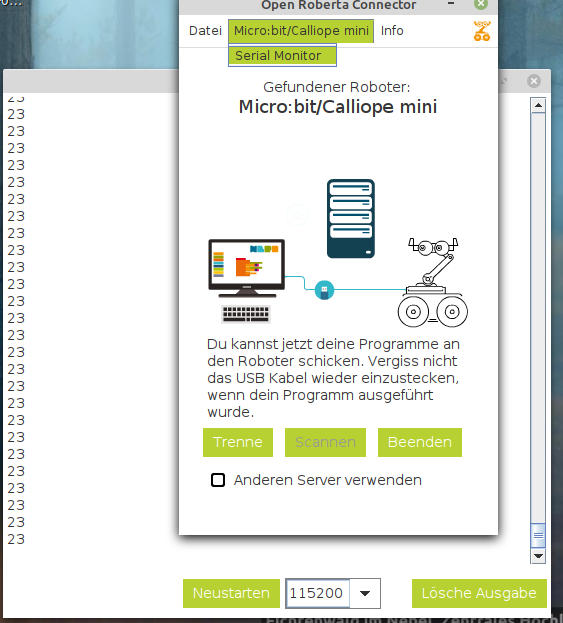

über den Open Roberta Connector
Dazu muss dieser, wie im Open Roberta Wiki angegeben, installiert sein.
Dazu muss dieser, wie im Open Roberta Wiki angegeben, installiert sein.
Calliope Mini und micro:bit
Sensordaten auslesen und
weiterverarbeiten.
Sensordaten auslesen und
weiterverarbeiten.
1. Programm
Um Sensoren durch die serielle Schnittstelle auslesen zu können, muss dem Calliope/micro:bit auch ein Befehl gegeben werden, dass diese Daten auf dem seriellen Monitor ausgegeben werden sollen.
Lichtsensor

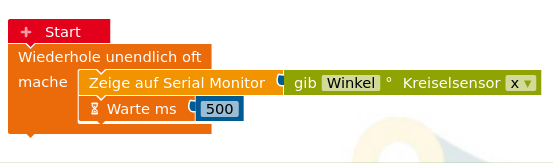

Kreiselsensor - Calliope
Natürlich auch in anderen Editoren - zB makecode möglich.
2. unterschiedliche Zugänge zum seriellen Monitor
richtige Baud-Rate wählen!
1
richtige Baud-Rate wählen.
Calliope MIni und micro:bit arbeiten mit einer Baud-Rate von
115200
2

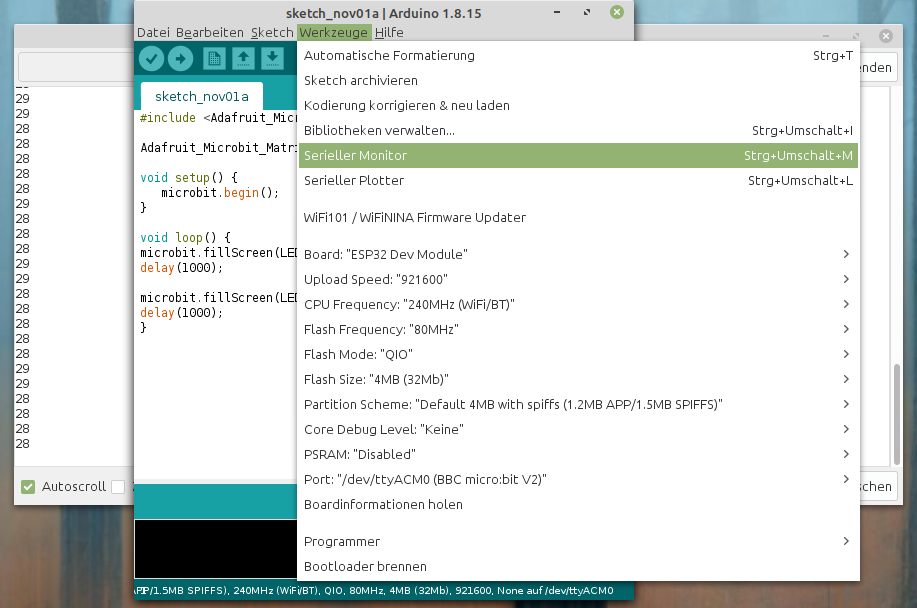

Mit dem seriellen Monitor der Arduino IDE. Wie man sieht muss der Board-Typ nicht korrekt sein, jedoch der USB-Port.

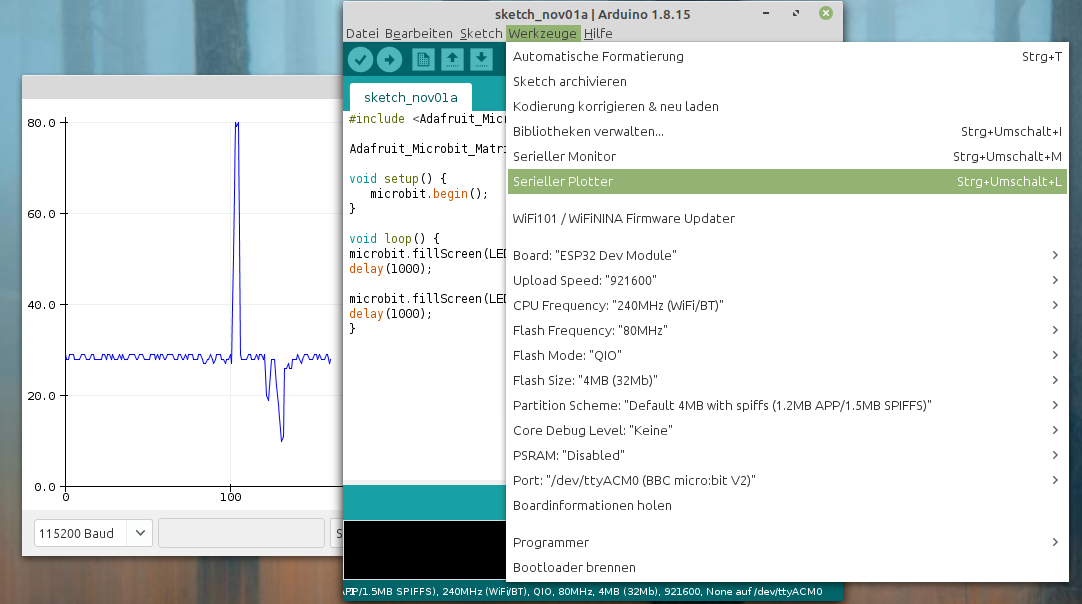

Neben dem Monitor kann auch der Plotter verwendet werden.
Neben dem Monitor kann auch der Plotter verwendet werden.
serieller Monitor
serieller Plotter
Daten-Export
Leider können beide seriellen Anzeigesysteme die Daten nicht exportieren.
3. Daten-Export mit CoolTerm
CoolTerm liegt für alle Systeme vor.
3

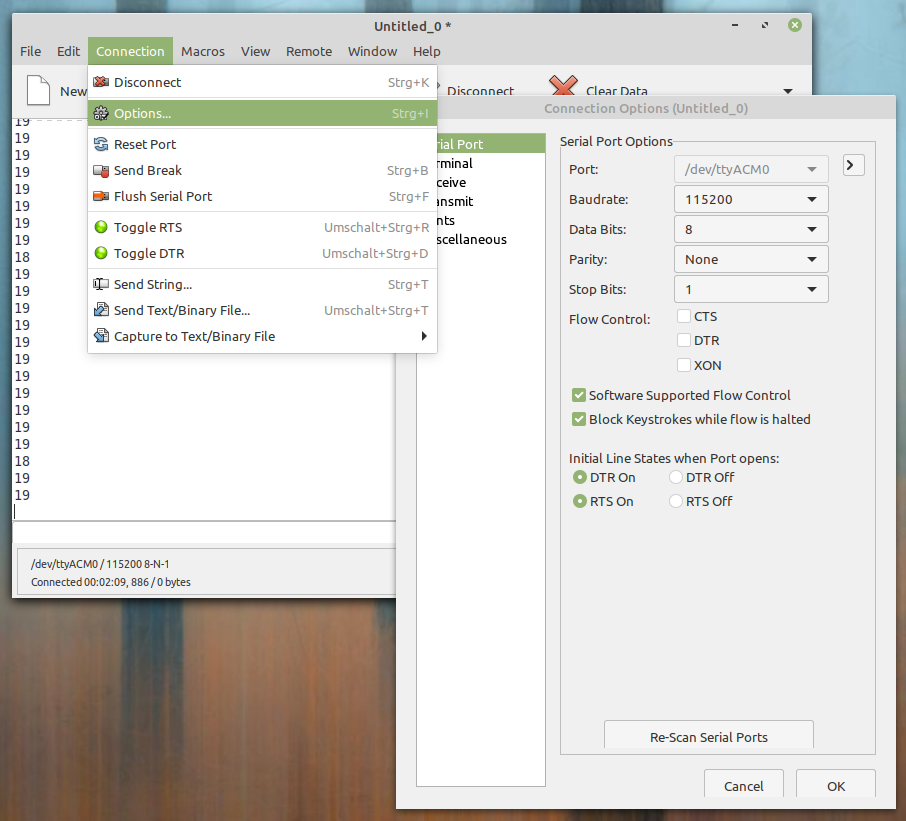

Auch hier müssen Port und Baud-Rate stimmen, dann werden die Daten in einem eigenen Monitor sichtbar.

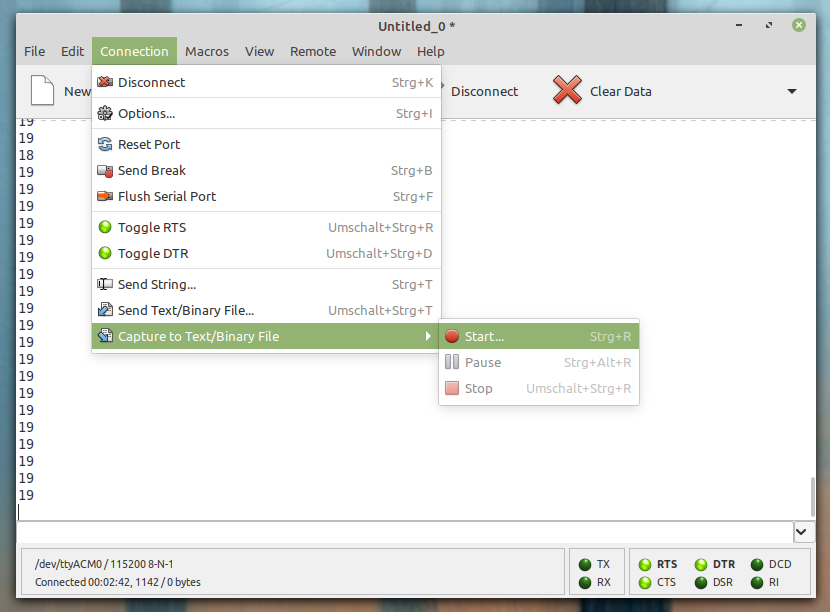

Die Daten können dann in Echt-Zeit in eine Datei geschrieben werden.

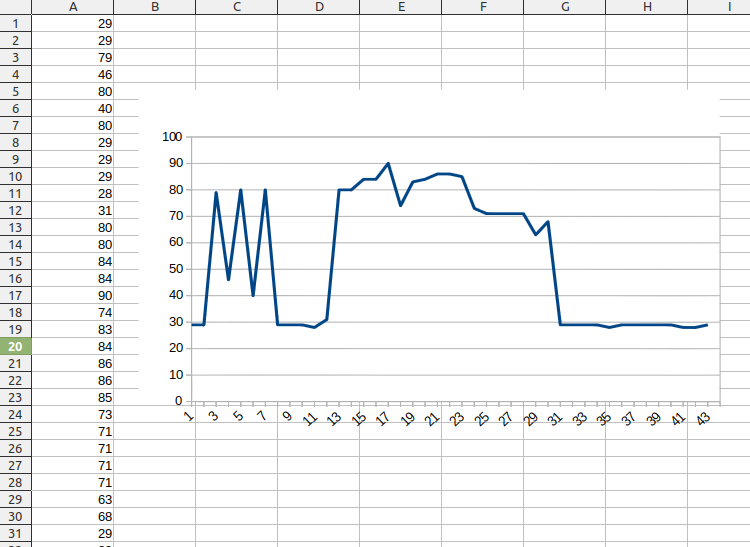

Auswertung der Daten in einer Tabellenkalkulation
4. Serielle Ausgabe in Micropython
Damit die notwendigen Bibliotheken vorhanden und importierbar sind, macht es Sinn auf ein vorhandenes Ökosystem zu setzen:
Python
from calliope_mini import *while True: bx = magnetometer.get_x() by = magnetometer.get_y() bz = magnetometer.get_z() print(bx, by, bz) sleep(2000)Magnetsensor Ausgabe über seriellen Monitor
Der Befehl
print()
gibt prinzipiell auf den seriellen Monitor aus.
