Ohm­sches Ge­setz
79 ✕ 65mm

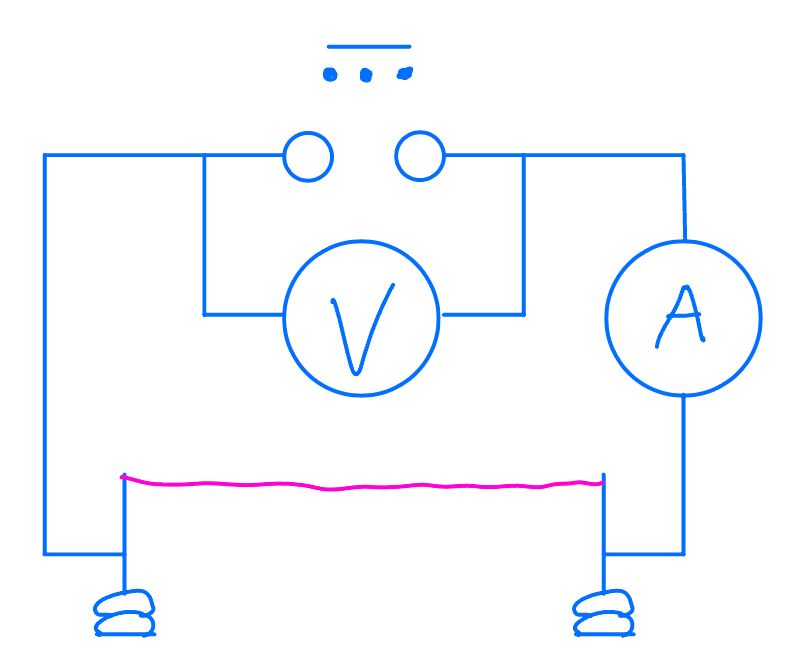

Schalt­plan

Zu­sam­men­hang zwi­schen Span­nung und Strom­stär­ke

Si­cher­heits­hin­wei­se:

  • Vor­sicht hei­ßer Draht!

  • Haare zu­rück­bin­den

  • Lose Klei­dung wie Schals ent­fer­nen

  • Bei an­ge­leg­ter Span­nung nicht in den Strom­kreis fas­sen

Ma­te­ri­al:

2 Mul­ti­me­ter, Kon­stan­tan­draht, Ei­sen­draht, 2 Iso­la­to­ren, 2 Ton­nen­fü­ße

1
V1 Ver­suchs­durch­füh­rung
  • Un­ter­su­che den Kon­stan­tan­draht sys­te­ma­tisch.
    Baue hier­zu den Ver­such wie im Schalt­plan auf
  • Er­hö­he hier­zu Schritt­wei­se die Span­nung und lies die Strom­stär­ke ab
  • Ori­en­tie­re dich dazu an der Ta­bel­le
2
Be­ob­ach­tung:

Span­nung U in V

0

1

2

3

4

5

Strom­stär­ke I in A

Be­rech­ne U / I

Mess­wer­te
3
Zei­chen ein Schau­bild. X - Achse Volt Y- Achse Am­pere,
Physik
Seite 1/2
