1
Wenn man einen Kunststoffstab an einem Wolltuch reibt, werden beide Stoffe elektrisch geladen. Einer der Stoffe ist dann negativ, der andere positiv geladen.
3 / 3
- Erkläre diesen Vorgang. Gehe dabei auch darauf ein, warum ein Stoff positiv und der andere negativ geladen ist.
- Wodurch könnte man nachweisen, dass die beiden Stoffe elektrisch geladen sind? Nenne zwei Hilfsmittel.
2
Zeichne das Modell eines Atoms und beschrifte es mit den folgenden
Begriffen: Atomhülle, Atomkern, Protonen, Elektronen, Neutronen.
Begriffen: Atomhülle, Atomkern, Protonen, Elektronen, Neutronen.
2½ / 2½
Name:
Name: Name Klasse: Klasse Datum: Datum
3
Vervollständige den nachfolgenden Lückentext.
4 / 4
Die elektrische Stromstärke gibt an, wie viele Elektronen pro Sekunde an einem Messpunkt vorbeifließen. Das Formelzeichen lautet I. Die Einheit lautet Ampere und wird mit A abgekürzt.
Die elektrische Spannung gibt an, wie stark die Elektronen im Stromkreis angetrieben werden. Das Formelzeichen lautet U. Die Einheit lautet Volt und wird mit V abgekürzt.
4
Was geben die drei Buchstaben der folgenden Formel an?
2½ / 2½
Buchstabe | Bedeutung |
|---|---|
I | |
Q | |
t |
5
Bei der Verwendung eines Schweißgerätes wurden an einer Messstelle innerhalb von 20 Sekunden 10 000 vorbeifließende Elektronen gemessen. Berechne die Stromstärke. Liste vorher auf, welche Werte gegeben sind und welcher gesucht wird.
3½ / 3½
gegeben:
gesucht:
Name:
Name: Name Klasse: Klasse Datum: Datum
6

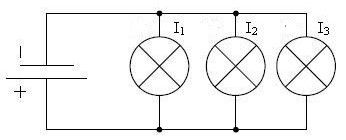

Schaue dir den folgenden Schaltplan an.
3½ / 3½
- Um welche Art der Schaltung handelt es sich?
- Berechne mithilfe der gegebenen Teilstromstärken die Gesamtstromstärke des Stromkreises. Liste vorher auf, welche Werte gegeben sind und welcher gesucht wird.
gegeben:
gesucht:
Name:
Name: Name Klasse: Klasse Datum: Datum
7
In einem Einfamilienhauses soll eine Klingel installiert werden, die durch eine Batterie betrieben wird. Um die Klingel zu betätigen, soll draußen ein Knopf gedrückt werden. Die Klingel soll dann aber nur genau so lange klingeln, wie der Knopf gedrückt wird. Sobald er losgelassen wird, soll die Klingel wieder verstummen.
3 / 3
- Zeichne einen Schaltplan zu den oben genannten Anforderungen.
- Zeichne mithilfe von Pfeilen die Fließrichtung der Elektronen im Schaltplan von Aufgabe a) ein.
/ 22
