Praktische Aufgabe Holzübungswerkstück und elektrotechnisches Werkstück zum Erfassen von Kompetenzen
25.09.2023

Or­ga­ni­sa­to­ri­sches

  • Für die Werk­stü­cke habt ihr je­weils 15-20 Mi­nu­ten Zeit, da­nach wird das Werk­stück wie es ist, ab­ge­ge­ben.

  • Ma­xi­mal 8 SuS fan­gen mit Werk­stück 1 an, die an­de­ren 8 mit Werk­stück 2. Nach 15 -20 Mi­nu­ten wer­den die Plät­ze ge­tauscht.

Werk­stück 1 - Holz

1
Fer­ti­ge das Werk­stück, wie es unten ab­ge­bil­det ist. Du kannst die zwei Holz­tei­le ent­we­der ....
.... mit zwei Dü­beln ver­bin­den.
.... mit zwei Schrau­ben ver­bin­den.
  • Falls du die Teile ver­schrau­ben willst, bohre die Lö­cher in der un­te­ren Plat­te vor und Senke diese an, so­dass die Schrau­ben im Holz ver­senkt sind.
  • Wenn du die Teile mit Dü­beln ver­bin­dest, sieht es ele­gan­ter aus, wenn die Ver­bin­dung ver­steckt ist, man die Dübel also nicht sieht.
  • Achte auf die Maße! Die Plat­ten sind 21 mm dick.
  • Die Run­dung sowie die bei­den Pha­sen soll­test du von Hand schlei­fen\ras­peln\fei­len.
  • Die an­de­re Ecke wird im 45 Grad Win­kel ab­ge­sägt.
  • Wenn die Bohr­ma­schi­nen ge­ra­de be­legt sind, ein­fach mit einem an­de­ren Aspekt des Werk­stü­ckes wei­ter­ma­chen, z.B. mit dem Sägen oder Schlei­fen.

Werk­stück 2 - Elek­tro­nik

2

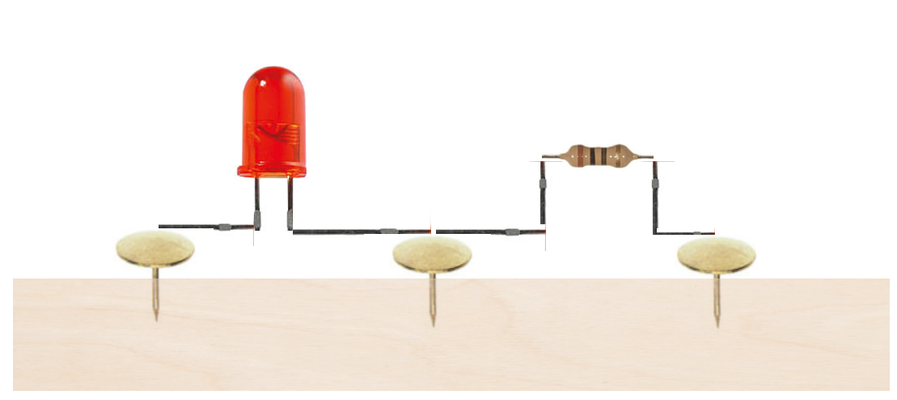

Wie unten ab­ge­bil­det lötet ihr eine LED und einen (Vor)wi­der­stand mit­hil­fe von Nä­geln auf einer Sperr­holz­plat­te zu­sam­men.
Ach­tet dar­auf ...
  • ... , dass die ge­lö­te­ten Teile auf der Plat­te sym­me­trisch an­ge­ord­net sind.
  • ... , dass LED und Wi­der­stand auf un­ge­fähr der­sel­ben Höhe sind.
  • ... , dass eure Löt­stel­len sau­ber aus­se­hen. (Glän­zend, nicht zu viel Lot be­nut­zen)
