Ver­suchs­be­schrei­bung

Im Laufe eines Jah­res steht die Sonne an einem Ort un­ter­schied­lich hoch über dem Ho­ri­zont. In wie­fern spielt der Win­kel des ein­fal­len­den Lich­tes, im Bezug auf die Leis­tung der So­lar­zel­le, eine Rolle?

Die­ser Ver­such ver­an­schau­licht die Zu­sam­men­hän­ge an­hand der the­o­re­ti­schen Leis­tung (Pth.= UL x Ik). Diese Leis­tung wird in der Re­a­li­tät nie er­reicht. Trotz­dem sind die Ver­suchs­er­geb­nis­se auf das Ver­hal­ten von So­lar­zel­len im Re­al­be­trieb über­trag­bar.

Ver­suchs­auf­bau

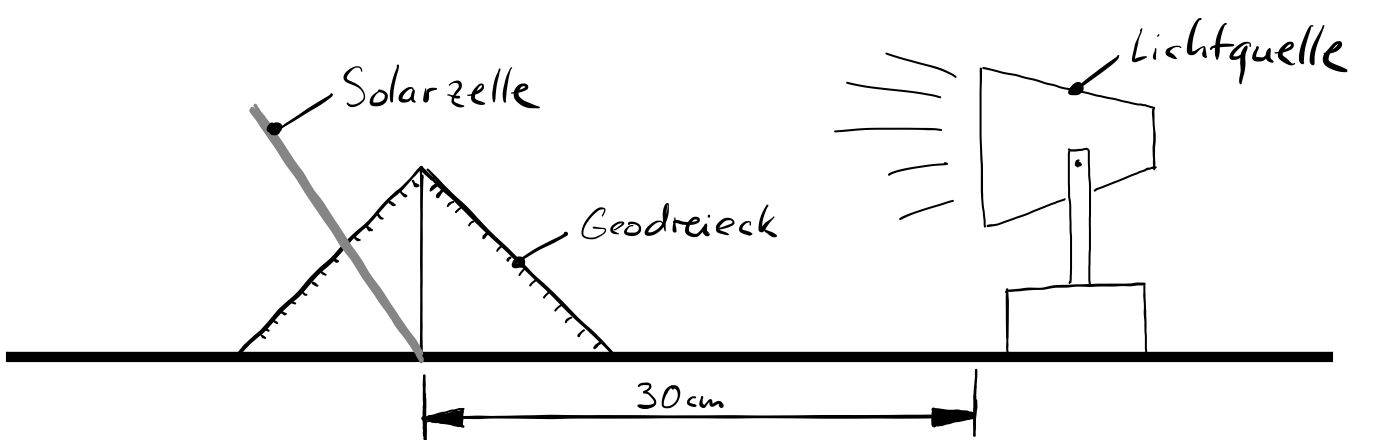

Die So­lar­zel­le wird in einem fes­ten Ab­stand zur Licht­quel­le po­si­ti­o­niert. Mit­tels eines Win­kel­mes­sers (z.B. Geo­drei­eck) wird der ge­wünsch­te Win­kel zur Licht­quel­le ein­ge­stellt. Der Win­kel darf ho­ri­zon­tal oder ver­ti­kal va­ri­ie­ren.

Der Ver­such be­steht aus zwei Mess­rei­hen. In der ers­ten Mess­rei­he wird die Leer­lauf­span­nung UL und in der zwei­ten Mess­rei­he der Kurz­schluss­strom IK im Ver­hält­nis zum Ein­strah­lungs­win­kel ge­mes­sen. Die the­o­re­ti­sche Leis­tung Pth. wird im An­schluss be­rech­net.

Be­ach­te! Messe nie­mals Span­nung und Strom gleich­zei­tig!

Ver­suchs­pro­to­koll

Win­kel

10°

20°

30°

40°

50°

60°

70°

80°

90°

UL

IK

Pth.

Ver­suchs­aus­wer­tung

1
Dia­gram­me zeich­nen
  • Stel­le den Kurz­schlus­s­trom IK in Ab­hän­gig­keit zum Ein­falls­win­kel sowie die theo­re­ti­sche Leis­tung Pth. in Ab­hän­gig­keit zum Ein­falls­win­kel als Li­ni­en­dia­gram­me dar.

2
Aus­wer­tung
  • Be­schrei­be die Ab­hän­gig­keit der Strom­stär­ke, bzw. der the­o­re­ti­schen Leis­tung von dem Ein­falls­win­kel.
