  • Säge

    Handbügelsäge - Günter Helbok - CC-BY-SA 4.0
    Handbügelsäge - Günter Helbok - CC-BY-SA 4.0

    Handbügelsäge:

    Scanne den QR-Code ein und richte die Kamera deines Smartphones anschließend über den Areeka-Trigger, den du erhalten hast.

    Schau dir das 3D-Modell der Säge an!

    Hast du das gewusst?

    In der griechischen Mythologie gilt Perdix, der Neffe des Daidalos, als Erfinder der Säge. Er soll das Werkzeug nach dem Vorbild einer Fischgräte geformt haben.

    Die Säge aus Metall entstand in Ägypten.

    Maschinensägen:


    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \blacktriangleright Maschinenbügelsäge
    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \blacktriangleright Metallbandsäge
    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \blacktriangleright Metallkreissägen

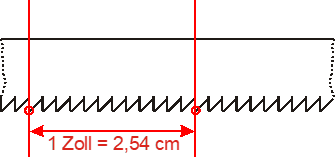

  • Zahnteilung:

    Die Zahnteilung gibt die Anzahl der Zähne pro Zoll an.
    Die Anzahl der Zahnspitzen minus 1 ergibt die Zähnezahl.

    Für die Auswahl der Sägeblätter gilt:

    Zahnteilung

    Anwendung

    grob

    8 - 18

    Baustahl, Kupfer, Aluminium, Kunststoffe, Rund- und Vierkantstäbe aus Baustahl über 40 mm Dicke.

    mittel

    18 - 22

    Stahl mit hoher Festigkeit, Gusseisen, Rund- und Vierkantstäbe aus Baustahl unter 40 mm Dicke, Messing.

    fein

    22 - 2

    Dünnwandige Rohre und Profilstäbe, Hartguss, Bleche.

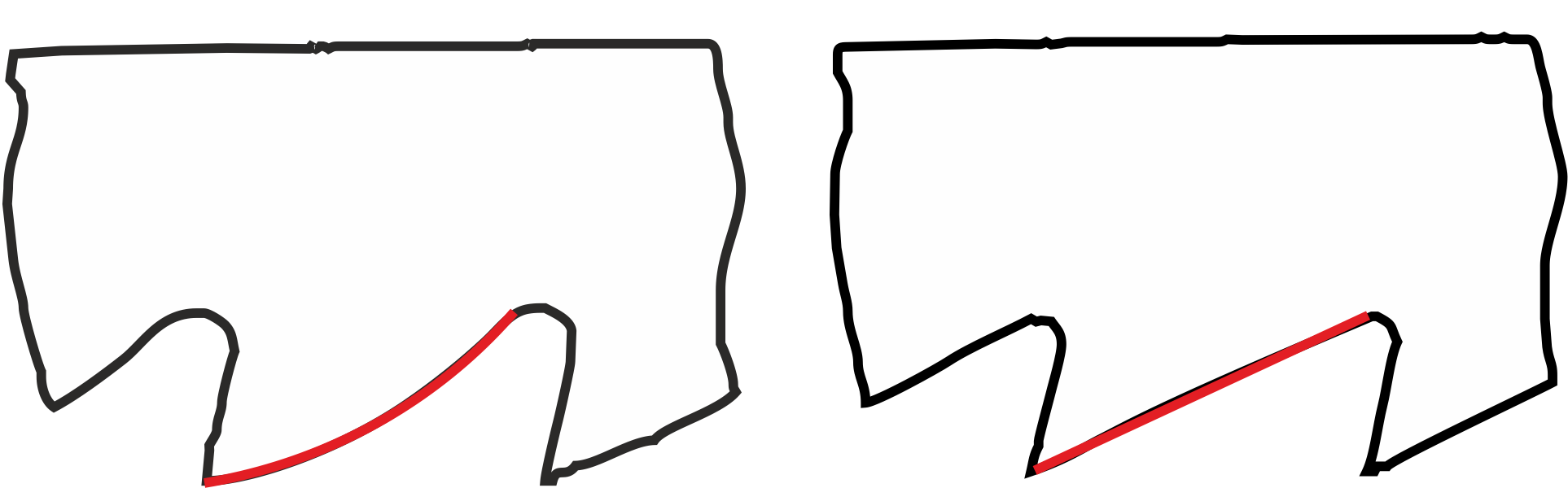

    Sägezähne:

    Maschinensägeblätter haben \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \uparrow meist Bogenzähne.

    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \uparrow Handsägeblätter haben in der Regel Winkelzähne.

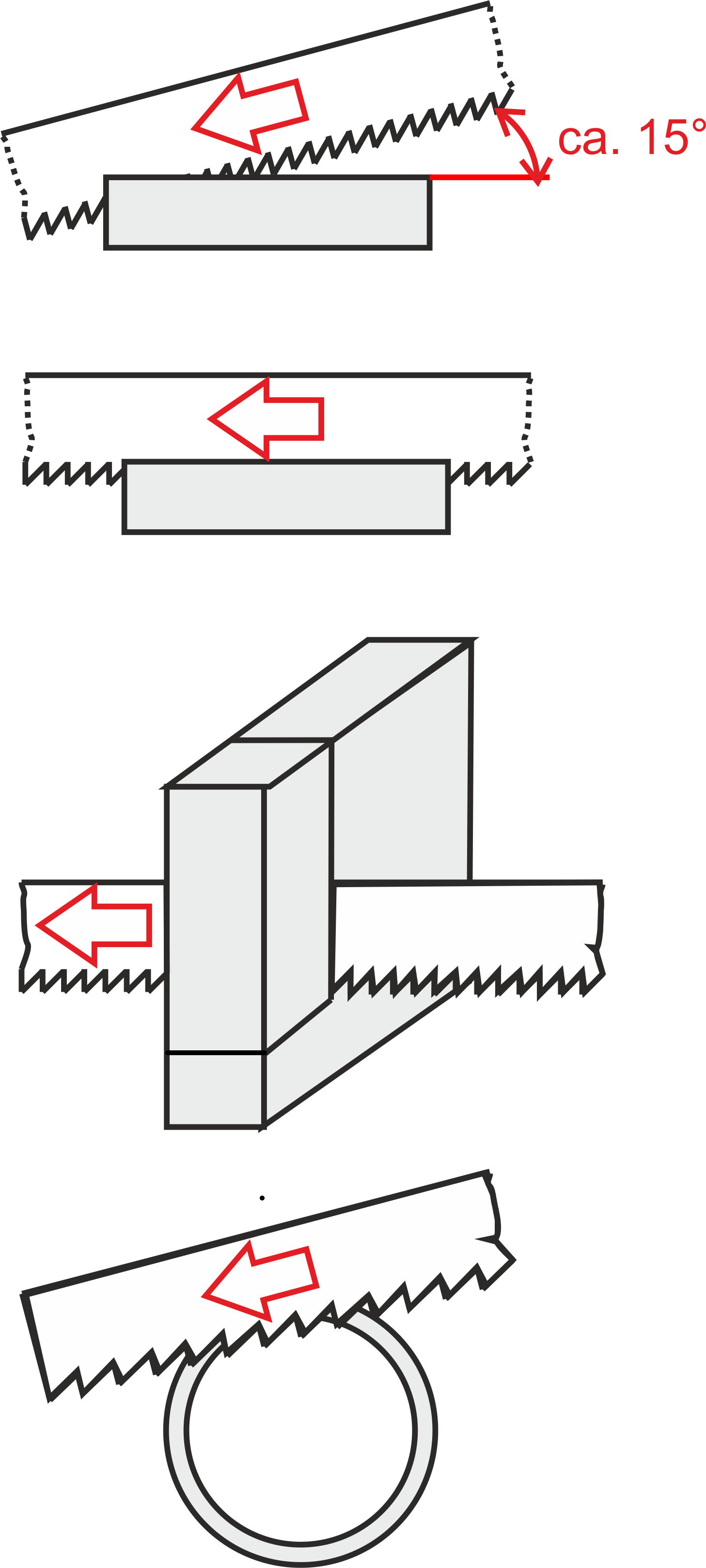

  • Sägen:

    Die Sägezähne sind so geformt, dass sie nur in eine Richtung schneiden. Die Handbügelsäge schneidet in Stoßrichtung.

    Zum sicheren Ansägen kann die Sägestelle mit einer Dreikantfeile angefeilt werden.

    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \longleftarrow Beim Ansetzen der Säge verwende einen möglichst kleinen Ansetzwinkel, damit die Zähne nicht ausbrechen. Säge mit leichtem Druck.

    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \longleftarrow Beim Trennen flacher Werkstücke wird die Säge auf der breiten Werkstückfläche angesetzt.

    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \longleftarrow Beim Ein- und Ausschneiden sägt man die schmale Seite, der Druck soll dann aber sehr gering sein.

    \gdef\cloze#1{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}} \longleftarrow Rohre werden beim Trennen stückweise weitergedreht, damit die Zähne nicht ausbrechen.

    Merke:

    Griff und Sägeblatt müssen fest sitzen!
    Die letzten Sägestöße dürfen nur mit vermindertem Druck erfolgen, damit die Säge nicht nach unten stößt!

  • Vokabeln:

    Säge

    saw

    Sägeblatt

    saw blade

    Bandsäge

    band saw

    Kreissäge

    circular saw

    Zahnteilung

    number of teeth

    sägen

    to saw

    Platz für eigene Notizen:
  • Und jetzt du:

    1
    Was versteht man unter Zahnteilung?
    2
    Wie ermittelt man am einfachsten die Anzahl der Zähne?
    3
    Vervollständige die Merksätze!

    Handsägen haben meistens , Maschinensägen in der Regel .

    Für Stahl mit hoher Festigkeit, Rund- und Vierkantstäbe aus Baustahl unter mm Dicke verwende Sägen mit einer Zahnteilung von bis Zähnen.

    4
    Kreuze alle Maschinensägen an!
    • Maschinenbügelsäge
    • Handbügelsäge
    • Metallbandsäge
    • Metallkreissäge
    5
    Ordne die englischen Begriffe den passenden deutschen Übersetzungen zu!
    • saw blade
      1
    • band saw
      2
    • circular saw
      3
    • to saw
      4
    • number of teeth
      5
    • saw
      6
    • Bandsäge
    • sägen
    • Säge
    • Sägeblatt
    • Zahnteilung
    • Kreissäge
