Name:
Schaltplan erstellen / Schaltsymbole
06.11.2020
1
Zeichne zu den folgenden Objekten das Schalzeichen auf die rechte Seite
  • Leitung / Kabel


  • Leuchtdiode (LED)


  • elektrische Quelle (+/-)


  • Schalter


  • Verzweigung


  • elektrische Quelle
    Polung nicht bekannt bzw.
    Wechselstrom

  • Elektromotor


  • Taster

  • Glühlampe

2
Zeichne einen Stromkreis, der zwei Glühlampen enthält und einen Schalter, mit dem sich beide Glühlampen gleichzeitig schalten lassen.
  • jedes Elektron soll durch beide Lampen fließen
  • jedes Elektron darf nur durch eine der beiden Lampen fließen
Physik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/schaltplan-erstellen-schaltsymbole
Name:
Schaltplan erstellen / Schaltsymbole
06.11.2020

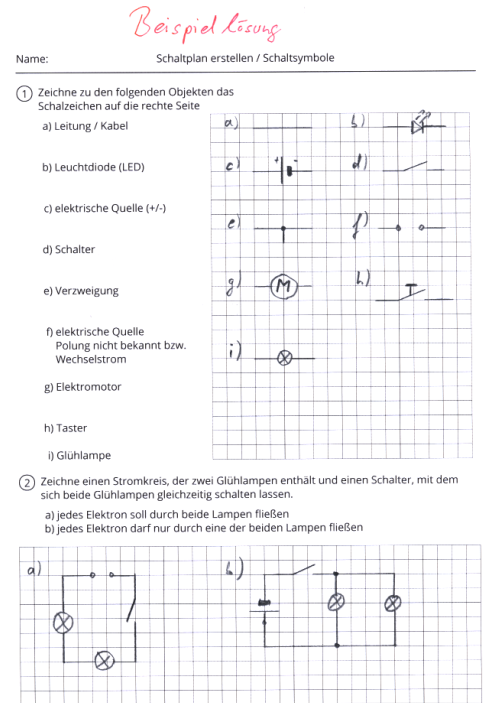

Beispiellösung

Physik
