• Schaltplan erstellen / Schaltsymbole
  • Peter Scholl für Albert-Einstein-Gymnasium Sankt Augustin
  • 10.11.2020
  • Physik
  • 5, 6, 7, 8
Um die Lizenzinformationen zu sehen, klicken Sie bitte den gewünschten Inhalt an.
1

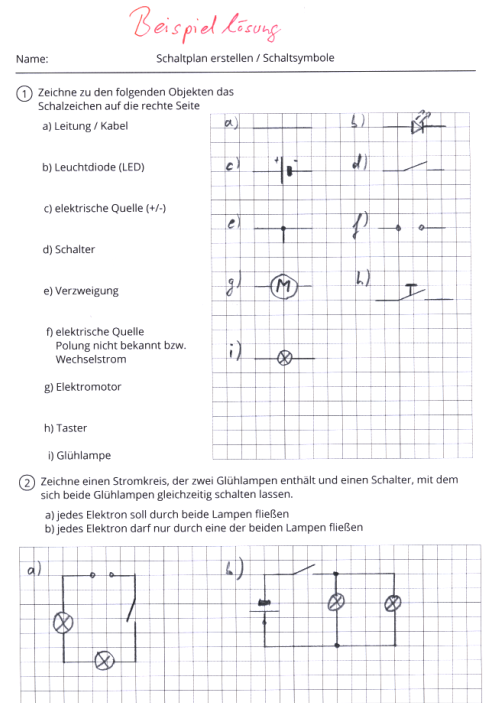

Zeichne zu den folgenden Objekten das Schalzeichen auf die rechte Seite
  • Leitung / Kabel


  • Leuchtdiode (LED)


  • elektrische Quelle (+/-)


  • Schalter


  • Verzweigung


  • elektrische Quelle
    Polung nicht bekannt bzw.
    Wechselstrom

  • Elektromotor


  • Taster

  • Glühlampe

2
Zeichne einen Stromkreis, der zwei Glühlampen enthält und einen Schalter, mit dem sich beide Glühlampen gleichzeitig schalten lassen.
  • jedes Elektron soll durch beide Lampen fließen
  • jedes Elektron darf nur durch eine der beiden Lampen fließen
