Schalt­zei­chen

Es gibt für fast alles, wann in einem elek­tri­schen Schalt­kreis an­ge­schlos­sen wer­den kann, ein  Schalt­zei­chen, dass in einem Schalt­plan an­ge­ge­ben wird.

In der Liste unten seht ihr die wich­tigs­ten Schalt­zei­chen. Wenn euch eines nicht klar ist, fin­det her­aus, was es be­deu­tet.

Spannungsquelle
Batterie
Leuchtmittel
Motor
LED
einfacher Schalter
Wechselschalter

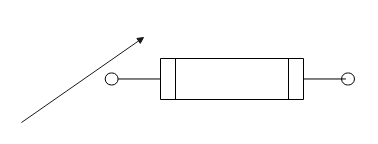

Einstellbarer Widerstand
Widerstand
Leitung
Sicherung
