EXPERIMENT: DER ELEKTRISCHE WIDERSTAND
Kennlinien von Bauteilen
In der Elektrotechnik werden elektrische Bauteile hinsichtlich charakteristischer Eigenschaften untersucht. Dazu werden sowohl die elektrische Spannung als auch die elektrische Stromstärke gemessen und in einem gemeinsamen U-I-Diagramm gezeichnet. An der y-Achse kann die gemessene Stromstärke I in Abhängigkeit von der angelegten Spannung U (x-Achse) abgelesen werden.
SCHALTPLAN
SCHALTPLAN

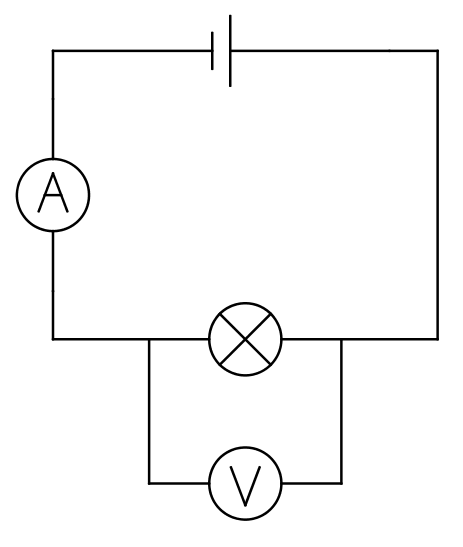

mit Glühlampe

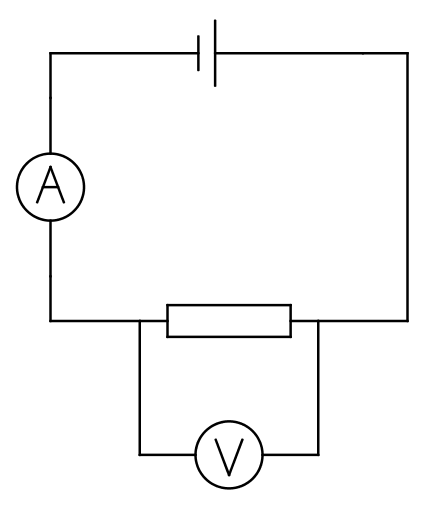

mit Widerstand
1
Durchführung
- Baue die Schaltung nach dem Schaltplan mit Glühlampe auf. Du hast ein Amperemeter (Stromstärkemessgerät) und ein Voltmeter (Spannungsmessgerät) zur Verfügung. Die Spannungsquelle wird auf I = 2 A und U = 6V gestellt, bleibt aber zunächst ausgeschaltet!
- Lass die Schaltung von der Lehrkraft abnehmen. Wenn die Schaltung korrekt aufgebaut wurde, kannst du mit dem Experiment beginnen. Schalte nun die Spannungsquelle an.
- Schalte die beiden SMARTsense-Sensoren durch längeres Drücken der Einschalttaste ein und stelle sicher, dass sich das iPad mit Bluetooth Geräten verbinden kann.
Öffne die PHYWE measure App und wähle den SensorCurrent
mit der richtigen Modellbezeichnung aus. Die Modellbezeichnung, z.B. D6D6 findest du auf dem Sensor.
- Nimm mindestens fünf verschiedene Messwertepaare (Ux ,Ix) für die Glühlampe auf, in dem du verschiedene Spannungen U einstellst. Trage die Messwerte in die Messwertetabelle ein (nächste Seite).
- Schalte die Spannungsquelle aus. Tausche die Glühlampe gegen einen ohmschen Widerstand aus. Schalte die Spannungsquelle ein und nimm erneut verschiedene Messwertepaare auf. Wiederhole die Messung für verschiedene ohmsche Widerstände.
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/se-elektrischer-widerstand-1
https://www.tutory.de/entdecken/dokument/se-elektrischer-widerstand-1
Name:
SE: Elektrischer-Widerstand
19.01.2020
MESSWERTE
Messwerte→ Bauteil↓ | Paar 1 U1,I1 | Paar 2 U2,I2 | Paar 3 U3,I3 | Paar 4 U4,I4 | Paar 5 U5,I5 |
|---|---|---|---|---|---|
Glühlampe | |||||
Widerstand R1 | |||||
Widerstand R2 | |||||
Widerstand R3 |
AUSWERTUNG
2
Zeichne ein Koordinatensystem mit der x-Achse U und der y-Achse I. Trage die Messwerte aus der Tabelle in das Koordinatensystem ein, verwende dafür unterschiedliche Farben oder Symbole für die unterschiedlichen Bauteile (Glühlampe, Widerstand 1, Widerstand 2 und Widerstand 3).
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/se-elektrischer-widerstand-1
https://www.tutory.de/entdecken/dokument/se-elektrischer-widerstand-1
Name:
SE: Elektrischer-Widerstand
19.01.2020
3
Berechne für jedes Bauteil und jedes(!) Messwertepaar sowohl die Summe/Differenz/ Produkt und Quotient. Kannst du eine Gesetzmäßigkeit erkennen? Notiere sie unten auf dieser Seite.
Glühlampe
Widerstand R1
x | U+I | U−I | U∗I | U/I |
|---|---|---|---|---|
Paar 1 | ||||
Paar 2 | ||||
Paar 3 | ||||
Paar 4 | ||||
Paar 5 |
x | U+I | U−I | U∗I | U/I |
|---|---|---|---|---|
Paar 1 | ||||
Paar 2 | ||||
Paar 3 | ||||
Paar 4 | ||||
Paar 5 |
Widerstand R2
Widerstand R3
x | U+I | U−I | U∗I | U/I |
|---|---|---|---|---|
Paar 1 | ||||
Paar 2 | ||||
Paar 3 | ||||
Paar 4 | ||||
Paar 5 |
x | U+I | U−I | U∗I | U/I |
|---|---|---|---|---|
Paar 1 | ||||
Paar 2 | ||||
Paar 3 | ||||
Paar 4 | ||||
Paar 5 |
