Name:
Stromkreise Rechnen
17.03.2024

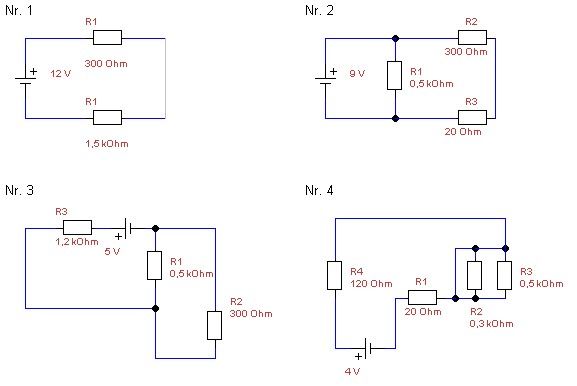

Be­rech­ne zu jedem Bau­teil in den Schal­tun­gen unten Span­nung, Strom­stär­ke und Wi­der­stand, wie auch die je­wei­li­gen Ge­samt­wer­te.
  • Man­che der Strom­krei­se sind schlecht ge­zeich­net. Zeich­ne sie neu falls sie dich durch­ein­an­der brin­gen.
  • No­tie­re die Werte sau­ber und über­sicht­lich, du kannst z.B. eine Ta­bel­le, wie unten dar­ge­stellt nut­zen.

Ge­samt

1

2

1&2

...

R

U

I

Für die Schnel­len:
  • Er­stel­le einen guten, über­sicht­li­chen Schalt­plan für Nr. 3
  • Baue diese Schal­tung auf, kom­bi­nie­re Wi­der­stän­de falls der ex­ak­te Wi­der­stand nicht vor­han­den ist.
  • Über­prü­fe deine be­rech­ne­ten Werte mit­hil­fe eines Mul­ti­me­ters
