Test: Koordinatensystem, Winkel und Lagebeziehungen
1
Zeichne ein Koordinatensystem und trage folgende Punkte ein:
7 / 7
  • A(2|1)
  • B(3,5|4)
  • C(5|4)
  • D(5|5)
  • E(3,5|5)
  • F(0|1)
2
Verbinde die Punkte aus der Zeichnung alphabetisch mit geraden Linien. Überprüfe die Lagebeziehungen der Strecken:
3 / 3
  • Diese Strecken sind parallel zueinander:
  • Diese Strecken stehen senkrecht aufeinander:
\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}}
3

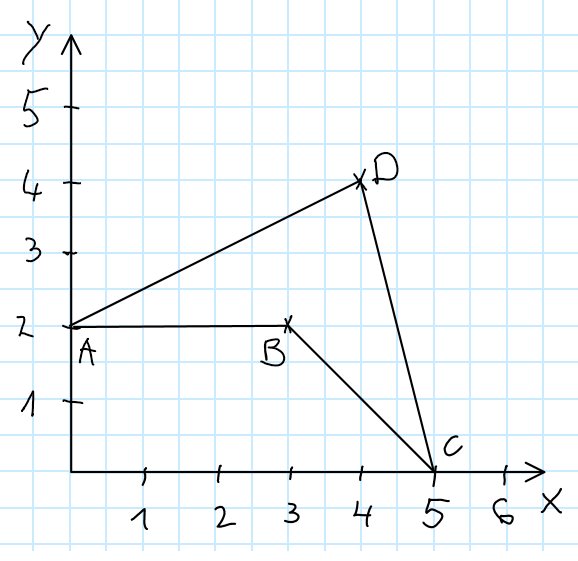

Lies die Koordinaten
der vier Punkte aus dem Koordinatensystem rechts aus:
4 / 4

4
Trage die folgenden Winkel in die Zeichnung oben ein:
4 / 4
  • α=BAD\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \alpha=\measuredangle BAD
  • β=ABC\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \beta=\measuredangle ABC
  • γ=BCD\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \gamma=\measuredangle BCD
  • δ=ADC\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \delta=\measuredangle ADC
5
Miss die vier Winkel aus Aufgabe 3 und gib jeweils die Winkelart an:
7 / 7
  • α=\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \alpha= (spitzer Winkel)
  • β=\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \beta= ( )
  • γ=\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \gamma= ( )
  • δ=\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \delta= ( )
Tipp

Nutze Hilfslinien.

Du brauchst sie

nicht wegradieren.

Tipp

Markiere Linien oder Winkel farbig, wenn du dadurch mehr Übersicht gewinnst.

Du kannst auch zusätzliche Winkel als Hilfe eintragen.

6

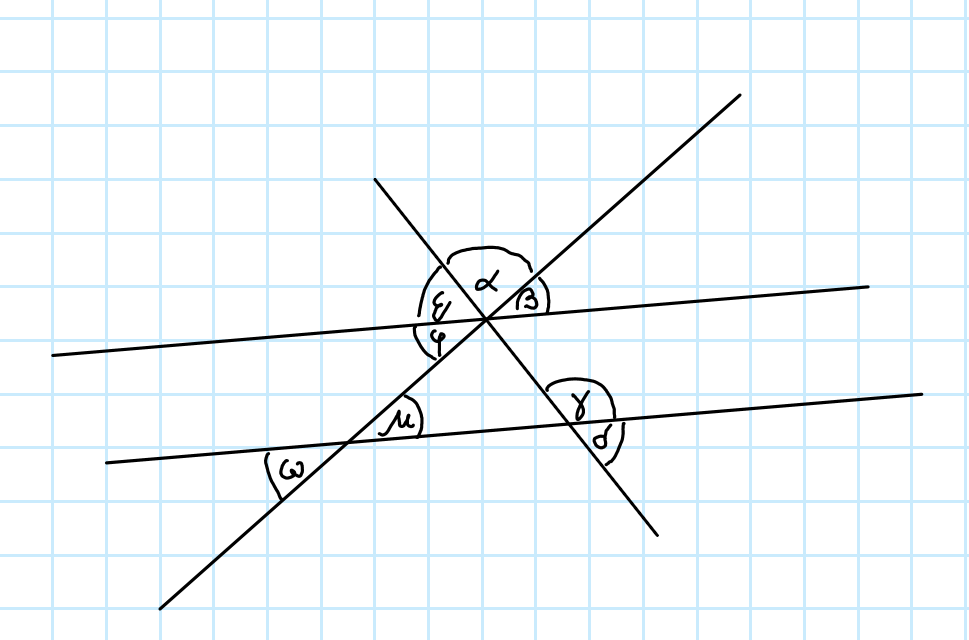

Die Skizze oben zeigt zwei Parallelen, die von zwei Geraden geschnitten werden. Folgende Winkelgrößen sind bereits bekannt: α\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \alpha = 84° und γ\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \gamma = 110°.
9 / 9
  • Gib alle Scheitelwinkelpaare an, die bereits eingezeichnet sind:
  • Gib jeweils ein Paar von Nebenwinkeln (NW), Stufenwinkeln (StuW) und Wechsel-winkeln (WW) an. Gib die Art des Winkelpaars jeweils in Klammern dahinter an:
  • Es gilt: γ=α+β\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \gamma = \alpha+\beta
    Begründe, warum:
  • Ermittle folgende Winkelgrößen:
    δ\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \delta=
    ϵ\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \epsilon =
    ω\gdef\cloze#1{{\raisebox{-.05em}{\colorbox{none}{\color{transparent}{\large{$\displaystyle #1$}}}}}} \omega=
neue griech. Buchstaben

Φ ... Phi

μ ... My ("Mü")

ω ... Omega

Zusatz: Ist die folgende Aussage wahr? Begründe mithilfe einer Skizze! (2 Bonuspunkte)



Wenn sich zwei Geraden schneiden, findet man immer genau 6 Nebenwinkelpaare.

/ 34
Note
Unterschrift
x
