Nenne die drei Größen im Stromkreis und gib jeweils Formelzeichen und Einheit an.
Erläutere, welche Funktion sie im Stromkreis jeweils haben.
Erläutere, welche Funktion sie im Stromkreis jeweils haben.
1
2

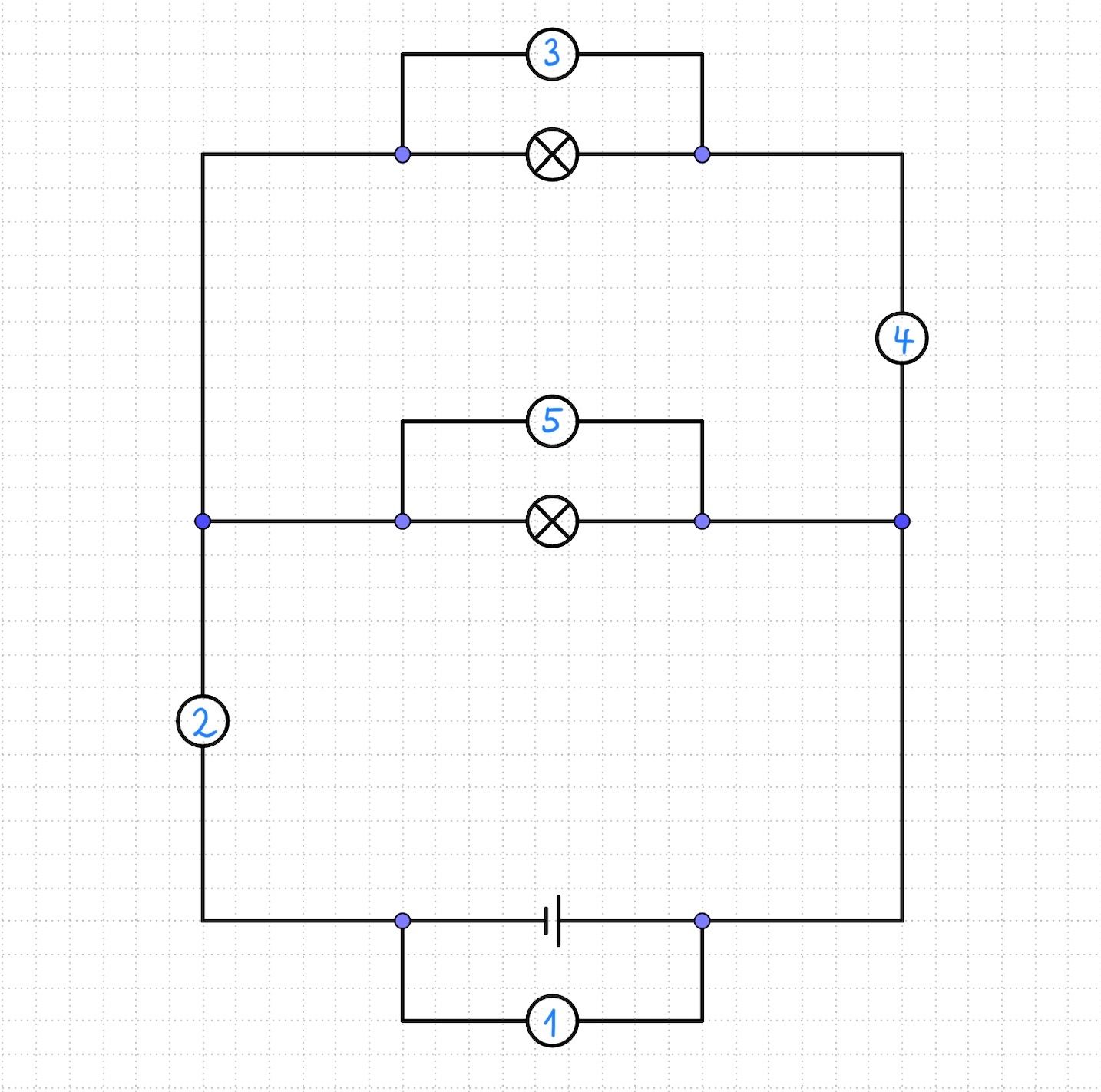

In diesem Stromkreis sind an den Stellen, die mit einer Zahl markiert sind, jeweils Messgeräte eingebaut.
- Gib an, welche Größen gemessen werden.
- Notiere weitere Informationen, die du dem Plan entnehmen kannst. Wir nehmen an, dass die Lampen baugleich sind.
3

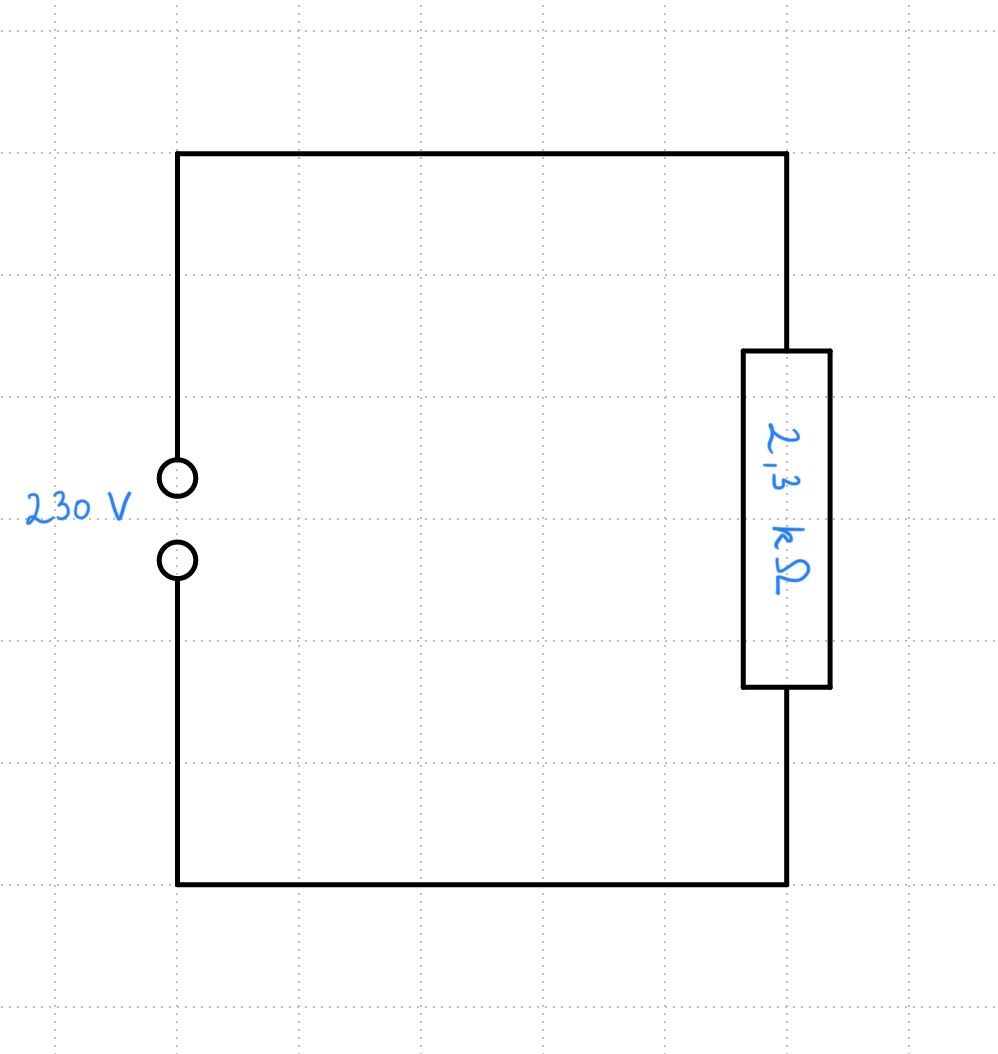

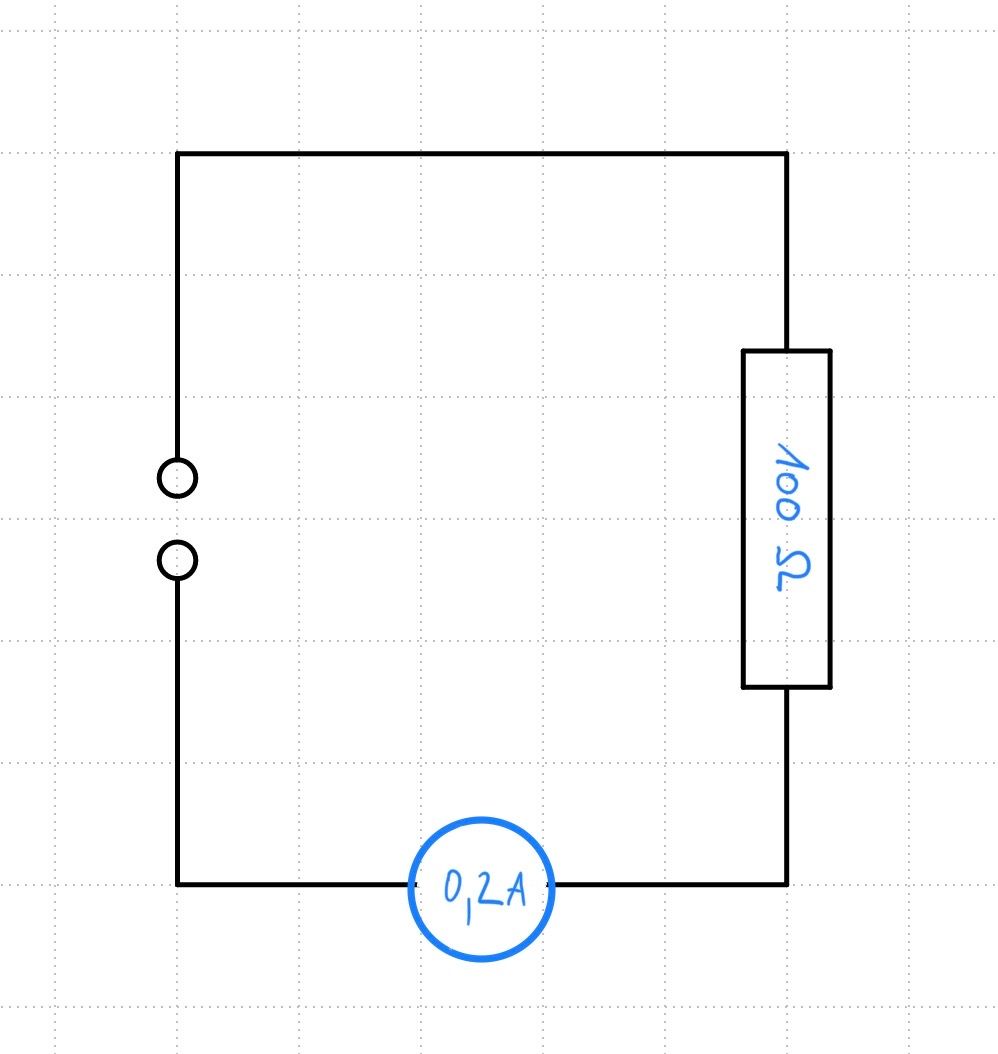

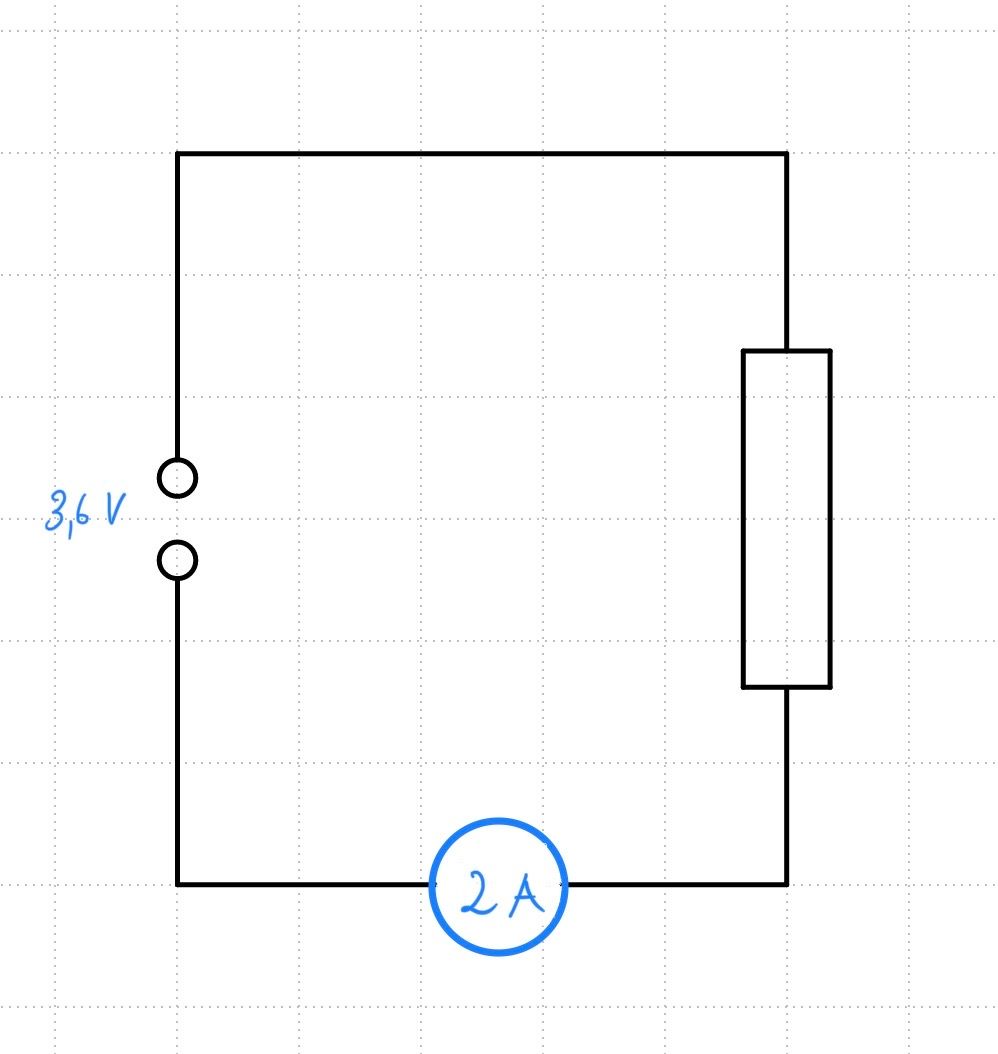

Berechne die jeweils fehlende Größe in den folgenden Stromkreisen.
Notiere die Rechnung neben dem Stromkreis.
Notiere die Rechnung neben dem Stromkreis.
Test zu Größen des Stromkreises
