Ein Instruction Board
zu verwenden in Verbindung mit einem Projektunterricht oder einem projektorientierten Unterricht bei der es Lehrpersonen nicht möglich ist eine Instruktionsphase durchzuführen.
Zubehör:
micro:bit und calliope mini
Die Touch-Pins können bei Berührungen mit der Hand oder auch bei anderen Kontakten, wie ein Kontakt mit einem Draht, verwendet werden.
Intern liegen die Pins über einen Widerstand an der Betriebsspannung an, so dass sie im Leerlauf +3,3 Volt haben. Bei einer Verbindung zur Masse/GND/Minus-Pol liegt dann 0 Volt an, welches der Microkontroller registriert.
Bei Berührung müssen die Hände bzw. Finger ganz fest die Kontakte drücken.
micro:bit
Touch-Pins: 0, 1 und 2
Bei Kontakt mit GND hat ein Pin den Wert TRUE, sonst FALSE.
calliope mini
Touch-Pins 0, 1, 2 und 3
Bei Kontakt mit dem Minus-Pol hat ein Pin den Wert 1 sonst 0.
Arduino
Der Arduino besitzt keine Touch-Pins. Es muss mit Hilfe eines Widerstandes ein Pin mit der Betriebsspannung verbunden werden. (Pull-Up Widerstand)
Anschließend funktioniert ein Pin wie ein Touch-Pin des Micro:bits und des Calliopes.
Andreas Kiener, Private Pädagogische Hochschule der Diözese Linz
Die Touch-Pins können direkt, ohne eine Konfiguration durchzuführen, verwendet werden.

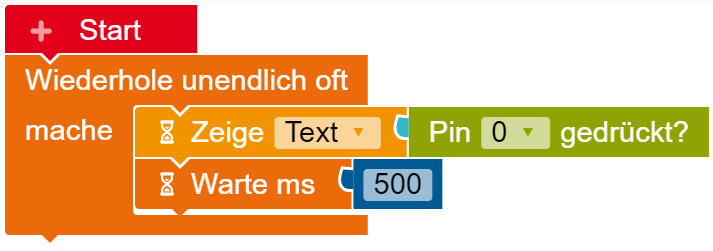

Bei den Sensoren ist Pin 1 gedrückt auszuwählen und die Pin-Nummer entsprechend anzupassen.
Am Calliope mini ist der ausgewählte Pin mit dem Minus-Pol zu verbinden.
Unberührt: Wert 0
Bei einem Kontakt mit der Masse bzw. Minus: Wert 1
Am micro:bit ist der ausgewählte Pin mit GND zu verbinden,
Unberührt: Wert FALSE
Verbunden mit GND Wert: TRUE

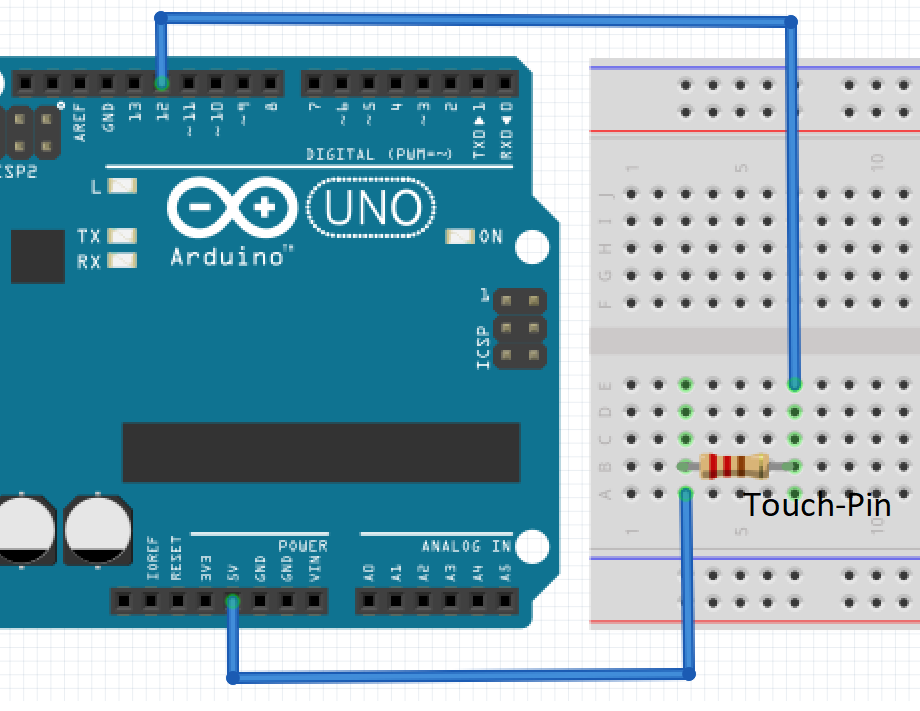

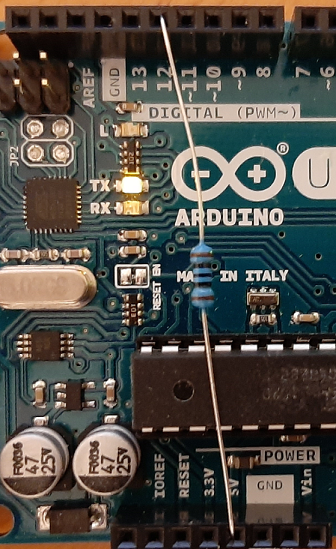

Da der Arduino keine Touch-Pins besitzt muss ein Pin mit einem 220 oder 100 Ohm Widerstand, einem sogenannten Pullup-Widerstand, an die Betriebsspannung von 5 Volt gelegt werden.

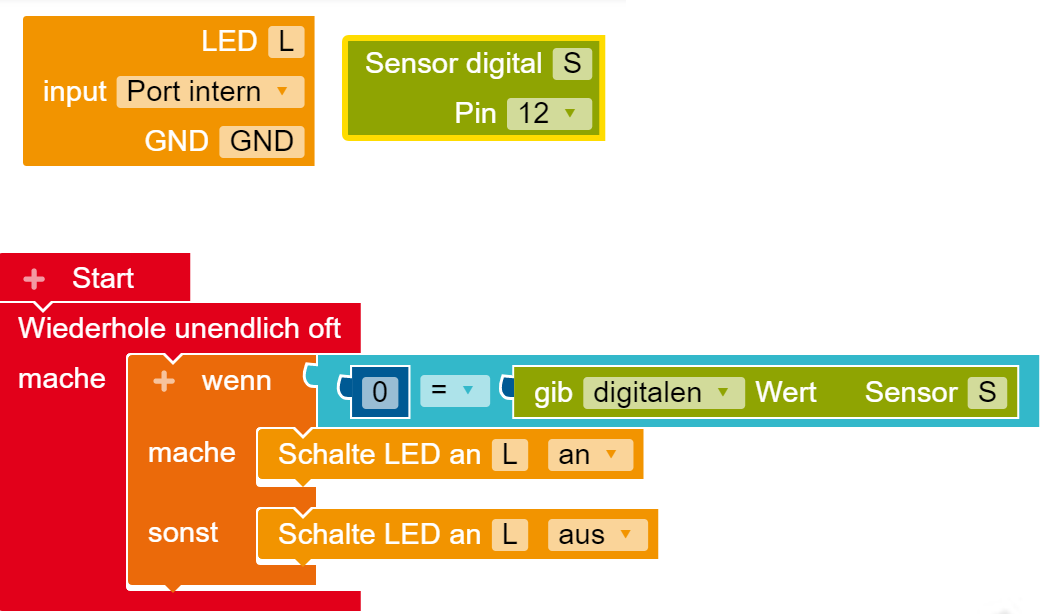

In dem unten gezeigten Beispiel ist Pin 12 ein Touch-Pin geworden, welcher im unberührten Zustand das Signal HIGH bzw. 5 V misst.
Wird der Pin mit der Masse (GND) verbunden geht der Zustand des Pins auf LOW bzw. 0 V.
