Wärmebehandlungsverfahren

Name:
Wärmebehandlungsverfahren
11.05.2021

Wär­me­be­hand­lungs­ver­fah­ren

Glü­hen:

Durch die Glüh­be­hand­lung kön­nen in­ne­re Span­nun­gen, die durch

Wal­zen und Schmie­den ent­stan­den sind, be­sei­tigt wer­den.



Wär­me­be­hand­lung beim Glü­hen:

Lang­sa­mes Er­wär­men, Hal­ten auf Glüh­tem­pe­ra­tur, lang­sa­mes Ab­küh­len.

Här­ten und An­las­sen:

Dient dazu, Stahl­werk­stü­cke hart und ver­schleiß­fest zu ma­chen.

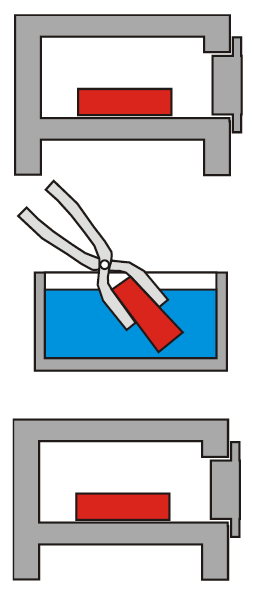

Wär­me­be­hand­lung beim Här­ten und An­las­sen:

Er­wär­men, Hal­ten auf Här­te­tem­pe­ra­tur, Ab­schre­cken und An­las­sen.

1. Er­wär­men auf Här­te­tem­pe­ra­tur

2. Hal­ten auf Här­te­tem­pe­ra­tur

3. Ab­schre­cken

4. An­las­sen: Er­wär­men auf An­lass­tem­pe­ra­tur

Metalltechnik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/warmebehandlungsverfahren
Name:
Wärmebehandlungsverfahren
11.05.2021

Vergüten:

Kombination aus Härten und Anlassen.

Das Material erhält hohe Festigkeit bei gleichzeitig hohen Zähigkeits-eigenschaften.

Verwendung:

Wellen, Zahnräder und Schrauben.

Randschichthärten:

Werkstück rasch Erwärmen und sofort Abschrecken. Tiefer liegende

Werkstückbereiche bleiben ungehärtet.

Verwendung:

Wellen und Bolzen.

Einsatzhärten:

Kohlenstoffarmer Stahl wird an der Randschicht mit Kohlenstoff (C) angereichert,

und ergibt einen zähen Kern und eine gehärtete Randschicht.

Verwendung:

Wellen, Zahnräder, Bolzen, Zapfen.

Nitrieren:

Anreicherung mit Stickstoff (N) zur Härtesteigerung und Erhöhung der

Verschleißfestigkeit.

Verwendung:

Wellen, Zahnräder, Bolzen, Zapfen.

Wei­te­re Ver­fah­ren zur Wär­me­be­hand­lung:

Vo­ka­beln:

Wärmebehandlung

heat treatment

Glühtemperatur

annealing temperature

Metalltechnik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/warmebehandlungsverfahren
Name:
Wärmebehandlungsverfahren
11.05.2021

Glüh- und An­lass­far­ben:

An­lass­far­ben - Rai­nerB - CC-​BY-SA 3.0
Metalltechnik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/warmebehandlungsverfahren
Name:
Wärmebehandlungsverfahren
11.05.2021

Und jetzt du:

1
Wie lautet die richtige Reihenfolge beim Härten und Anlassen?
(1-4)
  • 3
    Abschrecken
  • 1
    Erwärmen auf Härtetemperatur
  • 2
    Halten auf Härtetemperatur
  • 4
    Erwärmen auf Anlasstemperatur
2
Wel­che wei­te­ren Ver­fah­ren zur Wär­me­be­hand­lung hast du ken­nen­ge­lernt?

Glühen, Vergüten, Randschichthärten, Einsatzhärten, Nitrieren

3
Bei wel­chem Ver­fah­ren wird der Stahl mit Koh­len­stoff an­ge­rei­chert?

Einsatzhärten

4
Bei wel­chem Ver­fah­ren wird der Stahl mit Stick­stoff an­ge­rei­chert?

Nitrieren

5
Er­in­nerst du dich noch, wel­che Werk­zeu­ge, die wir in Fach­kun­de Me­tall ken­nen­ge­lernt haben, ge­här­tet sind?

Reißnadel, Spitzzirkel, Federspitzzirkel, Höhenreißer, Körner, Schlosserhammer

6
Er­gän­ze die Lü­cken im Merk­satz!

Beim Randschichthärten wird das Werk­stück rasch er­wärmt und so­fort wie­der ab­ge­schreckt. Tie­fer lie­gen­de Werk­stück­be­rei­che blei­ben ungehärtet.
