Winkel
01.05.2021

Win­kel

An­schlag­win­kel - Gün­ter Hel­bok - CC-​BY-​SA 4.0

Der An­schlag­win­kel dient zur Über­prü­fung rech­ter Win­kel und der Kon­trol­le ebe­ner Flä­chen.



Er ist auch ein wich­ti­ges Hilfs­mit­tel beim Hö­hen­rei­ßen.

https://www.psbregenz.at/wp-admin/admin-ajax.php?action=h5p_embed&id=67

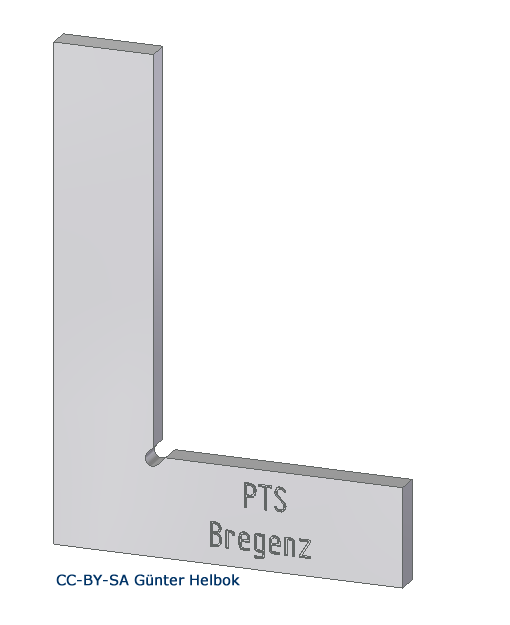

Flach­win­kel - Gün­ter Hel­bok - CC-​BY-​SA 4.0

Der Flach­win­kel dient der

Über­prü­fung der Recht­wink­lig­keit.

Er kann flach auf das Werk­stück

ge­legt wer­den.

https://www.psbregenz.at/wp-admin/admin-ajax.php?action=h5p_embed&id=68

Scan­ne den QR-​Code ein und schau dir das 3D-​Modell des je­wei­li­gen Win­kels an! Zum Be­we­gen des Mo­dells ver­wen­de auf dei­nem Smart­phone ein­fach deine Fin­ger.

Metalltechnik
Seite 1/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/winkel
Name:
Winkel
01.05.2021

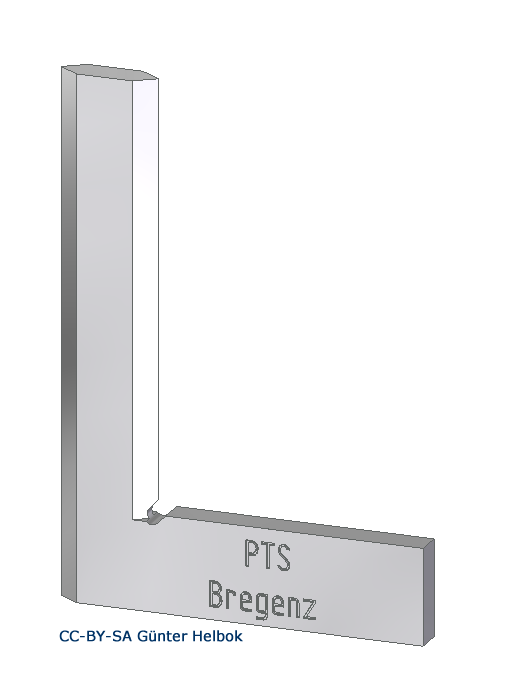

Haar­win­kel - Gün­ter Hel­bok - CC-​BY-​SA 4.0

Für sehr ge­naue Win­kel­prü­fun­gen ver­wen­det man einen Haar­win­kel.

https://www.psbregenz.at/wp-admin/admin-ajax.php?action=h5p_embed&id=69

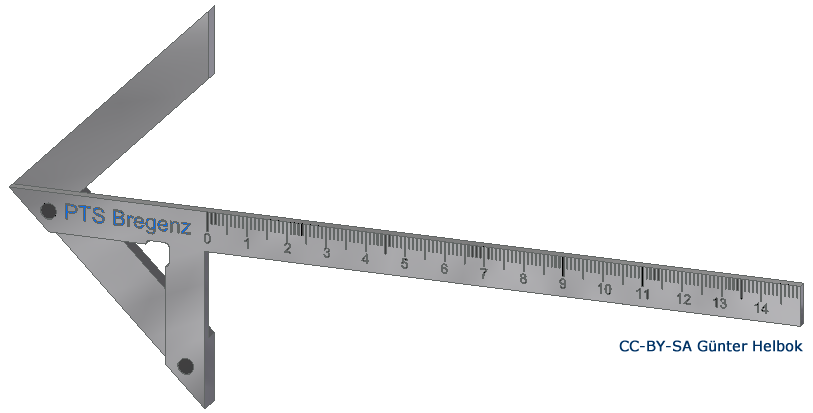

Zen­trier­win­kel - Gün­ter Hel­bok - CC-​BY-​SA 4.0

Der Zen­trier­win­kel dient der Er­mitt­lung des Mit­tel­punk­tes einer kreis­för­mi­gen Flä­che.

https://www.psbregenz.at/wp-admin/admin-ajax.php?action=h5p_embed&id=70

Scan­ne den QR-​Code ein und schau dir das 3D-​Modell des je­wei­li­gen Win­kels an! Zum Be­we­gen des Mo­dells ver­wen­de auf dei­nem Smart­phone ein­fach deine Fin­ger.

Metalltechnik
Seite 2/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/winkel
Name:
Winkel
01.05.2021

Vo­ka­beln:

Winkel

angle

Anschlagwinkel

engineer’s square, try square

Flachwinkel

square

Haarwinkel

knife edged square

Zentrierwinkel

centre square

Platz für ei­ge­ne No­ti­zen:
Metalltechnik
Seite 3/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/winkel
Name:
Winkel
01.05.2021

Und jetzt du:

1
Welcher der genannten Winkel dient zur Ermittlung von Bohrlochmittelpunkten?
2
Für sehr genaue Winkelprüfungen verwendest du am besten den...
3
Welcher Winkel ist ein wichtiges Hilfsmittel beim Höhenreißen?
4
Welchen Winkel verwendest du zum Überprüfen ebener Flächen?
5
Hast du dir die Vokabeln gut gemerkt? Ordne die englischen Begriffe den deutschen Übersetzungen zu!
  • engineer's square
  • knife edged square
  • square
  • centre square
  • angle
  • Haarwinkel
  • Flachwinkel
  • Zentrierwinkel
  • Anschlagwinkel
  • Winkel
Metalltechnik
Seite 4/4
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/winkel
