Name:
1
Eine Last mit der Gewichtskraft von 1000 N wird von einer entsprechenden Kraft im Gleichgewicht gehalten. Welche Kraft wirkt auf den Deckenhaken, wenn die Rolle selbst eine Gewichtskraft von 100 N ausübt?
1 / 1
2
An einer losen Rolle hängt eine Last mit der Gewichtskraft von 200 N (Abbildung). Die Rolle selbst übt eine Gewichtskraft von 10 N aus. Was zeigt jeder einzelne Kraftmesser an?
1 / 1
3
Das Seil eines Flaschenzuges mit sechs Rollen ist 30 m lang. Auf welche grösste Länge lässt sich der Flaschenzug demnach ausziehen?
1 / 1
4

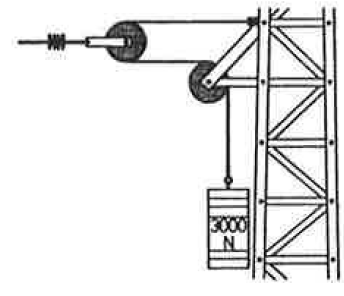

Mit Hilfe des abgebildeten Seilspanners wird die Oberleitung einer elektrischen Bahn gespannt. Wie gross ist die auf den Leitungsdraht wirkende Spannkraft, wenn das Gegengewicht die Kraft von 3000 N ausübt?
1 / 1
5

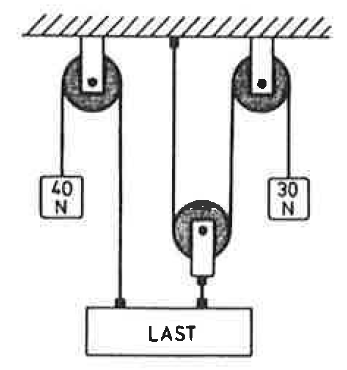

An der abgebildeten Kombination von Rollen herrscht Gleichgewicht. Wie gross ist die Gewichtskraft der Last?
1 / 1
Name:
9
Suche nach einem zweiseitigen Hebel im Alltag:
2 / 2
- Bezeichnung des Gegenstandes:
- Fertige rechts eine Skizze dieses Gegenstandes an.
- Beschrifte folgende Teile und markiere mit Farben:
Drehptnkt: DP
Hebelarm 1 : l1 und Hebelarm 2 : l2
Kraft 1: F1 und Kraft 2: F2
10
Wie gross muss die auf der rechten Seite der abgebildeten Waage (Abbildung) im Abstand 5 angreifende Kraft sein, damit an der Waage Gleichgewicht herrscht?
1 / 1
11
Wie gross muss die auf der rechten Seite der abgebildeten Waage (Abbildung) im Abstand 5 angreifende Kraft sein, damit an der Waage Gleichgewicht herrscht?
1 / 1
12

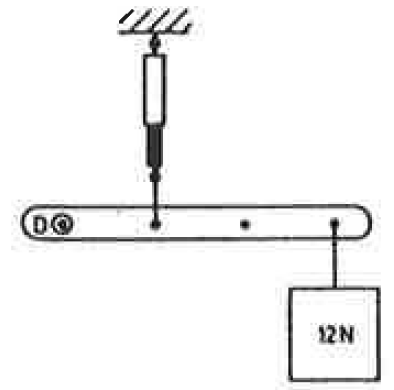

Welche Kraft zeigt der Kraftmesser im abgebildeten Versuch an? (D: Drehpunkt)
1 / 1
13

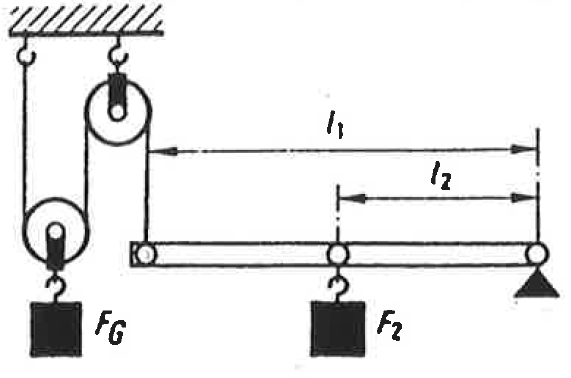

Wie gross muss F2 sein, um die Kombination von Rollen und Hebeln im Gleichgewicht zu halten?
FG = 2 N, l2= 15cm und l1 = 30cm
FG = 2 N, l2= 15cm und l1 = 30cm
2 / 2
Name:
14

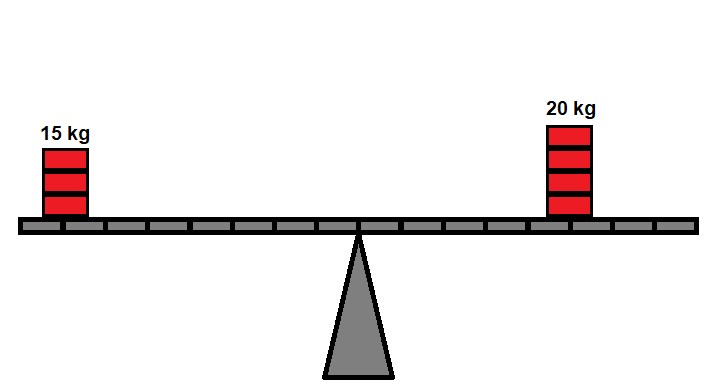

Wie wird sich der Balken verhalten?
1 / 1
15

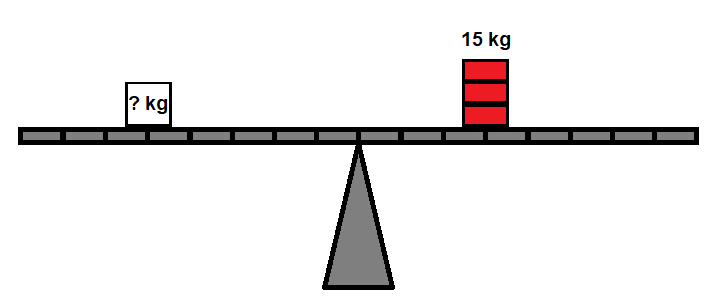

Welches Gewicht muss links auf den Balken gelegt werden, damit er sich im Gleichgewicht befindet?
1 / 1
16
In einer Schubkarre liegt eine Last von 125 kg 25 cm vom Drehpunkt des Rades entfernt. Der Bauarbeiter hebt die Schubkarre an den Griffen 90 cm hinter der Last an.
2 / 2
- Fertige eine Skizze dieser Situation an. Beschrifte in der Skizze die bekannten Grössen.
- Mit welcher Kraft muss ein Bauarbeiter 90 cm hinter der Last an den Griffen anheben, um die Schubkarre zu fahren?
17
Eine Kiste mit einem Gewicht von m = 1'000 kg soll durch einen Menschen mit einem Gewicht vom m = 60 kg mit Hilfe eines zweiseitigen Hebels gehoben werden. Die Kiste befindet sich dabei mit einem Lastarm von 1m Länge.
2 / 2
- Fertige eine Skizze dieser Situation an. Beschrifte in der Skizze die bekannten Grössen.
- Wie lang muss der Kraftarm sein, auf dem der Mensch steht?
/ 21
