Lern­ziel

Du ver­stehst, wie So­lar­zel­len am bes­ten po­si­ti­o­niert wer­den.



Ex­pe­ri­men­tier­an­lei­tung

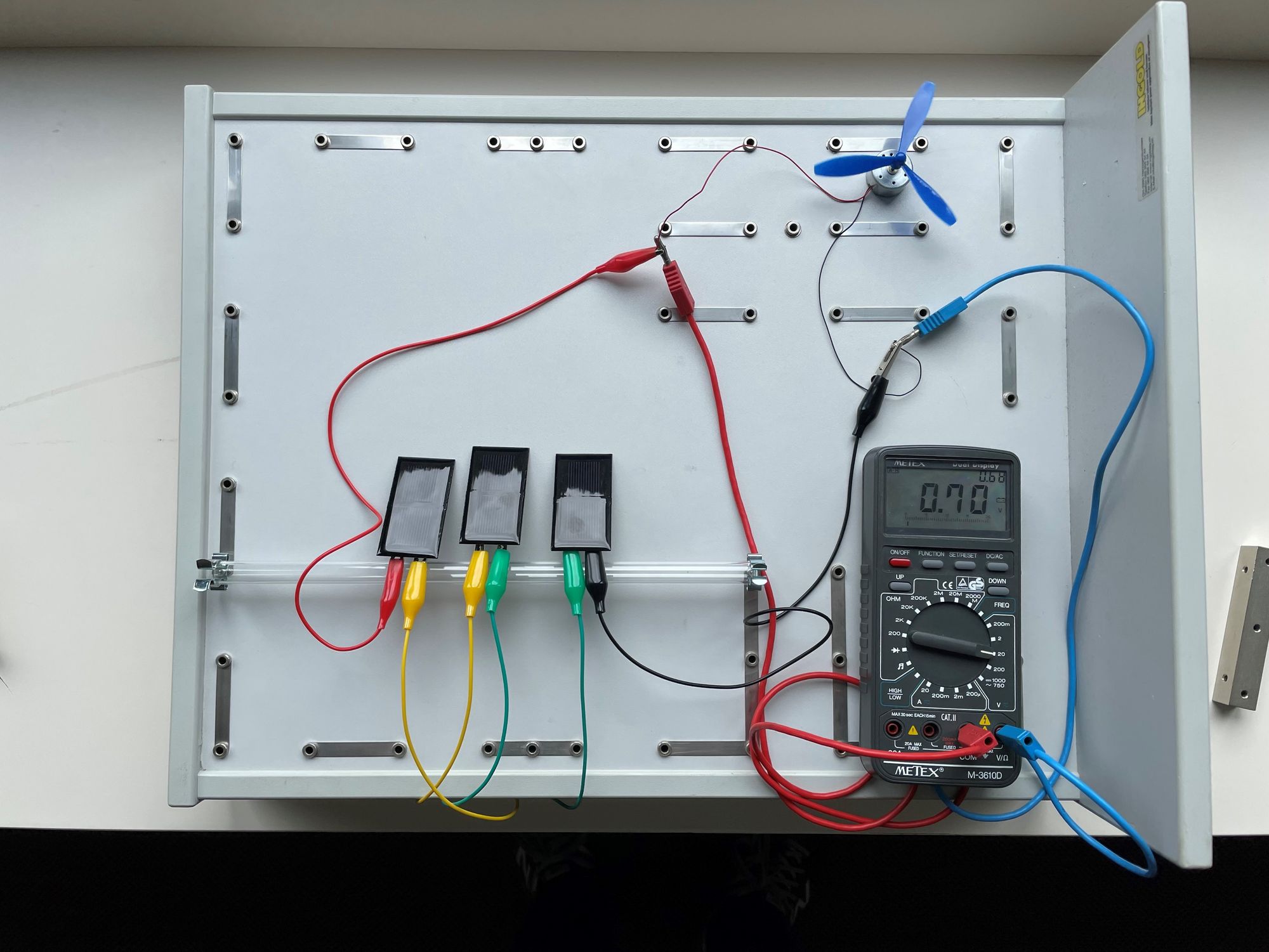

1. Be­fes­ti­ge das PVC-​Rohr mit den Klemm­ste­ckern wie in der Ab­bil­dung auf der Sta­tiv­loch­plat­te.

2. Lege die So­lar­zel­len­mo­du­le ca. in einem 45°-​Winkel zur Sta­tiv­loch­plat­te auf das PVC-​Rohr.

3. Ver­bin­de die 3 So­lar­zel­len­mo­du­le in Serie (Kro­ko­dil­klem­men).

4. Ver­bin­de die So­lar­zel­len­mo­du­le wie ab­ge­bil­det mit dem Elek­tro­mo­tor und dem Mul­ti­me­ter (Klem­me dazu das Kabel des Elek­tro­mo­tors zwi­schen Klem­me und Stift des Ka­bels).

5. Be­leuch­te deine So­lar­zel­len­mo­du­le mit der Ha­lo­gen­leuch­te (Min­dest­ab­stand 10-20 cm). Be­we­ge die Lampe mit kon­stan­tem Ab­stand um die So­lar­zel­len­mo­du­le.

Skiz­zie­re die Po­si­ti­on der Lampe, wenn der Elek­tro­mo­tor zu dre­hen an­fängt unten auf das Blatt. No­tie­re die dabei ge­mes­se­ne Span­nung (Mess­be­reich am Mess­in­stru­ment: 20 V Gleich­span­nung).

6. Skiz­zie­re die Po­si­ti­on der Lampe, wenn sich der Motor am schnells­ten dreht. No­tie­re wie­der die dabei ge­mes­se­ne Span­nung.

7. Mach das­sel­be mit 4 So­lar­zel­len­mo­du­len und no­tie­re deine Fest­stel­lung.
